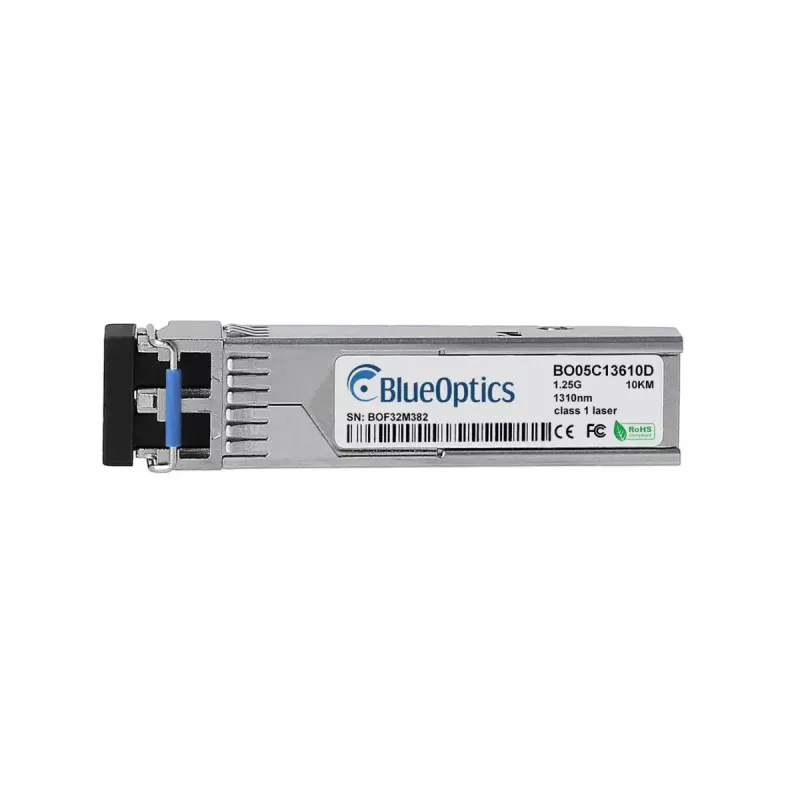

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-6H-BO 1250 Mbit/s 1310 nm

Moduł nadawczo-odbiorczy SFP BlueOptics SFP-6H-BO to jednomodowy światłowodowy moduł SFP przeznaczony do transmisji danych z prędkością 1,25 Gbit/s (1250 Mbit/s) przy długości fali 1310 nm. Umieszczony w metalowej obudowie i zasilany napięciem 3,3 V, kompaktowy moduł waży około 3 g i wykorzystuje złącze dupleksowe LC do połączeń optycznych. Implementuje funkcjonalność 1000BASE-LX odpowiednią do łączy dalekiego zasięgu i jest zgodny ze standardem MSA, co zapewnia kompatybilność z szeroką gamą sprzętu sieciowego.

Zalety

Moduł oferuje stabilną transmisję z dużą prędkością do 1250 Mbit/s przez światłowód jednomodowy z dupleksowym złączem LC, a metalowa obudowa zapewnia niezawodne parametry termiczne i ochronę mechaniczną. Kompatybilność ze standardowymi gniazdami SFP i portami zgodnymi z MSA umożliwia łatwą integrację z przełącznikami, routerami i innymi urządzeniami sieciowymi. Moduł obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) tam, gdzie jest to wspierane przez hosta, umożliwiając zdalne monitorowanie napięcia zasilania, prądu polaryzacji lasera, mocy optycznej wyjściowej i wejściowej oraz temperatury.

Zastosowanie

• Łącza Gigabit Ethernet dalekiego zasięgu (1000BASE-LX) przez światłowód jednomodowy
• Łączenie przełączników, routerów i systemów pamięci masowej w sieciach korporacyjnych
• Modernizacja lub wymiana portów SFP w sprzęcie sieciowym zgodnym z MSA
• Środowiska wymagające zdalnego monitorowania modułów optycznych przez DDM/DOM

Kluczowe specyfikacje

• Typ interfejsu: SFP (zgodny z MSA)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s (1,25 Gbit/s)
• Długość fali (Tx/Rx): 1310 nm
• Typ światłowodu: Jednomodowy
• Złącze: LC dupleksowe
• Zasilanie: 3,3 V
• Obudowa: Metalowa
• Waga: 0,003 kg

Jak używać

Włóż moduł SFP-6H-BO do pustego gniazda SFP w kompatybilnym, wyłączonym lub obsługującym hot-swap porcie zgodnym z MSA, zgodnie z instrukcjami urządzenia hosta, aż do zablokowania. Podłącz jednomodowe kable krosowe LC dupleksowe, upewniając się, że nadajnik jest połączony z odbiornikiem po obu stronach. Włącz urządzenie hosta i sprawdź stan łącza w interfejsie zarządzania sprzętem sieciowym. Jeśli host obsługuje DDM/DOM, włącz lub odczytaj rejestry diagnostyczne, aby monitorować parametry w czasie rzeczywistym, takie jak napięcie zasilania, prąd polaryzacji lasera, moc optyczna i temperatura. Postępuj zgodnie z zaleceniami producenta urządzenia dotyczącymi obsługi elementów wrażliwych na ESD i przestrzegaj zasad bezpiecznej pracy ze światłowodami, aby uniknąć narażenia oczu na promieniowanie laserowe.

Zalecenia

Używaj jednomodowych kabli krosowych LC dupleksowych i, jeśli to możliwe, prowadź światłowody przez osłonięte korytka lub panele krosowe, aby uzyskać optymalną jakość i zasięg łącza. Przed wdrożeniem sprawdź kompatybilność hosta i obsługę modułów SFP innych producentów. W przypadku krytycznych łączy przetestuj moduły w miejscu instalacji i, jeśli dostępne, włącz monitorowanie DDM/DOM, aby śledzić wydajność optyczną i wcześnie wykrywać degradacje.
