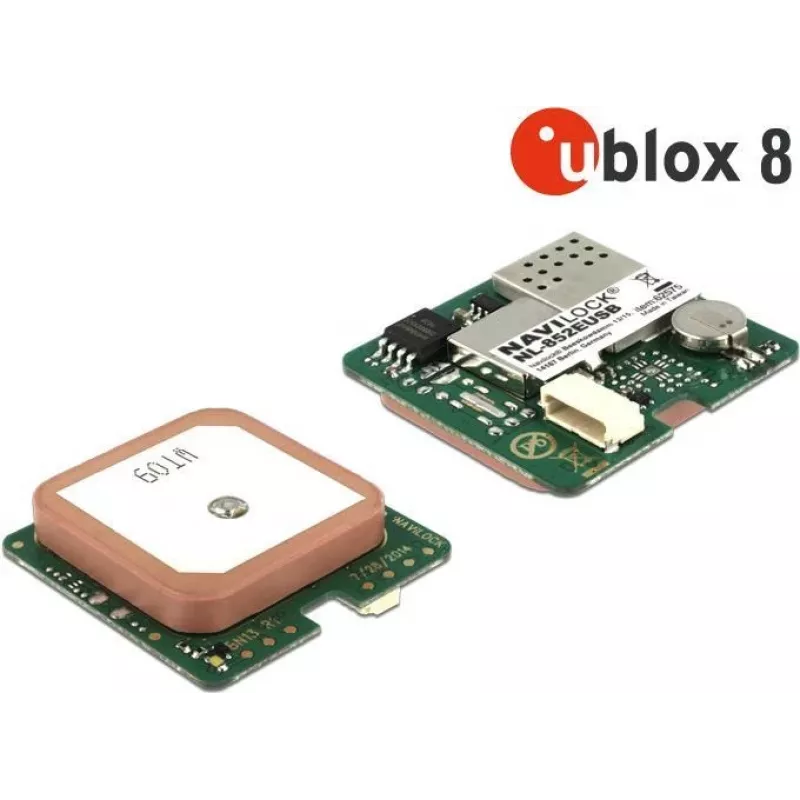

Moduł odbiornika GPS USB Navilock NL-852EUSB

Navilock NL-852EUSB to kompaktowy moduł odbiornika GNSS USB ze zintegrowaną anteną patch i baterią zapasową. Zbudowany w oparciu o chipset u-blox 8 UBX-M8030-KT, ten interfejs USB 2.0 odbiera sygnały z wielu systemów satelitarnych, jednocześnie obsługuje do 72 satelitów i nadaje się do nawigacji oraz aplikacji lokalizacyjnych wymagających przenośnego, łatwego w instalacji sprzętu pozycjonującego.

Zalety

Moduł wspiera odbiór multi-GNSS (GPS, GLONASS, BeiDou/COMPASS, Galileo, QZSS) oraz korekty SBAS (WAAS, EGNOS, QZSS, MSAS) dla poprawy dokładności. Oferuje wysoką czułość (–167 dBm), szybkie częstotliwości aktualizacji (do 18 Hz dla pojedynczego GNSS i 10 Hz dla multi-GNSS), niskie zużycie energii (maks. 45 mA) oraz standardową łączność USB 2.0 z automatycznym doborem prędkości transmisji do 115200 bps. Dioda LED statusu wskazuje stan GPS, a AssistNow online/offline jest wspierane dla szybszych ustaleń pozycji.

Zastosowanie

• Przenośne urządzenia nawigacyjne i mapowe
• Usługi lokalizacyjne i telematyka
• Systemy wbudowane i aplikacje IoT wymagające wejścia GNSS USB
• Zbieranie danych w terenie i ręczne narzędzia pozycjonowania

Kluczowe specyfikacje

• Złącze: WTB USB 2.0
• Chipset: u-blox 8 UBX-M8030-KT
• Częstotliwości: GPS L1 1575,4200 MHz; GLONASS L1 1602 (k × 0,5625) MHz; BeiDou B1 1561,0980 MHz; Galileo E1 1575,4200 MHz; QZSS L1 1575,4200 MHz
• Maks. śledzonych satelitów: 72
• Protokoły: NMEA 0183 (GGA, GSA, GSV, RMC, VTG)
• Częstotliwość aktualizacji: pojedynczy GNSS 18 Hz; multi GNSS 10 Hz
• Czułość: –167 dBm
• Dokładność pozycjonowania: 2,5 m CEP; 2,0 m CEP z SBAS
• Zasilanie: 5 V przez USB; maks. prąd 45 mA
• Temperatura pracy: −40 °C do 85 °C (bez baterii); −20 °C do 60 °C (z baterią)
• Wskaźnik LED statusu GPS
• Wymiary (dł. × szer. × wys.): ok. 30 × 30 × 7,9 mm

Sposób użycia

Podłącz Navilock NL-852EUSB do portu USB 2.0 w komputerze lub hoście wbudowanym. Zainstaluj wymagane sterowniki lub pozwól systemowi operacyjnemu załadować odpowiedni sterownik szeregowy USB. Skonfiguruj oprogramowanie odbiorcze do odczytu zdań NMEA 0183 (GGA, GSA, GSV, RMC, VTG) przy żądanej prędkości transmisji (automatyczny dobór do 115200 bps). Aby uzyskać najlepszą wydajność, umieść moduł w miejscu, gdzie antena patch ma czysty widok nieba, i włącz AssistNow lub SBAS, jeśli są obsługiwane przez aplikację.

Zalecenia

Dla niezawodnych ustaleń pozycji i optymalnej dokładności montuj moduł z niezakłóconym widokiem nieba, unikaj ekranowania przez metalowe obudowy i włącz usługi SBAS lub AssistNow, gdy są dostępne. Pozwól odbiornikowi na zimny start (ok. 26 sekund) po pierwszym włączeniu zasilania dla pierwszego pozyskania pozycji.
