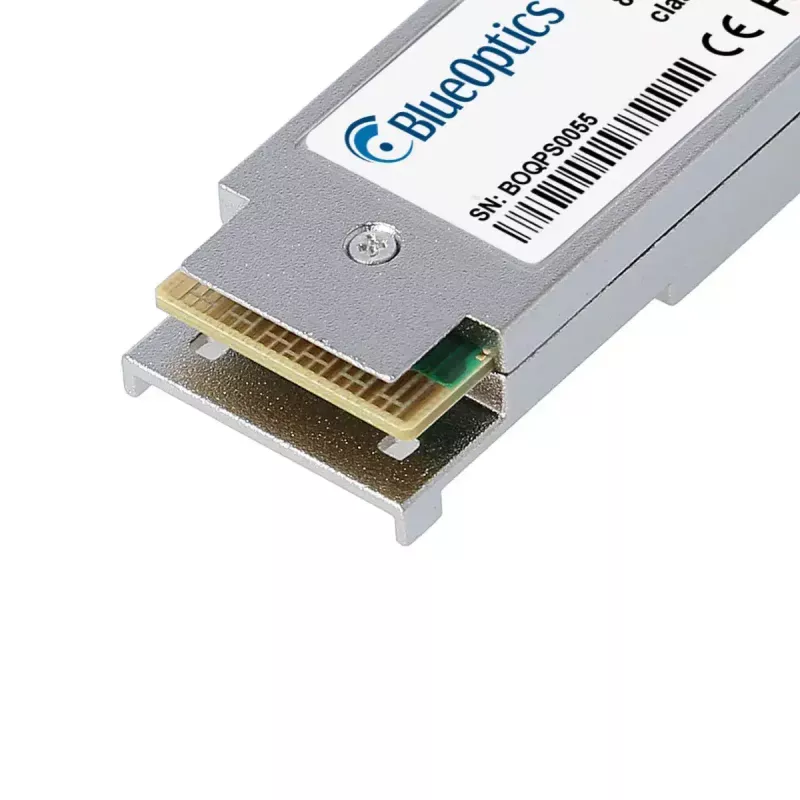

Moduł światłowodowy nadawczo-odbiorczy BlueOptics QFX-QSFP-40GE-ESR4-BO 40000 Mbit/s 850 nm

BlueOptics QFX-QSFP-40GE-ESR4-BO to moduł światłowodowy nadawczo-odbiorczy QSFP przeznaczony do łączy optycznych 40 Gbit/s przez światłowód wielomodowy przy centralnej długości fali 850 nm. Moduł wyposażony jest w złącze MPO/MTP zgodne ze standardami MSA i zapewnia jednoczesne kanały nadawcze i odbiorcze w kompaktowej obudowie QSFP. Wykonany z wysokiej jakości komponentów i przetestowany pod kątem zastosowania w popularnych platformach sieciowych, stanowi kompatybilną alternatywę dla systemów obsługujących odpowiedni moduł 40GBASE-ESR4 MPO/MTP QSFP.

Zalety

Moduł nadawczo-odbiorczy obsługuje maksymalną szybkość transferu danych 40000 Mbit/s i jest produkowany zgodnie z mechanicznymi i optycznymi specyfikacjami kompatybilnymi z MSA, aby zapewnić interoperacyjność z przełącznikami sieciowymi, routerami i systemami pamięci masowej. Obejmuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) do monitorowania w czasie rzeczywistym mocy optycznej, napięcia zasilania, prądu polaryzacji lasera i temperatury, a także jest montowany z wyselekcjonowanych komponentów optycznych i elektronicznych, aby zapewnić wydłużoną żywotność i niezawodność. Kompaktowa obudowa QSFP i interfejs MPO/MTP umożliwiają połączenia o wysokiej gęstości i niskim opóźnieniu w środowiskach centrów danych i przedsiębiorstw.

Zastosowanie

• Łącza 40 Gigabit Ethernet przez światłowód wielomodowy w centrach danych
• Szybkie połączenia między przełącznikami oraz między przełącznikami a serwerami
• Szkielety sieci SAN i łącza agregacyjne
• Aktualizacje systemów, w których wymagane są zgodne z MSA moduły nadawczo-odbiorcze QSFP MPO/MTP

Kluczowe specyfikacje

• Typ interfejsu: QSFP (złącze MPO/MTP)
• Maksymalna szybkość transferu danych: 40000 Mbit/s (40 Gbit/s)
• Długość fali optycznej: 850 nm dla nadawania i odbioru
• Kompatybilny światłowód: światłowód wielomodowy (MMF)
• Format: QSFP (z możliwością wymiany podczas pracy)
• Kolor i waga: srebrna obudowa, ok. 0,04 kg
• Diagnostyka cyfrowa: DDM/DOM (monitorowanie w czasie rzeczywistym napięcia, prądu, mocy optycznej, temperatury)
• Konstrukcja mechaniczna i elektryczna zgodna z MSA zapewniająca szeroką kompatybilność sprzętową

Jak używać

Zainstaluj moduł nadawczo-odbiorczy BlueOptics QSFP w kompatybilnym porcie QSFP przełącznika, routera lub innego urządzenia sieciowego, gdy urządzenie hosta jest wyłączone lub postępując zgodnie z instrukcjami dostawcy dotyczącymi wymiany podczas pracy. Podłącz kabel krosowy światłowodu wielomodowego MPO/MTP do modułu nadawczo-odbiorczego i poprowadź kabel do pasującego zakończenia MPO/MTP lub panelu krosowego. Po instalacji sprawdź stan łącza na urządzeniu hosta i, jeśli obsługiwane, sprawdź odczyty DDM/DOM, aby potwierdzić poziomy mocy optycznej i temperaturę roboczą. Postępuj zgodnie z wytycznymi dostawcy systemu dotyczącymi oprogramowania sprzętowego lub ustawień kompatybilności podczas integracji z platformami markowymi.

Zalecenia

Używaj wysokiej jakości wielomodowych kabli krosowych MPO/MTP i przestrzegaj zalecanych procedur czyszczenia złączy, aby zachować integralność sygnału. Upewnij się, że urządzenie hosta obsługuje DDM/DOM, jeśli potrzebujesz zdalnej diagnostyki. Aby uzyskać najlepszą wydajność, dopasuj moduł nadawczo-odbiorczy do typów światłowodów wielomodowych (OM3/OM4) odpowiednich dla łączy 40GBASE-ESR4 i przestrzegaj najlepszych praktyk dotyczących promienia gięcia i prowadzenia kabli w infrastrukturze okablowania.
