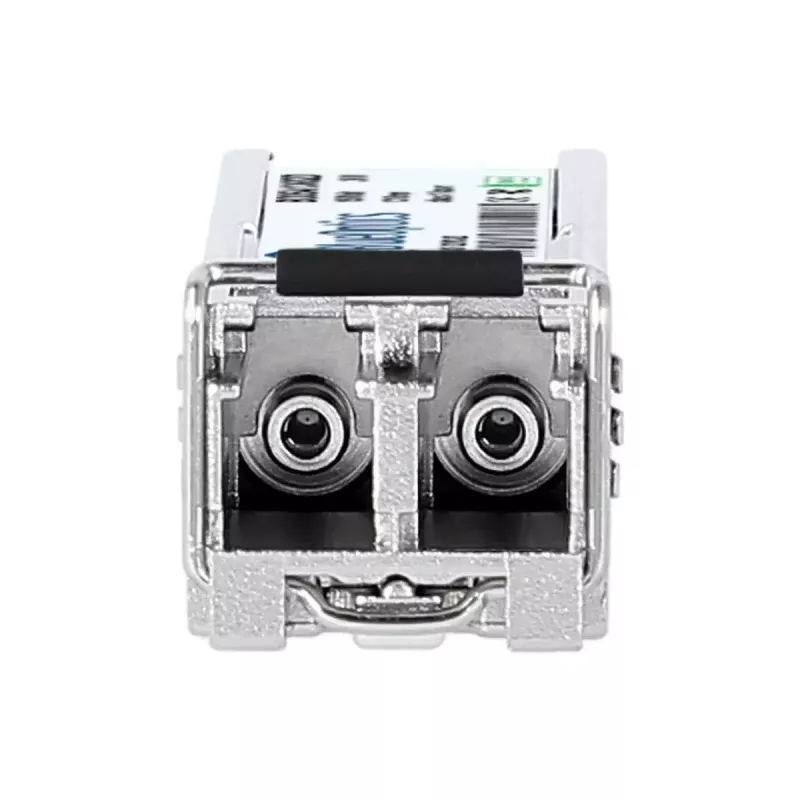

Moduł transceiver SFP BlueOptics 10-1957-02-BO 155 Mbit/s 1310 nm

Moduł transceiver SFP BlueOptics 10-1957-02-BO to kompaktowy interfejs światłowodowy zaprojektowany do zastosowań 100BASE-FX. Obsługuje maksymalną prędkość przesyłania danych 155 Mbit/s przez światłowód wielomodowy przy długości fali 1310 nm i wykorzystuje złącze duplex LC zgodne ze standardami MSA. Moduł ma metalową obudowę, wagę około 20 g i MTBF wynoszący 1 000 000 godzin. Jest zgodny z przepisami RoHS, FCC i CE i jest przeznaczony do niezawodnych optycznych łączy punkt-punkt w sprzęcie sieciowym obsługującym moduły SFP 100BASE-FX.

Zalety

transceiver BlueOptics oferuje kompatybilność z typowymi gniazdami SFP i jest produkowany zgodnie ze specyfikacjami mechanicznymi i elektrycznymi MSA, co umożliwia instalację typu plug-and-play. Jego metalowa obudowa przyczynia się do wytrzymałości mechanicznej i odprowadzania ciepła, a określony MTBF wskazuje na długą żywotność eksploatacyjną. Zgodność z międzynarodowymi normami bezpieczeństwa i środowiskowymi ułatwia wdrażanie w środowiskach komercyjnych i przemysłowych. Złącze duplex LC i obsługa jednoczesnego nadawania i odbioru na oddzielnych włóknach umożliwiają prostą integrację z łączami światłowodowymi duplex.

Zastosowanie

• Łącza Ethernet 100BASE-FX przez światłowód wielomodowy na typowe odległości krótkiego zasięgu
• Połączenia między przełącznikami, routerami i systemami pamięci masowej z portami SFP
• Aktualizacje sieci wymagające interfejsu optycznego 155 Mbit/s
• Środowiska wymagające transceiverów zgodnych z RoHS, FCC i CE

Kluczowe specyfikacje

• Typ interfejsu: SFP (zgodny z MSA)
• Maksymalna prędkość przesyłania danych: 155 Mbit/s
• Długość fali: 1310 nm
• Złącze: LC duplex
• Typ światłowodu: światłowód wielomodowy (zaprojektowany dla 100BASE-FX)
• Obudowa: metalowa
• Waga: około 0,02 kg
• MTBF: 1 000 000 godzin
• Zgodność ze standardami: RoHS, FCC, CE

Sposób użycia

Zainstaluj moduł w kompatybilnym gnieździe SFP w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie hosta jest wyłączone, lub postępując zgodnie z wytycznymi producenta dotyczącymi wymiany podczas pracy. Podłącz wielomodowe patchcordy światłowodowe LC duplex do portów nadawczego i odbiorczego modułu, upewniając się, że polaryzacja włókien jest prawidłowa. Skonfiguruj urządzenie hosta dla interfejsu optycznego 100BASE-FX, jeśli jest to wymagane przez system operacyjny lub oprogramowanie układowe. Monitoruj stan łącza za pomocą urządzenia hosta; jeśli jest dostępna i obsługiwana przez platformę, użyj diagnostyki cyfrowej (DDM/DOM), aby wyświetlić w czasie rzeczywistym parametry modułu, takie jak moc optyczna i temperatura.

Zalecenia

Aby uzyskać optymalną wydajność, używaj wysokiej jakości światłowodu wielomodowego i patchcordów LC duplex, potwierdź kompatybilność urządzenia z oryginalną specyfikacją SFP 100BASE-FX oraz zapewnij prawidłową polaryzację włókien i czystość złączy. Przed poleganiem na odczytach diagnostycznych sprawdź obsługę DDM/DOM na urządzeniu hosta i przestrzegaj standardowych środków ostrożności ESD podczas obsługi transceivera.
