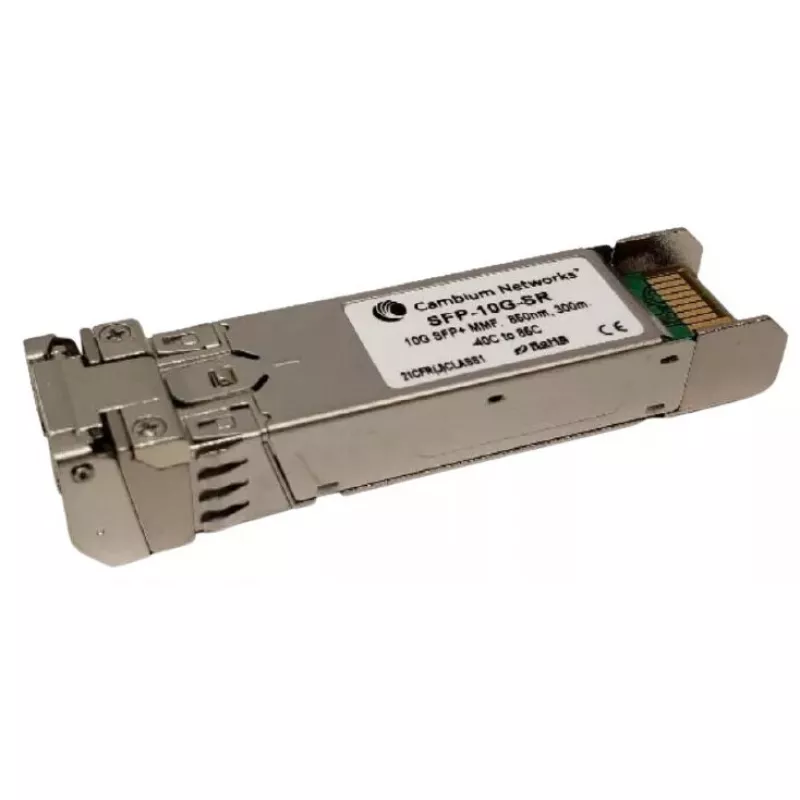

Moduł transceiver SFP Cambium Networks SFP-10G-SR

Cambium Networks SFP-10G-SR to moduł transceivera światłowodowego SFP+ zaprojektowany do krótkiego zasięgu łącz 10 Gigabit Ethernet. Konwertuje on szeregowe dane elektryczne PECL/CML o prędkości 10 Gbit/s na szeregowe dane optyczne 850 nm zgodne ze standardem 10GBASE-SR podczas transmisji, a podczas odbioru konwertuje odebrane szeregowe dane optyczne 10 Gbit/s z powrotem na szeregowe dane elektryczne PECL/CML. Moduł spełnia specyfikacje elektryczne SFI z impedancją różnicową 100 Ω dla wejścia nadajnika i wyjścia odbiornika, wewnętrznym sprzężeniem AC na liniach danych oraz wbudowanym terminatorem różnicowym w celu redukcji konwersji w tryb wspólny i EMI. Przeznaczony jest do użytku na ulepszonym FR4 do około 200 mm lub standardowym FR4 do około 150 mm z pojedynczym złączem.

Zalety

Moduł zapewnia automatyczną kontrolę mocy (APC) w celu stabilizacji wyjścia optycznego przy zmianach napięcia i temperatury oraz zawiera standardowe styki kontrolne i alarmowe, takie jak Transmit Disable (TX_Dis), Transmit Fault (TX_Fault) i Loss of Signal (Rx_LOS). Styki otwarty-kolektor/otwarty-dren umożliwiają łatwą integrację z rezystorami podciągającymi hosta i typowymi interfejsami hosta. Zaleca się filtrowanie zasilania zarówno dla nadajnika, jak i odbiornika, aby zapewnić integralność sygnału i niezawodne działanie.

Zastosowanie

• Łącza krótkiego zasięgu 10 Gigabit Ethernet (10GBASE-SR)
• Połączenia światłowodowe w centrach danych i firmach do określonych odległości na FR4
• Integracja ze sprzętem kompatybilnym z Cambium Networks SFP+

Kluczowe specyfikacje

• Marka: Cambium Networks
• Model / MPN: SFP-10G-SR
• Format: SFP+
• Maksymalna szybkość transmisji danych: 10000 Mbit/s (10 Gbit/s)
• Długość fali: 850 nm
• Kompatybilność: zgodny z 10GBASE-SR
• Interfejs elektryczny: zgodny z SFI, impedancja różnicowa 100 Ω
• Typowy zasięg na FR4: do ~200 mm (ulepszony FR4) lub ~150 mm (standardowy FR4) z jednym złączem

Sposób użycia

Włóż moduł transceivera SFP+ do kompatybilnego portu SFP+ w urządzeniu hosta zgodnie z procedurą wkładania/wyjmowania podaną przez producenta hosta. Upewnij się, że styki TX_Disable, TX_Fault i Rx_LOS są podłączone zgodnie z projektem hosta: TX_Fault i Rx_LOS są wyjściami typu otwarty-dren/otwarty-kolektor i muszą być podciągnięte do Vcc_Host za pomocą rezystorów 4,7–10 kΩ (lub aktywnie terminowane), natomiast TX_Disable jest wejściem, które powinno być podciągnięte do VccT za pomocą rezystora 4,7–10 kΩ; ustawienie TX_Disable w stan wysoki lub pozostawienie go bez podłączenia wyłącza nadajnik, a ustawienie w stan niski włącza normalną pracę. Zapewnij zalecane filtrowanie zasilania dla obwodów nadajnika i odbiornika.

Zalecenia

Używaj modułu w ramach określonych długości ścieżek FR4 i zapewnij odpowiednie rezystory podciągające lub terminatory po stronie hosta dla TX_Fault i Rx_LOS. Przestrzegaj logiki TX_Disable podczas włączania lub wyłączania lasera. Zastosuj odpowiednie filtrowanie zasilania, aby zminimalizować szumy i zapewnić zgodność z wymaganiami dotyczącymi integralności sygnału i EMC.
