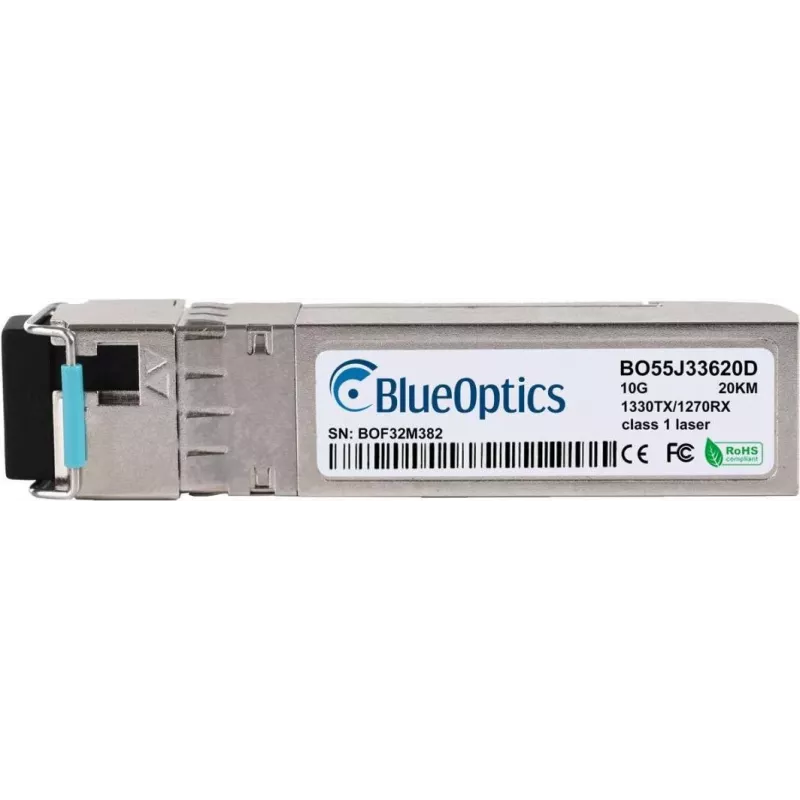

Moduł transceivera SFP BlueOptics H-BR20A-SFP+D-BO 10000 Mbit/s

BlueOptics H-BR20A-SFP+D-BO to moduł transceivera światłowodowego SFP+ zaprojektowany do sieci 10 Gbit/s. Umieszczony w metalowej obudowie i przystosowany do pracy przy napięciu 3,3 V, ten kompaktowy moduł waży około 20 g i zapewnia łączność simplex LC zgodną ze standardami MSA. transceiver realizuje dwukierunkowe łącze 10GBASE-BX-D z oddzielnymi długościami fal nadawania i odbioru (nadawanie ~1330 nm, odbiór ~1270 nm) w łączach jednoprzewodowych i obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające raportowanie w czasie rzeczywistym napięcia zasilania, prądu lasera, mocy optycznej i temperatury.

Zalety

Moduł łączy mechaniczną kompatybilność ze standardem MSA z wysokiej jakości komponentami, aby zapewnić długą żywotność i stabilną pracę. Metalowa obudowa zapewnia mechaniczną wytrzymałość i odprowadzanie ciepła, a przepływność 10 Gbit/s i interfejs simplex LC umożliwiają szybkie połączenia optyczne o niskich opóźnieniach. Zintegrowany DDM/DOM upraszcza monitorowanie i rozwiązywanie problemów z łączami światłowodowymi, gdy jest obsługiwany przez sprzęt hosta.

Odpowiedni do

Kluczowe specyfikacje

Sposób użycia

Włóż transceiver SFP+ do kompatybilnego portu SFP+ w przełączniku, routerze lub innym optycznym urządzeniu sieciowym, aż moduł się zatrzaśnie. Podłącz światłowodowy kabel krosowy simplex LC między tym transceiverem a pasującym zdalnym transceiverem lub panelem krosowym. Upewnij się, że urządzenie hosta obsługuje 10GBASE-BX-D, a jeśli potrzebujesz diagnostyki, że sprzęt obsługuje DDM/DOM. Zasilanie jest dostarczane z hosta przez interfejs 3,3 V; nie jest wymagane żadne zewnętrzne źródło zasilania. Po włożeniu sprawdź stan łącza w interfejsie zarządzania hosta i potwierdź odczyty mocy optycznej i diagnostyki, jeśli są dostępne.

Zalecenia

Używaj wysokiej jakości światłowodu jednomodowego i kabli krosowych simplex LC dostosowanych do budżetu mocy i długości fal modułu. Zachowaj środki ostrożności ESD podczas obchodzenia się z transceiverem, trzymaj zatyczki przeciwpyłowe na miejscu, gdy nie jest używany, i sprawdź, czy oprogramowanie sprzętowe urządzenia hosta obsługuje moduły SFP+ innych firm w celu pełnej funkcjonalności funkcji DDM/DOM.
