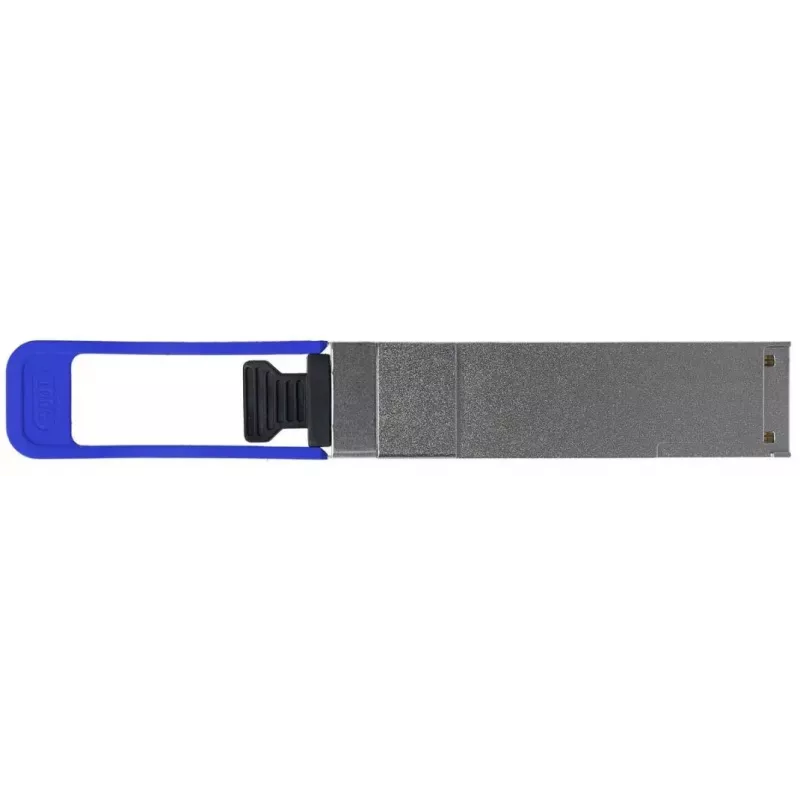

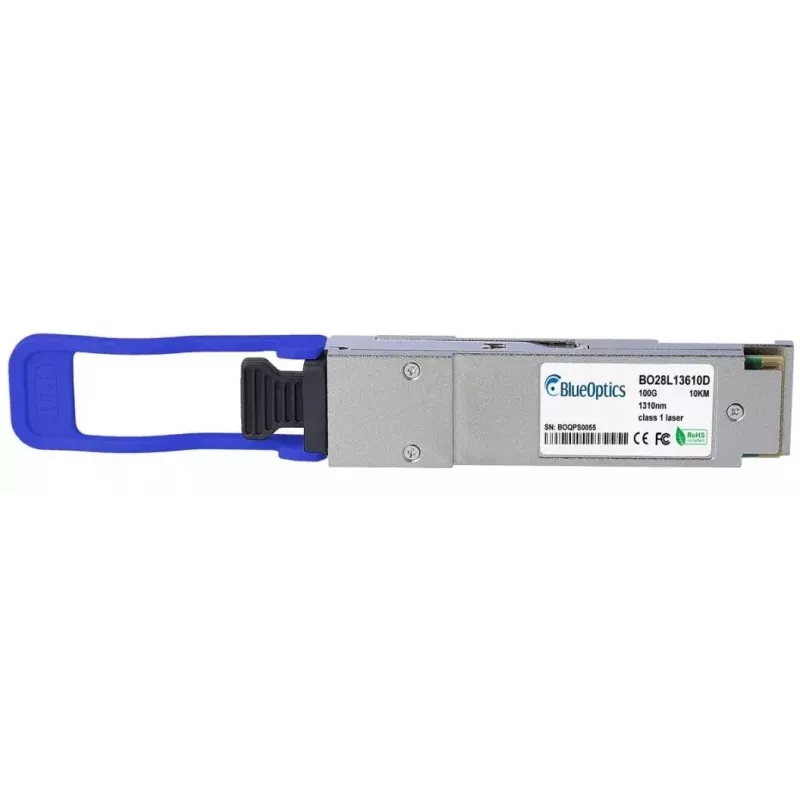

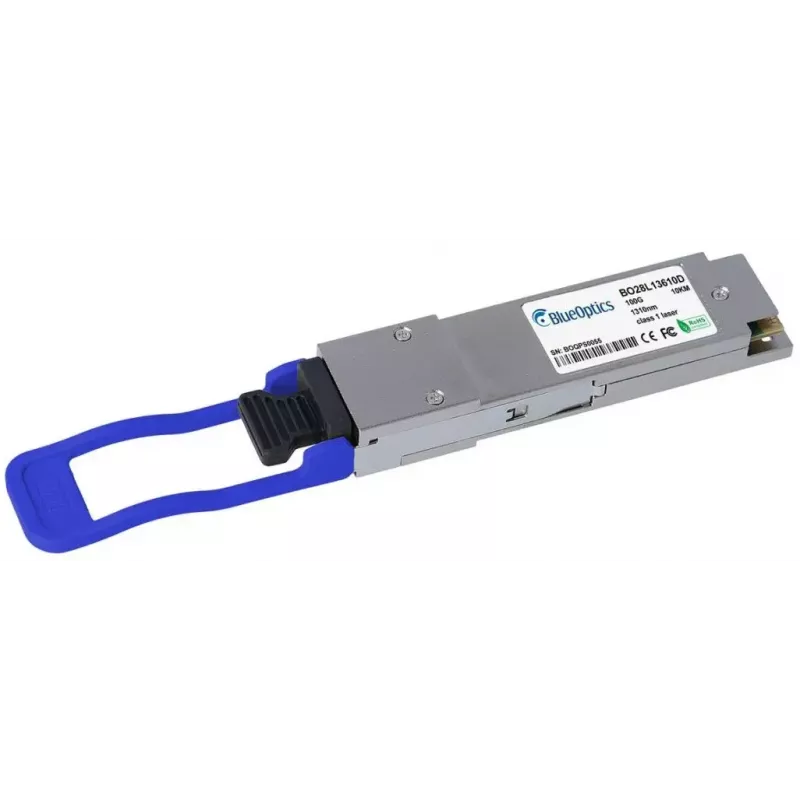

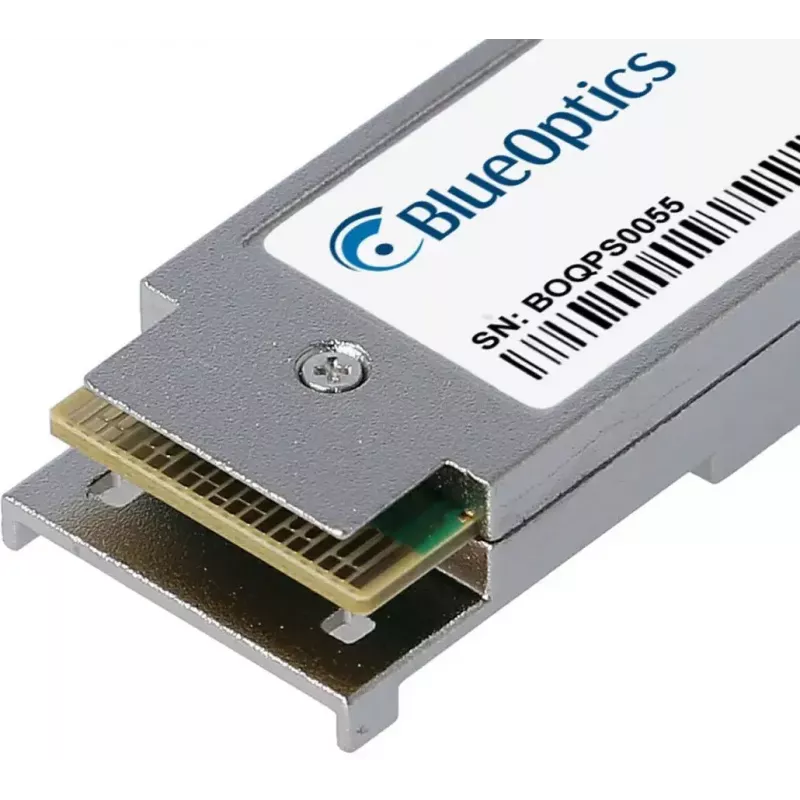

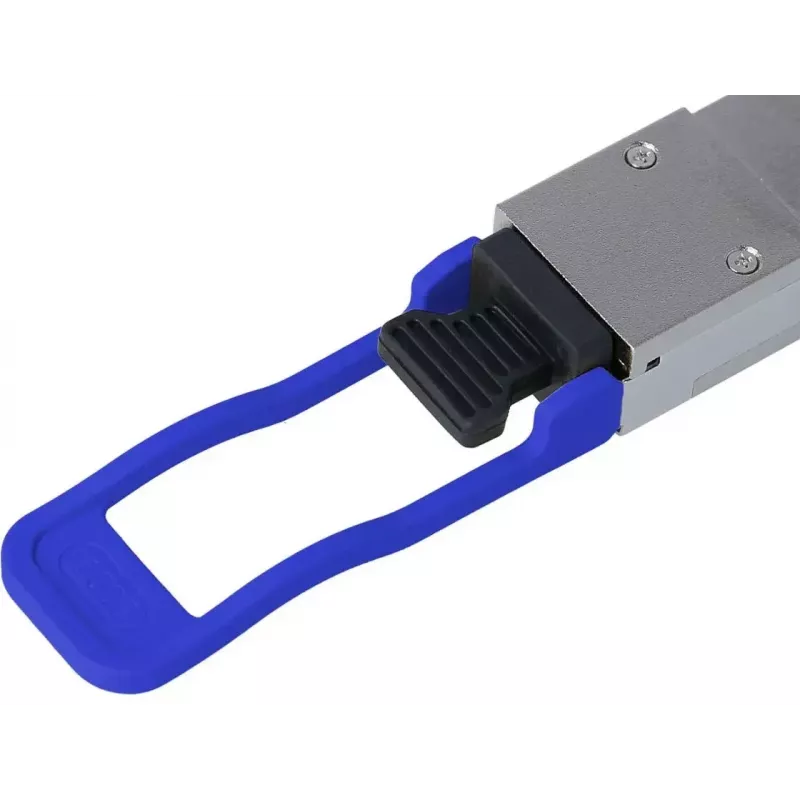

Moduł transceivera światłowodowego BlueOptics 3HE12229AA-BO QSFP28 10000 m

Moduł transceivera światłowodowego BlueOptics 3HE12229AA-BO QSFP28 10000 m został zaprojektowany do szybkich łączy optycznych 100G przez światłowód jednomodowy. Moduł obsługuje transmisję klasy 100GBASE-LR4 na odległość do 10 kilometrów przy użyciu złączy duplex LC i jest zbudowany z aluminiową obudową, która łączy lekką konstrukcję (ok. 40 g) z wytrzymałością mechaniczną odpowiednią dla środowisk centrów danych i operatorów telekomunikacyjnych. Moduł implementuje sygnalizację interfejsu QSFP28 i spełnia oczekiwania formatu MSA, zapewniając szeroką kompatybilność sprzętową.

Zalety

Ten transceiver zapewnia optyczną łączność dalekiego zasięgu 100 Gbit/s z niską podatnością na zakłócenia elektromagnetyczne dzięki transmisji optycznej w światłowodzie jednomodowym. Interfejs QSFP28 i złącze duplex LC umożliwiają integrację z systemami akceptującymi moduły klasy LR4. Aluminiowa obudowa i kompaktowy format o masie 40 g sprawiają, że moduł jest łatwy w obsłudze i instalacji, zapewniając jednocześnie fizyczną niezawodność. Konstrukcja obejmuje obsługę cyfrowego monitorowania diagnostycznego (DDM/DOM) umożliwiającego raportowanie parametrów optycznych i elektrycznych w celu zdalnego sprawdzania stanu i izolacji usterek, gdy jest to obsługiwane przez sprzęt hosta.

Zastosowanie

• Łącza 100G dalekiego zasięgu w centrach danych i szkieletach kampusowych
• Połączenia międzysystemowe w obliczeniach wysokiej wydajności i farmy serwerów
• Łącza operatorskie i dostawców usług w sieciach metropolitalnych/agregacyjnych do 10 km
• Aktualizacje lub wymiany w przełącznikach, routerach i systemach pamięci masowej akceptujących moduły 100GBASE-LR4 QSFP28

Kluczowe specyfikacje

• Typ interfejsu: QSFP28
• Standard transmisji: odpowiednik 100GBASE-LR4
• Maksymalna odległość łącza: do 10 000 m (światłowód jednomodowy, w zależności od jakości włókna i złączy)
• Typ złącza: LC duplex
• Materiał obudowy: aluminium
• Waga: około 0,04 kg
• Topologia optyczna: Tx i Rx z liniami CWDM dla pracy LR4
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) po włączeniu przez system hosta

Sposób użycia

Zainstaluj moduł QSFP28 w kompatybilnym gnieździe QSFP28, postępując zgodnie z wytycznymi producenta systemu hosta dotyczącymi hot‑plug i ochrony przed wyładowaniami elektrostatycznymi (ESD). Podłącz kable krosowe światłowodu jednomodowego LC duplex między modułem a zdalnym transceiverem lub panelem krosowym, upewniając się co do prawidłowej orientacji i czystości powierzchni czołowych złączy. Skonfiguruj interfejs systemu hosta do pracy 100G zgodnie z wymaganiami i zweryfikuj stan łącza za pośrednictwem interfejsu zarządzania hosta. Jeśli host obsługuje DDM/DOM, monitoruj raportowane parametry, takie jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc nadawania i odbioru oraz temperatura modułu, w celu bieżącej diagnostyki.

Zalecenia

Używaj światłowodu jednomodowego i wysokiej jakości złączy LC lub paneli krosowych, aby osiągnąć określony zasięg 10 km. Czyść ferrules przed łączeniem i używaj zatyczek przeciwpyłowych, gdy moduł nie jest podłączony. Potwierdź kompatybilność platformy hosta z modułami LR4 QSFP28 i włącz DDM/DOM w oprogramowaniu hosta, jeśli wymagana jest zdalna diagnostyka. Przestrzegaj środków ostrożności ESD podczas instalacji i chwytaj moduł za obudowę, aby uniknąć kontaktu z interfejsami optycznymi.
