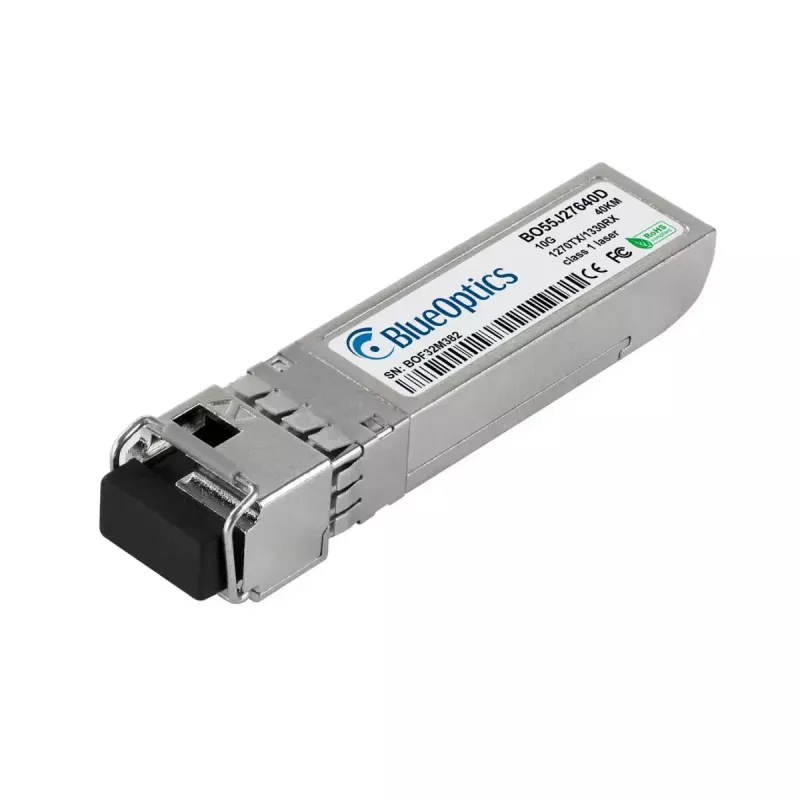

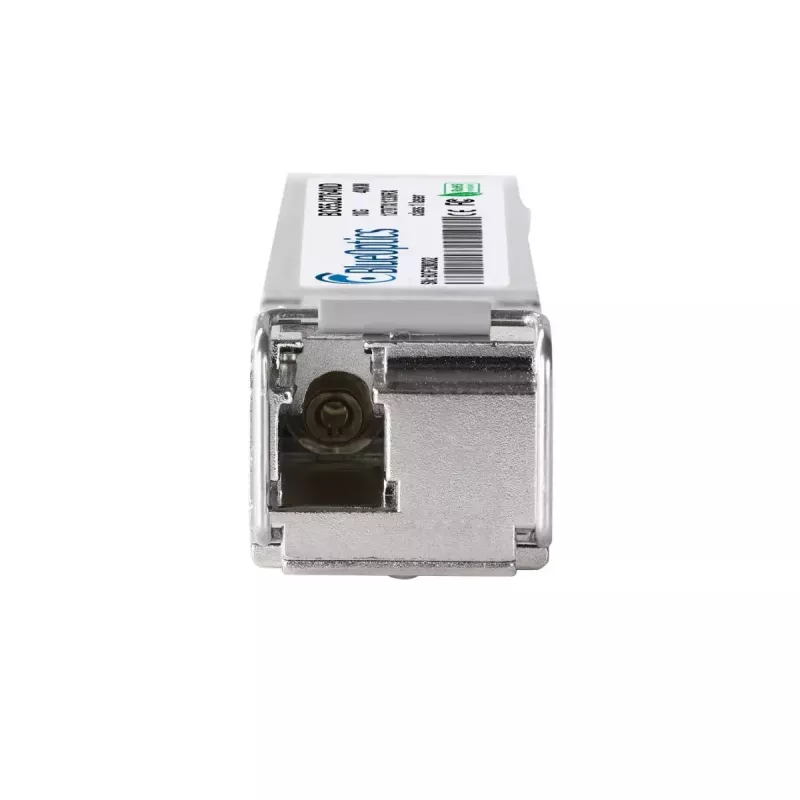

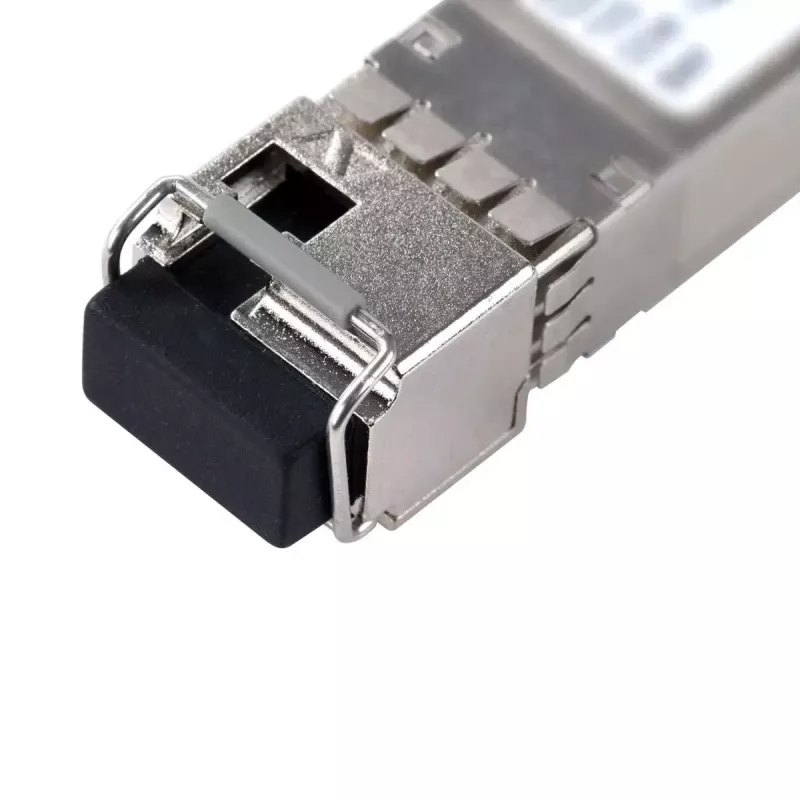

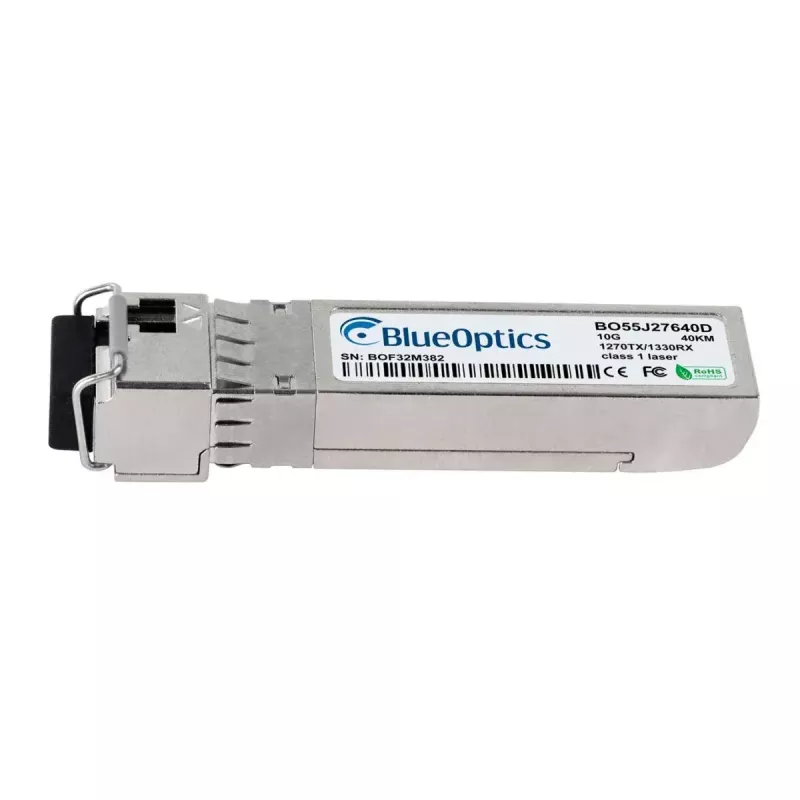

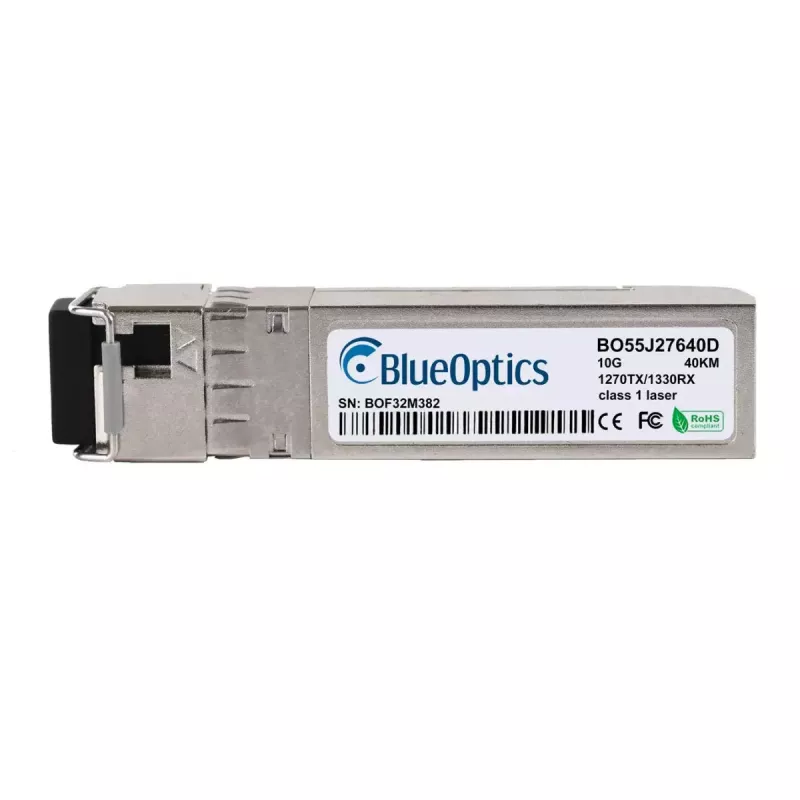

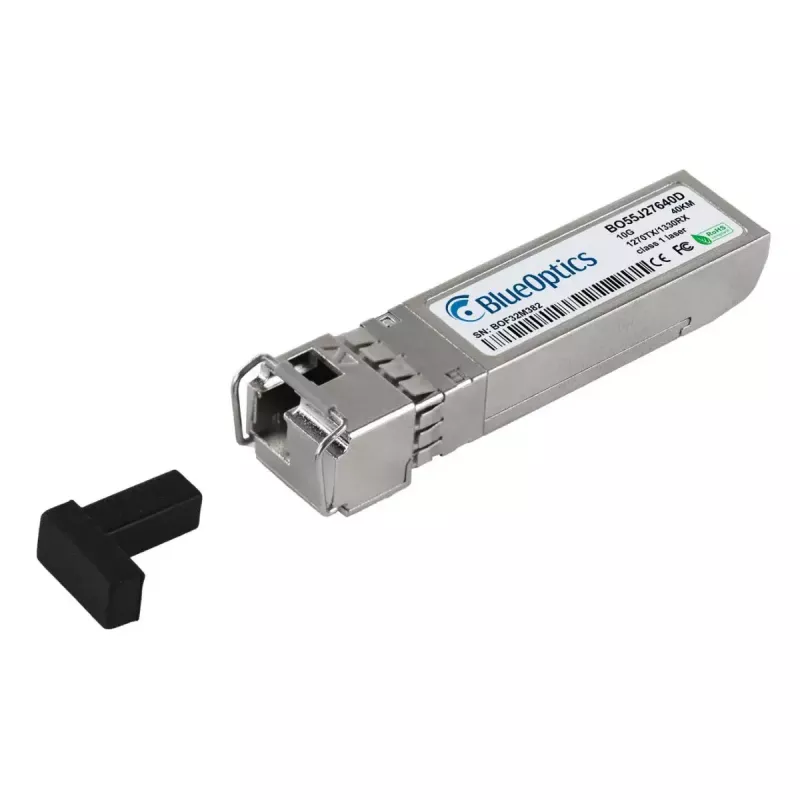

Moduł transceivera światłowodowego BlueOptics 740-066993-BO SFP+ 40000 m

BlueOptics 740-066993-BO SFP+ 40000 m to moduł transceivera światłowodowego zaprojektowany do łączy jednomodowych dalekiego zasięgu o nominalnym zasięgu do 40 000 metrów. Zamknięty w aluminiowej obudowie i ważący około 20 g, ten moduł SFP+ oferuje kompaktową, zgodną z MSA obudowę z łączem LC simplex i obsługuje transmisję danych klasy 10 Gb/s. Zapewnia transmisję dwukierunkową przez pojedyncze włókno przy użyciu różnych długości fal nadawania i odbioru i jest przeznaczony do integracji ze sprzętem sieciowym obsługującym moduły optyczne SFP+.

Zalety

Moduł oferuje pracę jednomodową dalekiego zasięgu w małej obudowie SFP+ i lekką aluminiową konstrukcję, która obsługuje standardową instalację z możliwością wymiany podczas pracy. Jest zgodny z powszechnymi wymiarami optycznych transceiverów MSA i wykorzystuje łączność LC simplex do prostego okablowania światłowodowego. transceiver obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) do zdalnego monitorowania parametrów optycznych i elektrycznych, gdy jest używany w kompatybilnym sprzęcie hosta. Jego dwukierunkowa konstrukcja na jednym włóknie zmniejsza liczbę włókien w łączach punkt-punkt.

Zastosowanie

• Łącza 10 Gb/s Ethernet i Fibre Channel przez Ethernet na włóknie jednomodowym
• Dalekiego zasięgu połączenia punkt-punkt do 40 km
• Integracja z przełącznikami, routerami, systemami pamięci masowej i innym sprzętem sieciowym zgodnym z SFP+
• Konfiguracje sieci wymagające złączy LC simplex i transmisji dwukierunkowej na jednym włóknie

Kluczowe specyfikacje

• Typ obudowy: SFP+
• Nominalna maksymalna odległość transmisji: do 40 000 m (40 km) na włóknie jednomodowym
• Klasa szybkości transmisji danych: transmisja 10 Gb/s
• Typ złącza: LC simplex
• Długości fal: oddzielne długości fal nadawania i odbioru do pracy dwukierunkowej na jednym włóknie
• Materiał obudowy: aluminium
• Waga: około 0,02 kg
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM), gdy sprzęt hosta zapewnia kompatybilność

Jak używać

Zainstaluj transceiver SFP+ w porcie zgodnym z SFP+ w przełączniku, routerze lub urządzeniu pamięci masowej, postępując zgodnie z procedurą wymiany podczas pracy producenta sprzętu hosta. Podłącz jednomodowy patchcord światłowodowy LC simplex z odpowiednią polaryzacją do pracy dwukierunkowej, tak aby długości fal nadawania i odbioru modułu były zgodne ze zdalnym transceiverem. Sprawdź status łącza za pomocą urządzenia hosta i, jeśli jest dostępne, użyj interfejsu DDM/DOM do monitorowania napięcia zasilania, prądu polaryzacji lasera, mocy optycznej nadawania i odbioru oraz temperatury. Przestrzegaj standardowych środków ostrożności ESD podczas obsługi modułu i trzymaj interfejsy optyczne zakryte, gdy nie są używane.

Zalecenia

Aby uzyskać optymalną wydajność, używaj włókien jednomodowych i patchcordów LC simplex przystosowanych do łączy dalekiego zasięgu i upewnij się, że zdalny transceiver obsługuje komplementarne długości fal dwukierunkowych. Potwierdź kompatybilność hosta z modułami SFP+ 10G i obsługą DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Po instalacji przeprowadź testy end-to-end, aby zweryfikować jakość łącza i marginesy mocy optycznej.
