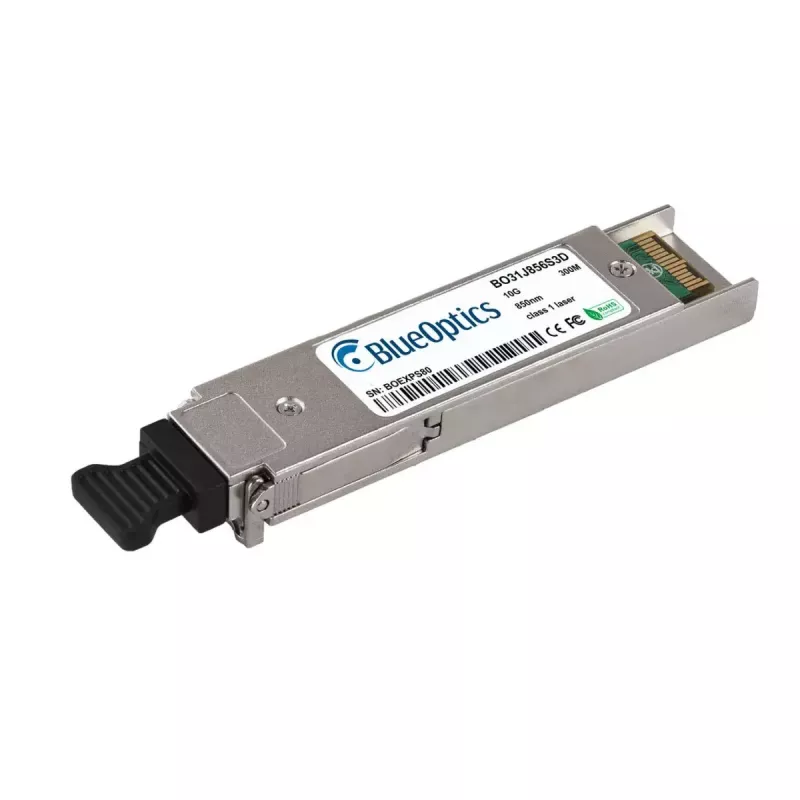

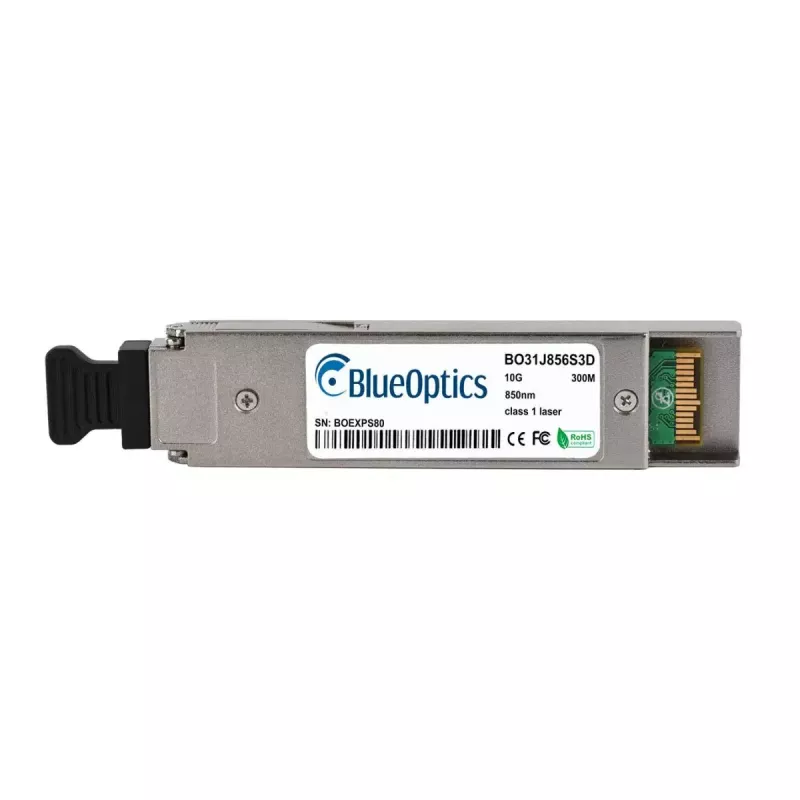

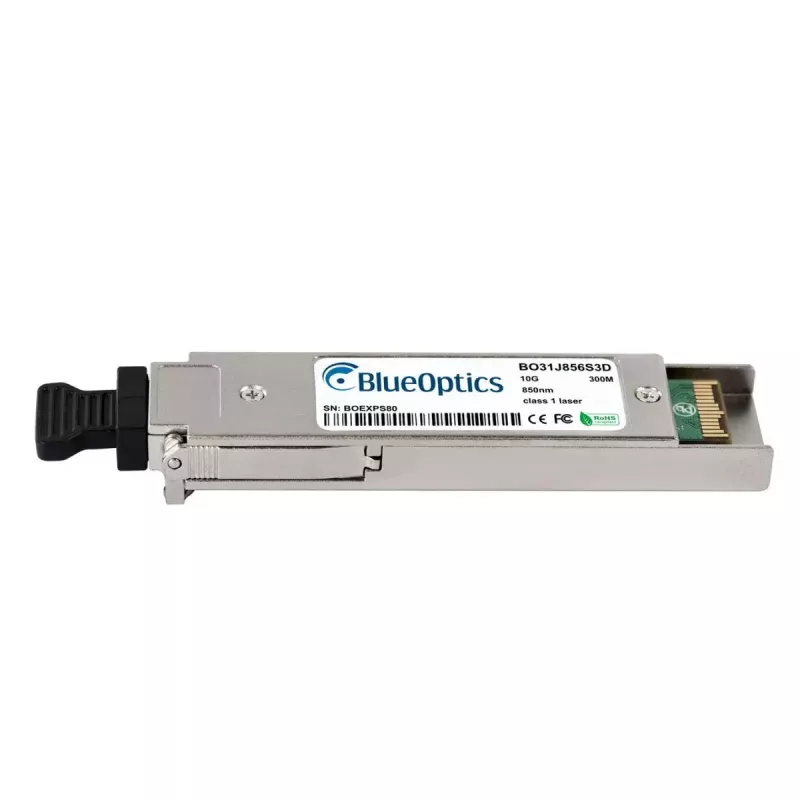

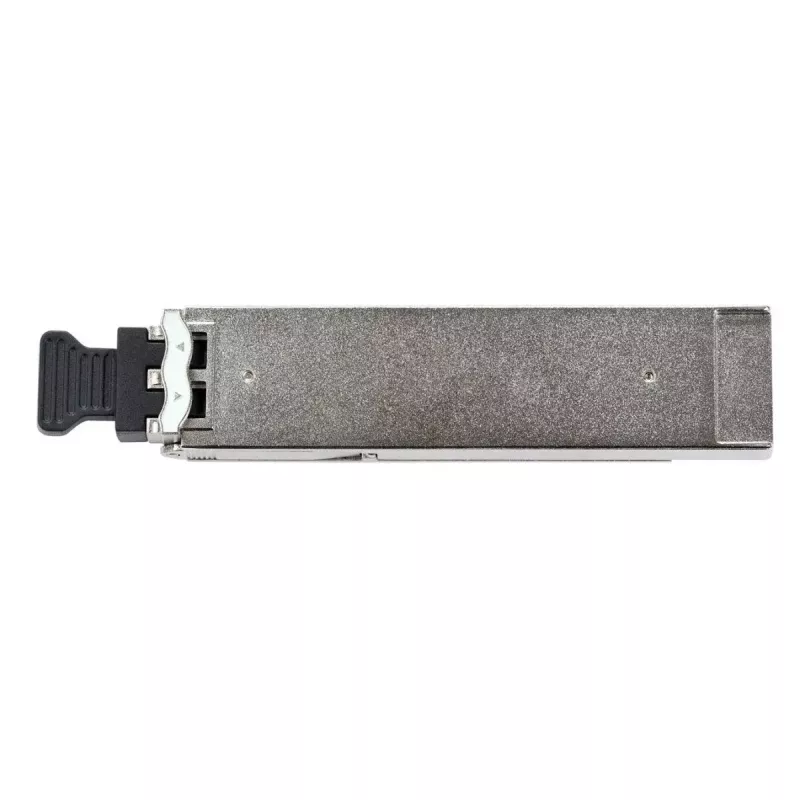

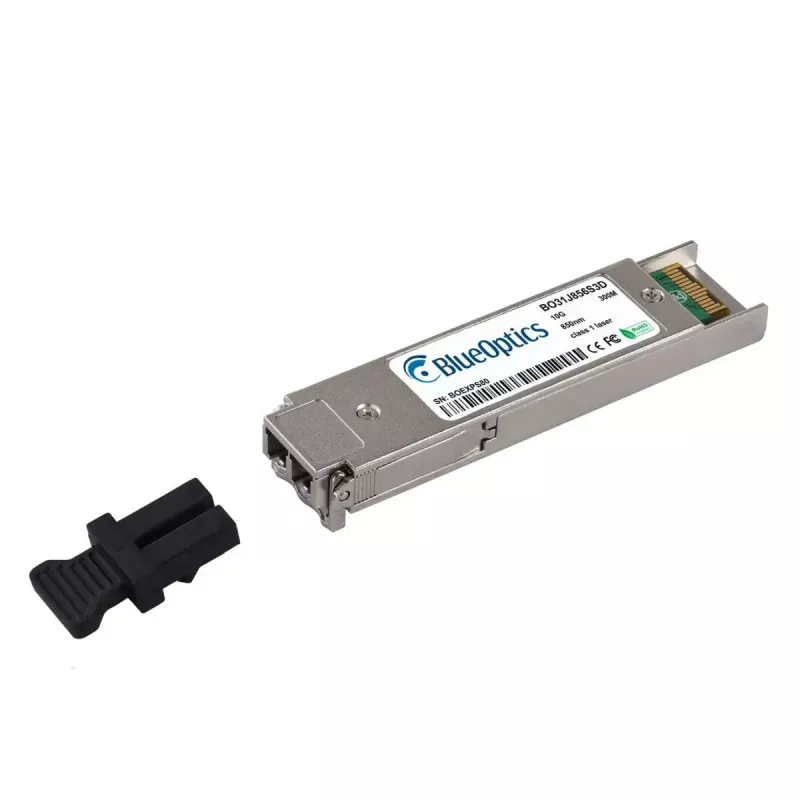

Moduł transceivera XFP BlueOptics PAN-XFP-SR-BO 10000 Mbit/s

BlueOptics PAN-XFP-SR-BO to światłowodowy moduł transceivera XFP zaprojektowany do transmisji danych 10G przez światłowód wielomodowy. Obsługuje maksymalną szybkość transmisji danych 10000 Mbit/s i wykorzystuje interfejs XFP ze złączem optycznym LC duplex. Moduł posiada certyfikaty RoHS, CE i FCC oraz waży około 20 g. Jest kompatybilny z platformami sprzętowymi obsługującymi moduły XFP 10GBASE-SR i przeznaczony jest do szybkich łączy sieciowych krótkiego zasięgu.

Zalety

Moduł implementuje optyczny standard 10GBASE-SR z nadajnikiem i odbiornikiem 850 nm dla światłowodu wielomodowego, zapewniając jednoczesną transmisję i odbiór przez łącze LC duplex. Został wyprodukowany zgodnie ze specyfikacjami mechanicznymi i elektrycznymi Multi-Source Agreement (MSA) dla transceiverów XFP, aby zapewnić interoperacyjność z szeroką gamą przełączników, routerów i systemów pamięci masowej. Zbudowany z komponentów pochodzących od renomowanych dostawców sprzętu komunikacyjnego, moduł oferuje wsparcie monitorowania diagnostycznego (DDM/DOM) dla parametrów w czasie rzeczywistym, takich jak napięcie, temperatura, moc wyjściowa i moc odbierana, co ułatwia zdalne rozwiązywanie problemów i konserwację.

Odpowiednie dla

Kluczowe specyfikacje

Sposób użycia

Zainstaluj transceiver XFP w dowolnym kompatybilnym porcie XFP zgodnie z instrukcjami producenta urządzenia hosta i upewnij się, że port obsługuje moduły 10GBASE-SR. Podłącz wielomodowe kable krosowe LC duplex do transceivera, zachowując prawidłową orientację TX/RX. Sprawdź status łącza i, jeśli dostępne, odczytaj parametry DDM/DOM przez system hosta, aby potwierdzić prawidłowe poziomy mocy optycznej, napięcie zasilania i temperaturę. Postępuj zgodnie z procedurami bezpiecznego obchodzenia się z urządzeniami wrażliwymi na wyładowania elektrostatyczne podczas wkładania i wyjmowania modułu.

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować światłowody wielomodowe i kable krosowe spełniające tę samą klasę OM zalecaną przez projekt sieci (na przykład OM3/OM4 dla 10GBASE-SR na dłuższych odległościach), utrzymywać złącza w czystości oraz używać kombinacji transceiverów i urządzeń hosta zweryfikowanych przez dostawcę. Potwierdź, że oprogramowanie sprzętowe urządzenia hosta obsługuje moduły XFP innych firm i włącz monitorowanie DDM/DOM, jeśli jest dostępne, aby wspomóc bieżącą konserwację.
