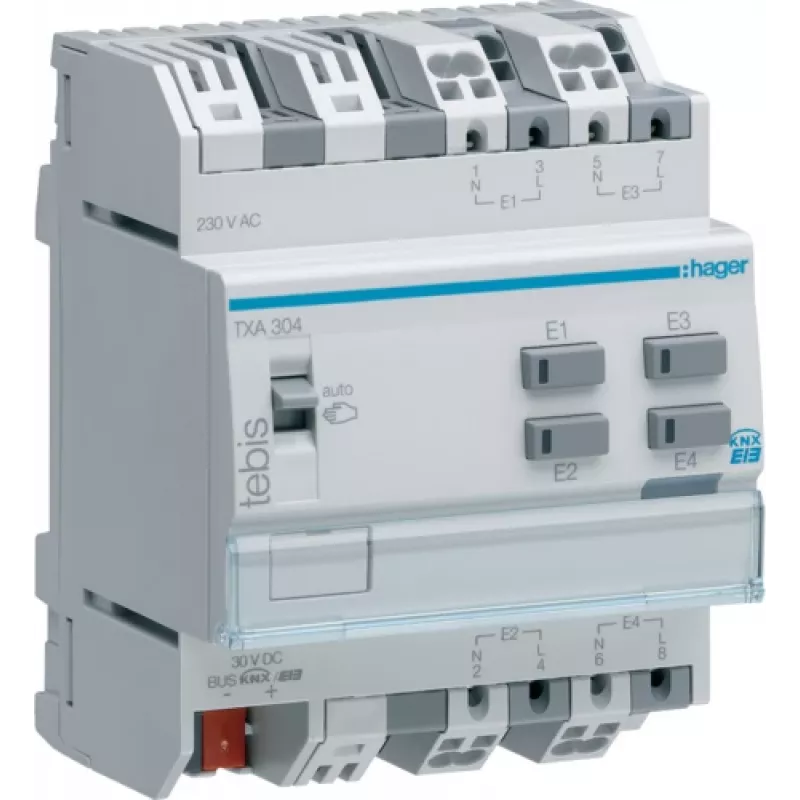

Moduł we/wy cyfrowo-analogowy Hager TXA304 — Wejście cyfrowe, 4 kanały, 21–32 V DC, do 230 V, 50–60 Hz

Hager TXA304 to kompaktowy moduł wejść/wyjść cyfrowo-analogowych, który zapewnia cztery niezależne kanały wejść cyfrowych do zastosowań w automatyce budynkowej i systemach sterowania. Zaprojektowany do integracji z instalacjami KNX i modułowymi, moduł przyjmuje napięcia wejściowe DC w zakresie 21–32 V i jest przystosowany do tolerowania wyższych warunków wejściowych do 230 V przy częstotliwości sieciowej 50–60 Hz. Wymiary obudowy (71 × 69 × 90 mm) i modułowa konstrukcja umożliwiają bezpośredni montaż w rozdzielnicach lub szafach sterowniczych, gdzie wymagane jest niezawodne pozyskiwanie sygnałów i funkcjonalność interfejsu.

Zalety

Moduł łączy cztery binarne kanały wejściowe w jednym kompaktowym urządzeniu, co zmniejsza złożoność okablowania i oszczędza miejsce na szynie DIN. Obsługuje zarówno sygnalizację niskonapięciową DC, jak i tolerancję wyższych napięć, co zapewnia kompatybilność z szeroką gamą czujników i styków przełączników. Niezawodne parametry elektryczne i modułowa konstrukcja ułatwiają stabilną pracę w systemach automatyki opartych na KNX oraz w innych środowiskach sterowania.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontować TXA304 na szynie DIN wewnątrz rozdzielnicy lub szafy sterowniczej i podłączyć każdy kanał wejściowy do odpowiedniego przełącznika, styku lub czujnika zgodnie ze schematem instalacji dostarczonym przez integratora systemu. Upewnić się, że napięcie zasilania DC dla wejść mieści się w zakresie 21–32 V w przypadku stosowania urządzeń niskonapięciowych. Podczas łączenia z sygnałami AC o wyższym napięciu należy zweryfikować okablowanie, zastosować odpowiednie zabezpieczenia i upewnić się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi. Po zakończeniu okablowania, zintegrować moduł z konfiguracją systemu KNX lub sterowania i przetestować każdy kanał pod kątem prawidłowego wykrywania sygnału.

Zalecenia

Stosować przewody o odpowiednich parametrach i zabezpieczenia nadprądowe. Przed włączeniem zasilania modułu sprawdzić polaryzację i napięcie zasilania. W przypadku instalacji obejmujących napięcia sieciowe do 230 V należy postępować zgodnie z normami bezpieczeństwa i zlecić okablowanie oraz uruchomienie wykwalifikowanemu elektrykowi.
