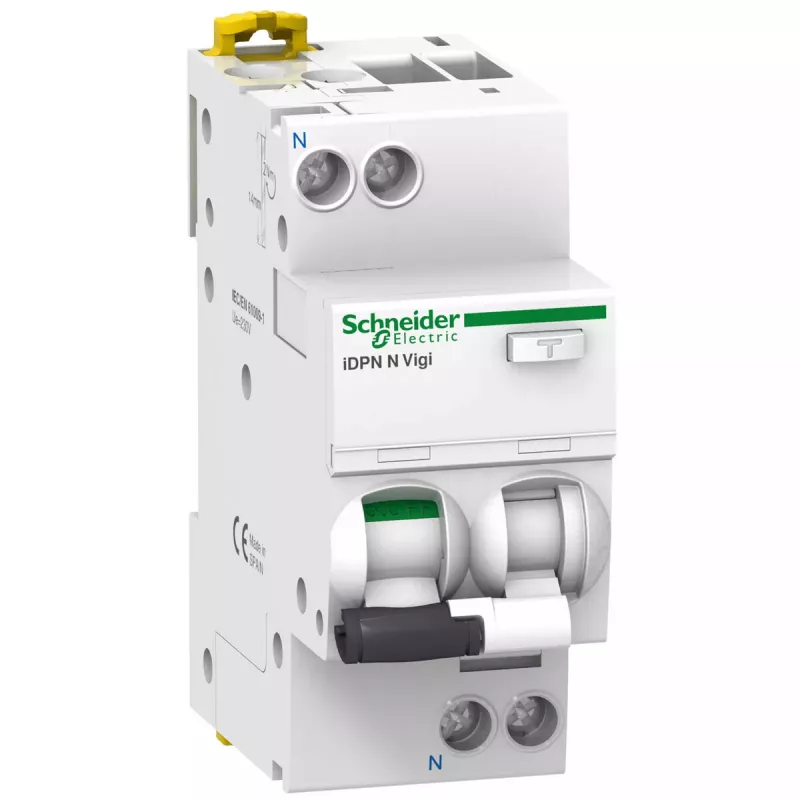

Moduł wyłącznika nadprądowego Schneider Electric A9D56616, 16 A, IP40, szerokość 36 mm, głębokość 73 mm

Schneider Electric A9D56616 to jednobiegunowy moduł wyłącznika nadprądowego o znamionowym prądzie ciągłym 16 A, przeznaczony do montażu w rozdzielnicach elektrycznych i obudowach sterowniczych, gdzie dopuszczalny jest stopień ochrony IP40. Urządzenie ma kompaktowe wymiary – szerokość 36 mm i głębokość 73 mm – i zapewnia niezawodną ochronę nadprądową w obwodach mieszkaniowych i lekkich komercyjnych. Kształt i wymiary montażowe wyłącznika pasują do standardowych szyn DIN i montażu w panelach w pomieszczeniach technicznych i rozdzielnicach.

Zalety

Ten wyłącznik nadprądowy Schneider Electric zapewnia określoną ochronę nadprądową obwodów odgałęźnych o prądzie znamionowym 16 A, pomagając zapobiegać przeciążeniom przewodów i uszkodzeniom zwarciowym. Obudowa o stopniu ochrony IP40 zapewnia podstawową ochronę przed ciałami stałymi i typowymi warunkami instalacji wewnętrznej. Kompaktowe wymiary i niewielka masa modułu sprawiają, że nadaje się on do układów paneli o dużej gęstości, a jednocześnie upraszcza wymianę i konserwację.

Zastosowanie

• Ochrona obwodów odgałęźnych w budynkach mieszkalnych
• Rozdzielnice elektryczne w lekkich obiektach komercyjnych
• Obudowy sterownicze i pomieszczenia techniczne w warunkach wewnętrznych
• Modernizacja lub wymiana w istniejących rozdzielnicach, gdzie wymagana jest szerokość 36 mm

Kluczowe specyfikacje

• Znamionowy prąd wejściowy: 16 A
• Stopień ochrony: IP40
• Szerokość: 36 mm
• Głębokość: 73 mm
• Masa: 125 g
• Pojedynczy moduł odpowiedni do standardowego montażu panelowego

Sposób użycia

Zainstaluj moduł wyłącznika zgodnie z lokalnymi przepisami elektrycznymi i instrukcją montażu Schneider Electric. Przed podłączeniem przewodów upewnij się, że główne zasilanie jest odizolowane. Zamocuj moduł na odpowiedniej szynie DIN lub w gnieździe panelu, podłącz przewody zasilania wejściowego i wyjściowego do wyznaczonych zacisków i dokręć zaciski zgodnie z zalecanymi ustawieniami producenta. Po instalacji przywróć zasilanie i sprawdź poprawność działania, testując chroniony obwód w kontrolowanych warunkach.

Zalecenia

Stosuj ten wyłącznik w pomieszczeniach zamkniętych, gdzie wystarczający jest stopień ochrony IP40; unikaj miejsc o wysokiej wilgotności, zapyleniu lub bezpośrednim narażeniu na działanie wody. Dostosuj parametry wyłącznika do specyfikacji przewodów i obciążenia oraz przestrzegaj obowiązujących przepisów dotyczących okablowania. W celu skoordynowanej ochrony lub specjalnych zastosowań zapoznaj się z dokumentacją techniczną lub skonsultuj się z wykwalifikowanym elektrykiem.
