Wyłącznik nadmiarowoprądowy HiSmart NV821655 4-biegunowy 63A charakterystyka C (miniaturowy)

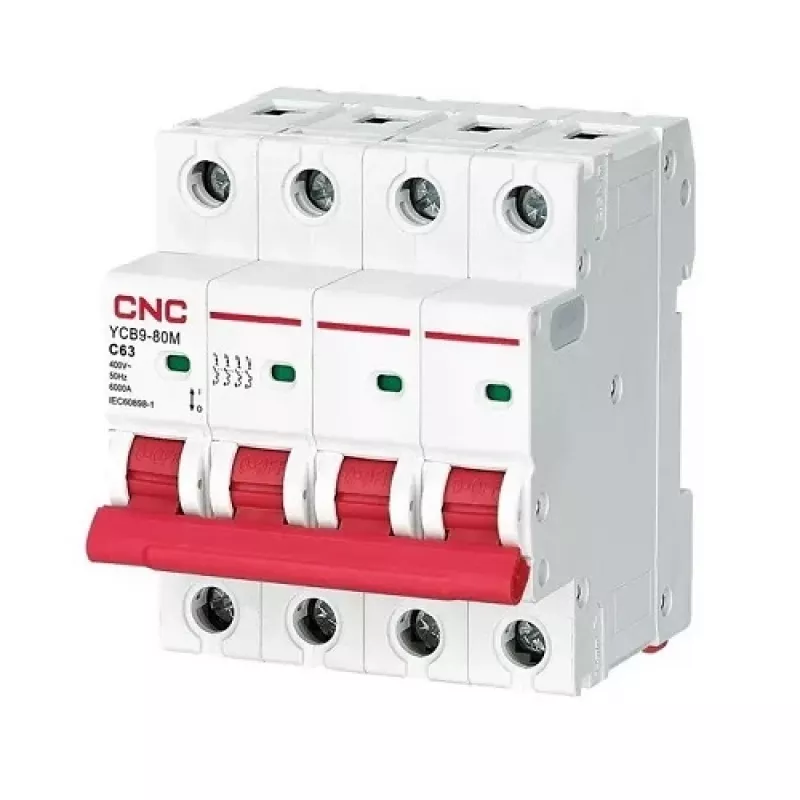

HiSmart NV821655 to 4-biegunowy miniaturowy wyłącznik nadmiarowoprądowy o prądzie znamionowym 63 A i charakterystyce wyzwalania C, przeznaczony do ochrony przed przeciążeniem i zwarciem w instalacjach elektrycznych w budynkach mieszkalnych i lekkich obiektach komercyjnych. Urządzenie umożliwia łączenie i izolację zwarciową obwodów wielofazowych i jest przystosowane do montażu na szynie DIN w rozdzielnicach.

Zalety

Wyłącznik zapewnia połączoną ochronę przeciążeniową i zwarciową o znamionowej zdolności wyłączania 6 kA oraz wyraźne wskazanie położenia styków (czerwony = zamknięte, zielony = otwarte). Wyposażony jest w zabezpieczony przed pomyłką blok zacisków, wykonany z trudnopalnych i odpornych na uderzenia materiałów i umożliwia podłączenie zarówno przewodów, jak i szyn grzebieniowych. Kompaktowe wymiary i standardowy montaż na szynie DIN ułatwiają instalację.

Zastosowanie

• Rozdzielnice elektryczne w budynkach mieszkalnych
• Obwody trójfazowe w lekkich obiektach komercyjnych i małych zakładach przemysłowych
• Ochrona zasilaczy i odbiorników wielobiegunowych
• Modernizacja lub nowy montaż w rozdzielnicach na szynę DIN

Najważniejsze parametry techniczne

• Liczba biegunów: 4
• Prąd znamionowy (In): 63 A
• Charakterystyka wyzwalania: C
• Napięcie znamionowe (Ue): AC 400 V
• Napięcie izolacji (Ui): 500 V
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowa zdolność zwarciowa (Icu): 6000 A (6 kA)
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6000 V
• Trwałość mechaniczna: 20 000 cykli
• Trwałość elektryczna: 8 000 cykli
• Stopień ochrony: IP20
• Podłączenie: przewód lub szyna grzebieniowa; przekrój do 25 mm² / 18-3 AWG
• Przyłącze: górne i dolne
• Montaż: szyna DIN EN 60715 (35 mm) z szybkozłączką
• Temperatura pracy: od -5°C do +40°C (średnia dobowa <35°C)
• Temperatura przechowywania: od -25°C do +70°C
• Wymiary: 85,5 x 78,8 x 71,5 mm
• Normy: IEC 60898-1 / EN 60898-1

Jak używać

Zamontować wyłącznik HiSmart NV821655 na szynie DIN 35 mm w rozdzielnicy, używając szybkozłączki. Podłączyć przewody lub szyny grzebieniowe do zacisków górnych i dolnych, stosując odpowiednie przekroje w podanych granicach. Przed okablowaniem upewnić się, że zasilanie główne jest odłączone. Po instalacji włączyć wyłącznik i sprawdzić wskaźnik położenia styków (czerwony, gdy zamknięty). Przestrzegać lokalnych przepisów dotyczących uziemienia i oznaczeń obwodów.

Zalecenia

Stosować ten 4-biegunowy wyłącznik 63 A o charakterystyce C do ochrony wielofazowej tam, gdzie spodziewane są prądy rozruchowe; dobrać urządzenie jako część skoordynowanego układu ochrony i upewnić się, że zdolność wyłączania i środowisko pracy wyłącznika odpowiadają wymaganiom aplikacji.
