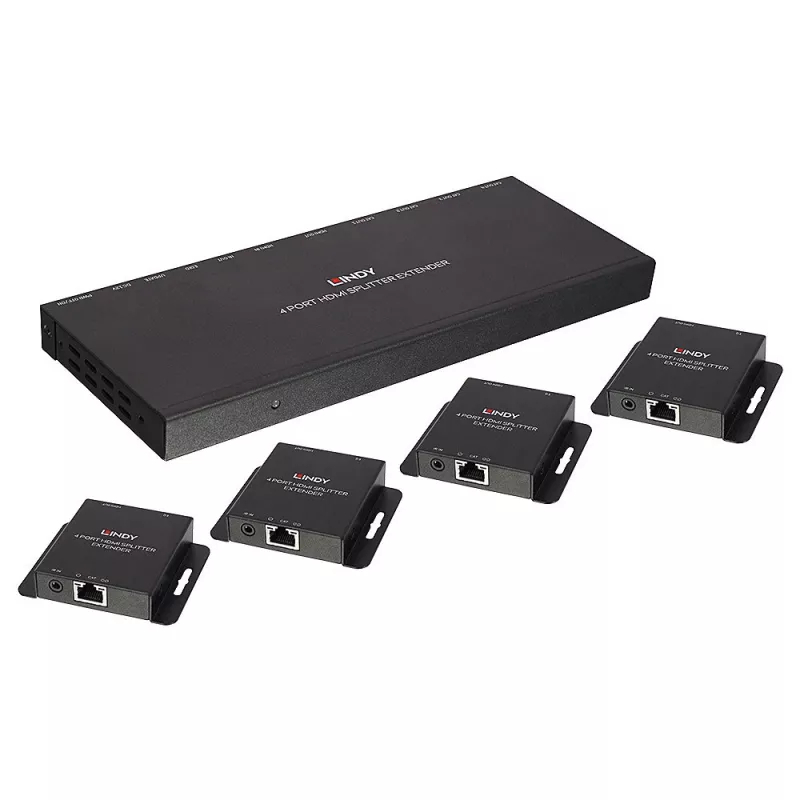

Nadajnik i odbiornik Lindy 70 m Cat.6 4 porty HDMI 4K30 z rozgałęźnikiem IR i wyjściem pętlowym

Rozgałęźnik z wyjściem pętlowym Lindy 70 m Cat.6 4 porty HDMI i IR przesyła sygnał HDMI kablem Cat.6 na odległość do 70 m i dystrybuuje go do czterech zdalnych wyświetlaczy. Obsługuje rozdzielczości wideo do 4K@30Hz i 1080p 3D oraz zawiera przedłużenie podczerwieni (20–60 kHz) za pomocą dostarczonych kabli odbiornika i nadajnika IR. Nadajnik posiada zintegrowane wyjście pętlowe HDMI do lokalnego monitorowania lub kaskadowania dodatkowych nadajników w celu rozbudowy instalacji. Zasilanie po kablu (Power over kabel - PoC) umożliwia zasilanie systemu z pojedynczego zasilacza 12 V DC podłączonego do nadajnika, a smukła konstrukcja ze zintegrowanymi uchwytami montażowymi upraszcza instalację za płaskimi wyświetlaczami.

Zalety

Urządzenie oferuje prostą konfigurację plug-and-play do przedłużania i rozdzielania HDMI za pomocą ekonomicznego kabla Cat.6, z transmisją IR do zdalnego sterowania urządzeniami źródłowymi. Wyjście pętlowe HDMI w nadajniku umożliwia jednoczesne lokalne podgląd i klonowanie EDID; dostępnych jest dziewięć presetów EDID dla szerokiej kompatybilności. PoC redukuje okablowanie, zasilając odbiorniki z zasilacza nadajnika, a śrubowe gniazdo DC zabezpiecza połączenie zasilania w stabilnych instalacjach.

Zastosowanie

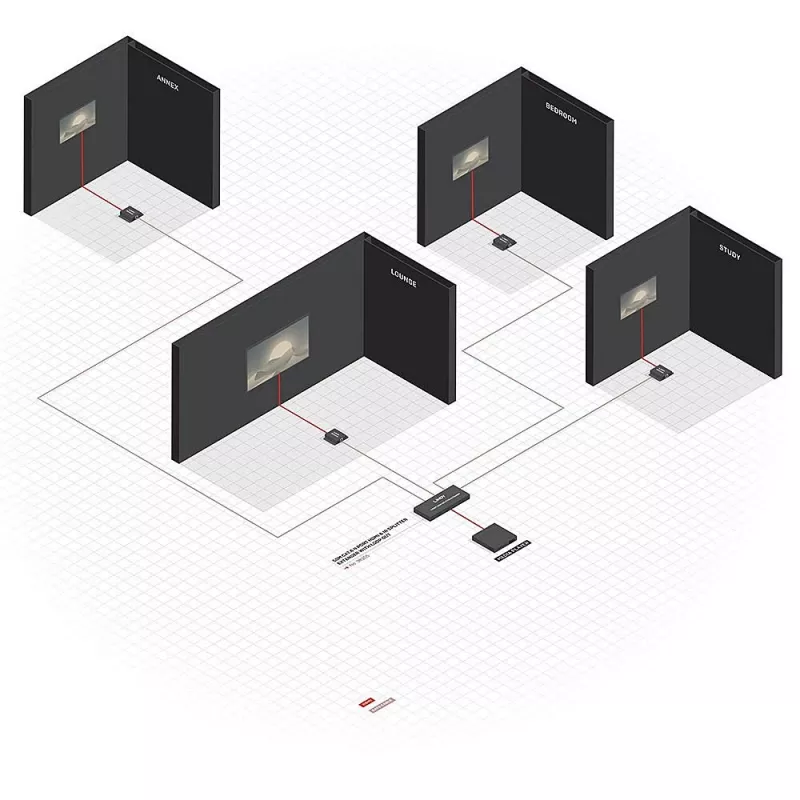

• Sieci digital signage w środowiskach handlowych i korporacyjnych
• Dystrybucja AV w salach lekcyjnych i wykładowych
• Wielostrefowe instalacje kina domowego i mediów
• Systemy wyświetlaczy w służbie zdrowia i na ekranach w poczekalniach

Kluczowe specyfikacje

• Maksymalna odległość transmisji: do 70 m (kabel Cat.6 o pełnym przewodniku, połączenie bezpośrednie)
• Obsługiwane rozdzielczości: do 4K @ 30 Hz, 1080p 3D
• Zakres częstotliwości IR: 20–60 kHz

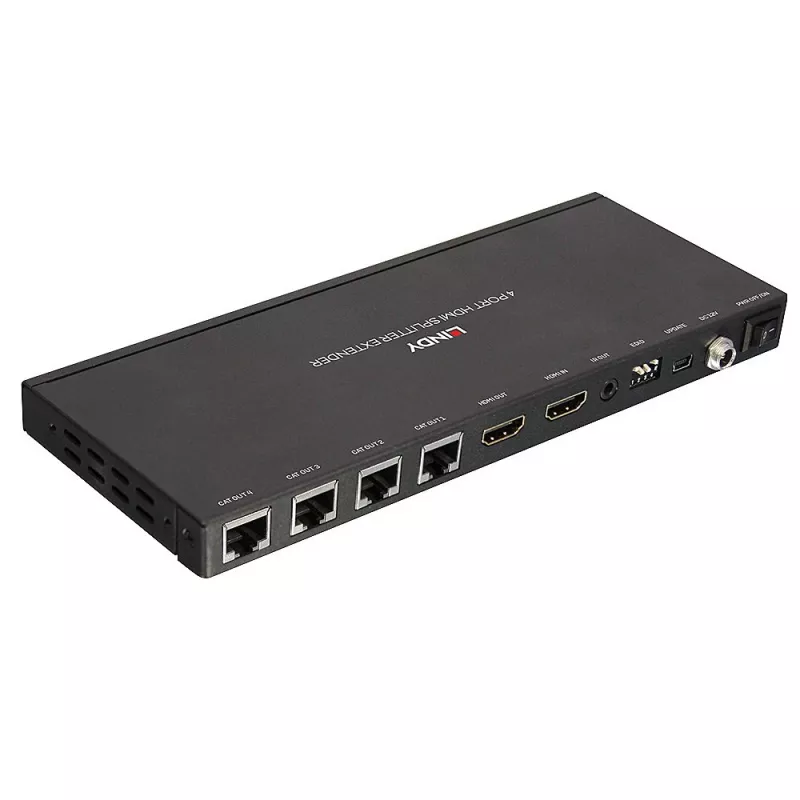

• Porty: wyjście pętlowe HDMI nadajnika, wejście/wyjście HDMI w jednostkach, 4 wyjścia odbiornika
• Zasilanie: 12 V DC, zasilacz 2,5 A (PoC z nadajnika)
• Typ kabla: zalecany Cat.6 U/UTP; jakość oraz użycie puszek ściennych lub paneli krosowych może zmniejszyć odległości
• Kolor: czarny

Jak używać

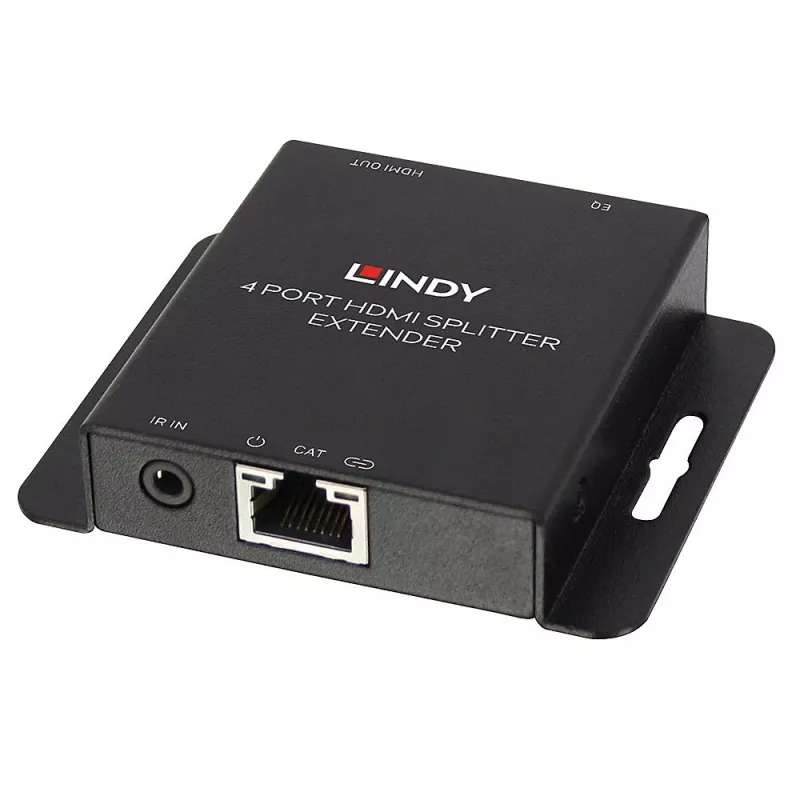

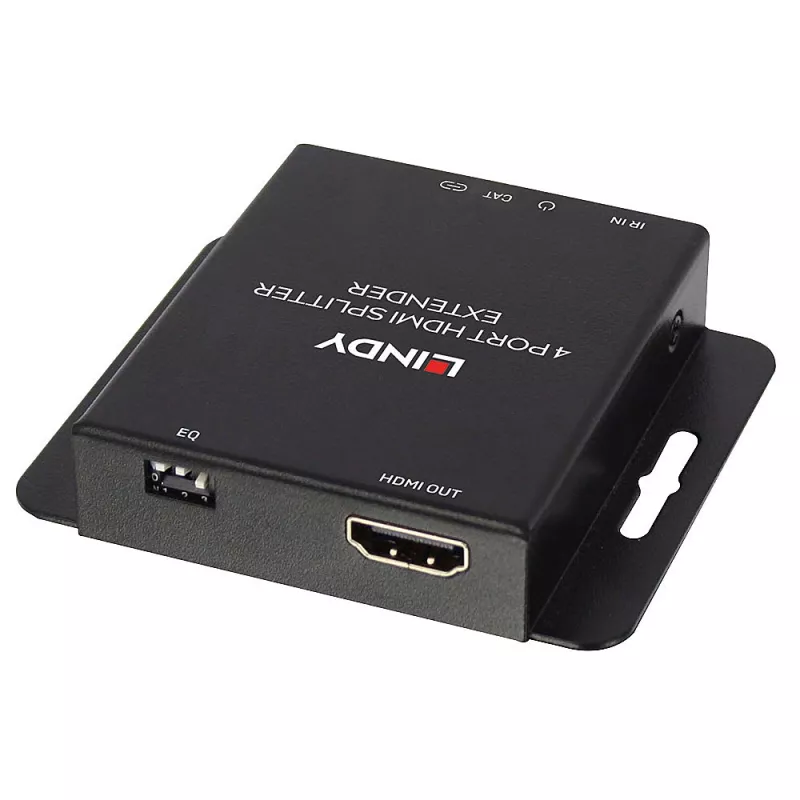

Podłącz źródło HDMI do wejścia HDMI nadajnika i poprowadź kable Cat.6 od nadajnika do każdego odbiornika (zalecany Cat.6 o pełnym przewodniku dla pełnej odległości i rozdzielczości). Podłącz dostarczony odbiornik IR po stronie odbiornika i nadajnik IR do źródła, jeśli wymagane jest pilotów. Podłącz zasilacz 12 V DC do śrubowego gniazda DC nadajnika; dostarczy to zasilanie do podłączonych odbiorników przez PoC. Użyj wyjścia pętlowego HDMI nadajnika do podłączenia lokalnego wyświetlacza w celu monitorowania lub do kaskadowania dodatkowych nadajników przy rozbudowie do większej liczby wyświetlaczy.

Zalecenia

Dla najlepszej wydajności używaj wysokiej jakości kabla Cat.6 o pełnym przewodniku i unikaj dodatkowych sprzęgaczy, paneli krosowych lub puszek ściennych między nadajnikiem a odbiornikiem. Jeśli dłuższe odcinki lub maksymalna rozdzielczość są krytyczne, przetestuj instalację od końca do końca i zweryfikuj ustawienia EDID przy użyciu dostępnych presetów.
