Nadzorca napięcia zasilania Texas Instruments TL7705ACP — monitorowanie 3–18 V, DIP-8

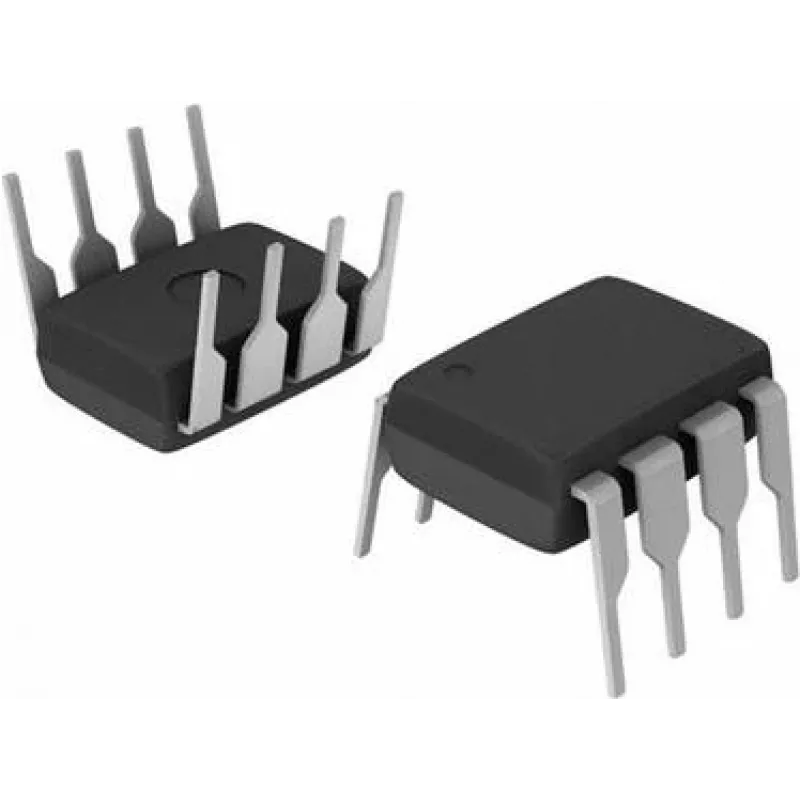

Texas Instruments TL7705ACP to nadzorca napięcia zasilania w obudowie DIP-8, przeznaczony do monitorowania pojedynczych szyn zasilających z wybieranym zakresem progów od 3 V do 18 V. Łączy on funkcje detekcji napięcia i wyjścia resetu, aby zapewnić kontrolowany rozruch, ochronę przed zanikiem napięcia oraz niezawodne sygnalizowanie resetu dla mikrokontrolerów, układów cyfrowych i systemów wbudowanych. Układ pomaga zapobiegać nieokreślonemu zachowaniu systemu podczas spadków napięcia i zapewnia uporządkowaną pracę podczas sekwencjonowania zasilania i awarii zasilania.

Zalety

TL7705ACP oferuje szeroki zakres detekcji odpowiedni zarówno dla systemów niskonapięciowych, jak i wyższonapięciowych, zachowując przy tym kompaktową obudowę DIP-8 do łatwego montażu przewlekanego. Integruje precyzyjną detekcję progową i funkcję nadzorcy resetu w jednym układzie, redukując liczbę zewnętrznych komponentów i upraszczając projektowanie płytki. Dedykowane wyjście resetu dostarcza czysty sygnał resetu w warunkach zbyt niskiego napięcia i cyklach zasilania, zwiększając niezawodność systemu bez skomplikowanych układów zewnętrznych.

Zastosowanie

• Ochrona mikrokontrolerów i MCU przed zanikiem napięcia
• Nadzór zasilania w systemach wbudowanych i elektronice użytkowej
• Sekwencjonowanie zasilania i kontrolowany rozruch systemów wieloszynowych
• Przemysłowe urządzenia sterownicze wymagające niezawodnej sygnalizacji resetu

Kluczowe specyfikacje

• Zakres monitorowania napięcia zasilania: 3 V do 18 V
• Typ obudowy: przewlekana DIP-8
• Funkcja nadzorcy resetu do wykrywania zbyt niskiego napięcia
• Jednokanałowa detekcja napięcia i wyjście resetu
• Niska liczba zewnętrznych komponentów; zintegrowane funkcje nadzorcze

Sposób użycia

Umieść TL7705ACP na płytce jako układ przewlekany w obudowie DIP-8 i podłącz monitorowaną szynę zasilającą do odpowiedniego pinu wejściowego zgodnie z kartą katalogową układu. Zapewnij wymagane kondensatory obejściowe na pinach zasilających i poprowadź wyjście resetu do wejścia resetu docelowego mikrokontrolera lub układu logicznego. Skonfiguruj wszelkie dodatkowe zewnętrzne komponenty podciągające lub ściągające zgodnie z zaleceniami dla zamierzonych poziomów logicznych. Postępuj zgodnie z zalecanymi przez producenta zasadami rozmieszczenia i odsprzęgania, aby zapewnić stabilną detekcję i niezawodny czas resetu.

Zalecenia

Stosuj TL7705ACP w systemach, w których pojedyncza monitorowana szyna wymaga niezawodnego nadzoru resetu; zweryfikuj zachowanie progowe i czasowe w odniesieniu do marginesów napięcia systemu i zapewnij odpowiednie odsprzęganie blisko układu. Do nadzoru wieloszynowego lub określonych wymagań czasowych rozważ uzupełniające układy nadzorcze lub zewnętrzne komponenty czasowe, jeśli to konieczne.
