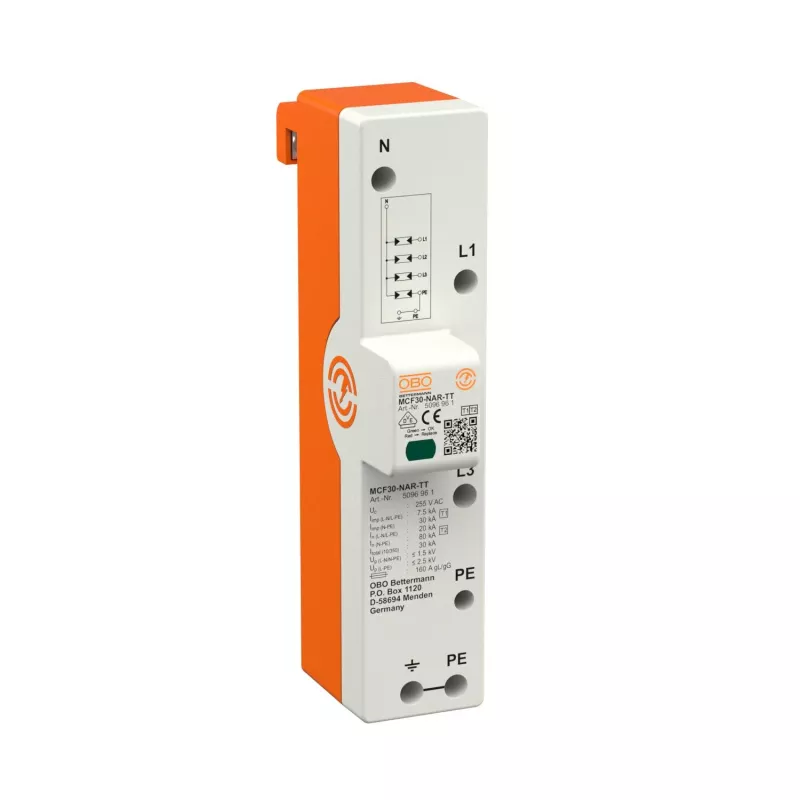

OBO BETTERMANN OBO MCF30-NAR-TT LightningControllerRail 3-biegunowy łączony ogranicznik przepięć i napięć z NPE 255V

OBO MCF30-NAR-TT to łączony ogranicznik prądów piorunowych i przepięć (SPD typu 1+2) zaprojektowany dla trójfazowych systemów zasilania TN-S i TT. Jego wyjątkową cechą jest bardzo niski poziom ochrony napięciowej poniżej 1,5 kV, co zapewnia bezpieczeństwo wrażliwych urządzeń odbiorczych nawet w trudnych warunkach przepięciowych. Urządzenie integruje 3-biegunowy ogranicznik z modułem NPE (neutralno-ochronnym), zapewniając pełną ochronę wszystkich przewodów fazowych oraz ścieżki neutralno-ziemnej.

Zalety

Ten ogranicznik łączy wysoką zdolność odprowadzania prądów typu 1 z niskim poziomem ochrony typu 2 w jednym kompaktowym urządzeniu. Moduł NPE oparty na iskierniku bezpiecznie odprowadza wysokie prądy udarowe, podczas gdy moduły fazowe oparte na warystorach zapewniają szybką reakcję i doskonałe ograniczanie napięcia. Zintegrowany bezpotencjałowy styk przełączny umożliwia zdalne monitorowanie stanu ogranicznika, co pozwala na szybką identyfikację uszkodzonego modułu bez przerywania zasilania. Obudowa montowana na szynę DIN wykonana jest z bezhalogenowego, trudnopalnego termoplastu (UL 94 V-0) i oferuje stopień ochrony IP20, co czyni ją odpowiednią do instalacji w rozdzielnicach i przemysłowych szafach sterowniczych. Urządzenie jest bezobsługowe i zaprojektowane z myślą o długiej żywotności, z wysoką zdolnością gaszenia prądów następczych 50 kA, co zapewnia niezawodne działanie nawet w sieciach o wysokich prądach zwarciowych.

Zastosowanie

• Trójfazowe systemy zasilania (TN-S, TT) o napięciu znamionowym 230/400 V
• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych, komercyjnych i mieszkalnych
• Instalacje wymagające łączonej ochrony odgromowej i przepięciowej zgodnie z IEC 61643-11 i EN 61643-11
• Zastosowania, w których wymagane jest zdalne sygnalizowanie stanu ogranicznika do celów konserwacyjnych
• Środowiska o temperaturach pracy od -40 °C do +80 °C

Kluczowe specyfikacje

• Typ SPD: Typ 1 + Typ 2 (Klasa I + II)
• Liczba biegunów: 3P+NPE
• Maksymalne ciągłe napięcie pracy (Uc): 255 V AC
• Znamionowy prąd wyładowczy (In, 8/20 µs) na biegun: 30 kA; całkowity: 90 kA
• Prąd udarowy (Iimp, 10/350 µs) na biegun: 7,5 kA; całkowity: 30 kA
• Poziom ochrony napięciowej (Up): < 1,5 kV
• Zdolność gaszenia prądów następczych (Ifi): 50 kA
• Czas reakcji: < 100 ns
• Montaż: szyna DIN 35 mm
• Przekrój przyłącza: drut 1,5–35 mm², linka 1,5–25 mm²
• Maksymalny bezpiecznik zapasowy: 315 A gL/gG
• Sygnalizacja zdalna: bezpotencjałowy styk przełączny
• Stopień ochrony: IP20
• Materiał obudowy: termoplast, UL 94 V-0
• Temperatura pracy: -40 °C do +80 °C
• Normy: IEC 61643-11, EN 61643-11

Zalecenia

Aby uzyskać optymalną ochronę, należy zainstalować MCF30-NAR-TT jak najbliżej punktu wejścia zasilania do budynku, zapewniając krótkie i proste przewody przyłączeniowe. Stosować odpowiednie bezpieczniki zapasowe (maks. 315 A gL/gG) i sprawdzić zgodność instalacji uziemiającej. Styk sygnalizacji zdalnej należy podłączyć do systemu monitorowania, aby umożliwić natychmiastowe wykrycie awarii ogranicznika. Zaleca się regularną kontrolę wzrokową wskaźników stanu, zwłaszcza po znanych zdarzeniach piorunowych.
