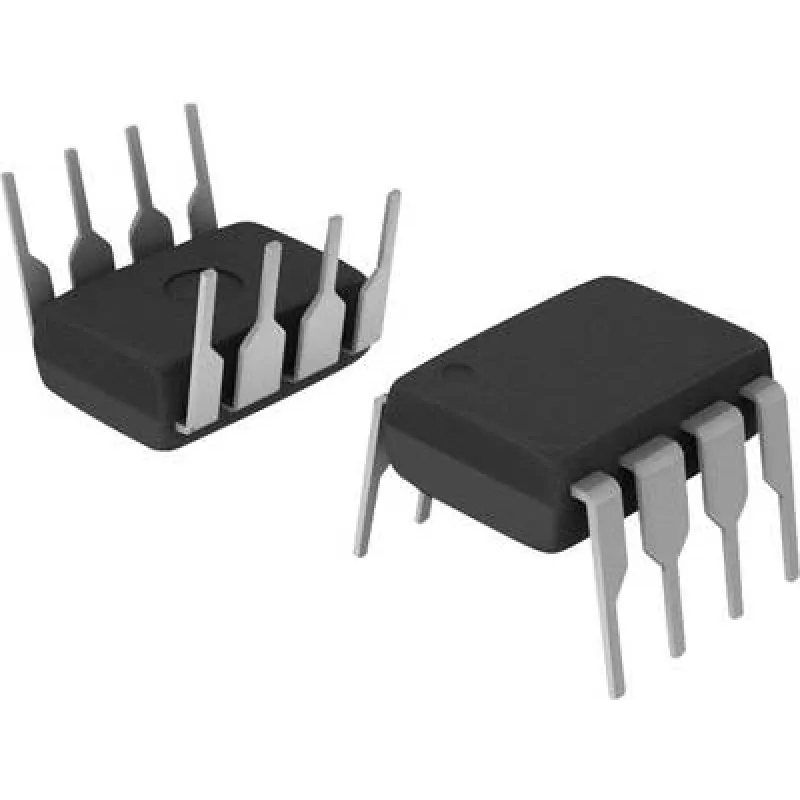

Optocoupler gate driver BROADCOM ACPL-4800-000E DIP-8 Push-Pull Totem-Pole DC

BROADCOM ACPL-4800-000E to driver bramki optoizolatora w obudowie DIP-8 ze stopniem wyjściowym push-pull (totem-pole) prądu stałego zaprojektowany w celu zapewnienia izolacji galwanicznej między logiką sterującą a stopniami mocy przełączania. Dostarcza izolowanych sygnałów sterujących dla tranzystorów mocy i IGBT w aplikacjach przełączających i wspiera zarówno topologie sterowania bramką niskonapięciową, jak i wysokonapięciową, gdy używany jest z odpowiednimi elementami zewnętrznymi. Urządzenie nadaje się do stosowania w napędach silnikowych, zasilaczach impulsowych, falownikach i innych aplikacjach wymagających niezawodnej izolacji i szybkich przejść bramkowych.

Zalety

ACPL-4800-000E integruje stopień wyjściowy totem-pole dla efektywnego sterowania push-pull, oferując kontrolowaną wydajność wyjściową sterowania i zmniejszoną liczbę zewnętrznych komponentów w porównaniu z dyskretnymi rozwiązaniami izolacyjnymi. Jego obudowa przewlekana DIP-8 umożliwia proste prototypowanie i wymianę w starszych płytkach, natomiast odizolowane optycznie wejście zapewnia separację galwaniczną między układami kontrolnymi a urządzeniami mocy, poprawiając bezpieczeństwo systemu i redukując zakłócenia pętli masy. Urządzenie wspiera szybkie przełączanie odpowiednie do zadań sterowania bramką średniej prędkości i zapewnia przewidywalne charakterystyki elektryczne w typowych warunkach pracy.

Zastosowanie

• Sterowanie bramką tranzystorów MOSFET mocy i IGBT w sterownikach silników
• Izolowane stopnie sterujące w zasilaczach impulsowych
• Sterowanie bramką falownika w systemach energii odnawialnej i UPS
• Izolacja ogólnego przeznaczenia między sterownikami na poziomie logicznym a stopniami mocy

Kluczowe specyfikacje

• Typ obudowy: DIP-8 przewlekana
• Stopień wyjściowy: push-pull (totem-pole) DC
• Metoda izolacji: izolacja galwaniczna optyczna
• Przeznaczenie: sterowanie bramką dla tranzystorów mocy i IGBT
• Przydatność przełączania: przejścia bramkowe średniej prędkości
• Typ wejścia: wejście optoizolatora sterowane diodą LED

Sposób użycia

Umieść ACPL-4800-000E w kompatybilnym gnieździe DIP-8 lub wlutuj go w footprint PCB przewlekany, zgodnie z rozpiską pinów urządzenia i zalecaną polaryzacją dla diody LED wejściowej. Podłącz diodę LED wejściową do logiki sterującej za pośrednictwem odpowiedniego rezystora ograniczającego prąd. Po stronie wyjściowej zapewnij wymagane szyny zasilające i podłącz wyjścia totem-pole do bramki docelowego tranzystora mocy lub IGBT, dodając rezystory bramkowe lub komponenty kompensacji Millera w razie potrzeby, dostosowane do konkretnego urządzenia mocy i prędkości przełączania. Zapewnij odpowiednie odległości izolacyjne i upływu na PCB, aby zachować integralność izolacji i stosuj praktyki zarządzania termicznego odpowiednie do aplikacji.

Zalecenia

Używaj zalecanych poziomów prądu wejściowego, aby utrzymać niezawodną aktywację diody LED i przestrzegaj bezwzględnych maksymalnych wartości znamionowych urządzenia. Podczas sterowania urządzeniami o wysokim ładunku bramki dobierz odpowiednie rezystory bramkowe i rozważ zewnętrzne buforowanie lub przesuwanie poziomu w razie potrzeby. Zweryfikuj wymagania dotyczące izolacji i zachowaj separację między masami sterowania i mocy; zastosuj kondensatory odsprzęgające blisko pinów zasilających urządzenia, aby zminimalizować szumy przełączania i poprawić stabilność.
