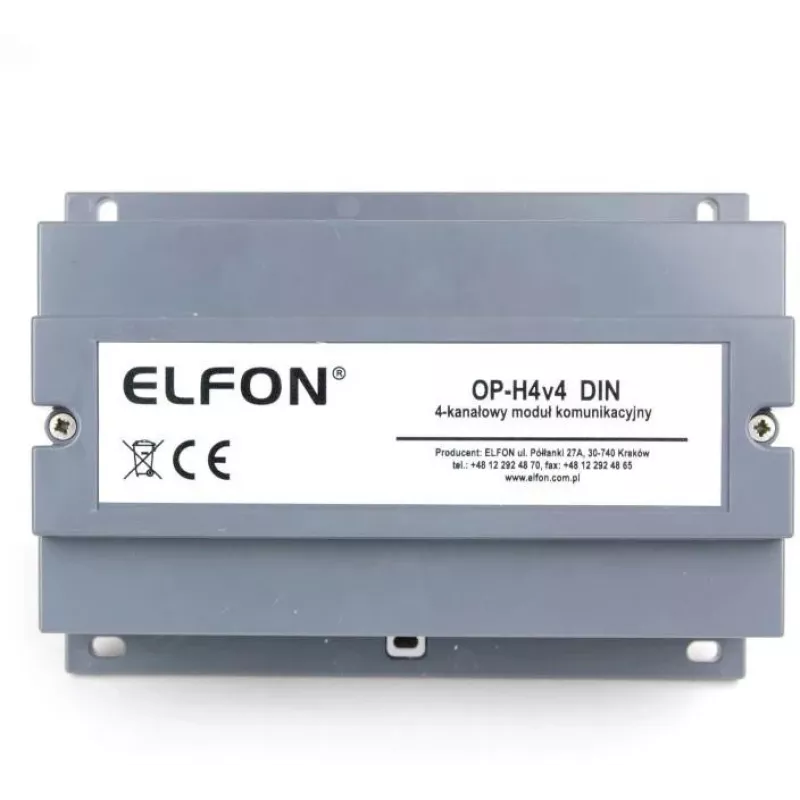

OPTOMA OP-H4v4 Konwerter poziomów M-Bus na szynę DIN z RS-232/RS-485, 24 V AC/DC, do 20 urządzeń podrzędnych M-Bus

OPTOMA OP-H4v4 to kompaktowy konwerter poziomów M-Bus montowany na szynie DIN, zaprojektowany do łączenia liczników energii M-Bus z systemami komunikacji szeregowej. Zapewnia galwanicznie izolowane interfejsy między masterem M-Bus a maksymalnie 20 urządzeniami podrzędnymi, oferując jednocześnie łączność RS-232 i RS-485 do integracji z systemami zarządzania budynkiem lub systemami akwizycji danych.

Zalety

Moduł upraszcza podłączanie liczników M-Bus do nowoczesnych sieci sterowania. Dzięki obudowie na szynę DIN możliwa jest szybka instalacja w szafach elektrycznych, a szeroki zakres napięcia zasilania i niski pobór mocy zapewniają niezawodne działanie w różnych środowiskach. Wbudowane przełączniki DIP do konfiguracji prędkości transmisji i terminacji ułatwiają konfigurację bez dodatkowego oprogramowania.

Zastosowanie

• Pomiar energii oparty na M-Bus (ciepło, woda, gaz, energia elektryczna)
• Automatyka budynkowa i projekty inteligentnego opomiarowania
• Integracja urządzeń M-Bus z kontrolerami RS-232 lub RS-485
• Zarządzanie obiektami przemysłowymi i komercyjnymi

Kluczowe specyfikacje

• Pojemność urządzeń podrzędnych M-Bus: do 20 urządzeń
• Interfejsy: master M-Bus, RS-232, RS-485
• Zasilanie: 24 V AC/DC
• Pobór mocy: mniej niż 3 W
• Izolacja galwaniczna między M-Bus, linią szeregową i zasilaniem
• Montaż na szynie DIN (35 mm)
• Temperatura pracy: -20°C do +55°C
• Temperatura przechowywania: -25°C do +70°C
• Diody LED sygnalizujące zasilanie i aktywność danych

Zalecenia

Podczas integracji OP-H4v4 należy upewnić się, że polaryzacja M-Bus jest prawidłowa, a całkowita długość kabla i liczba urządzeń podrzędnych nie przekraczają specyfikacji konwertera. Użyj przełączników DIP, aby ustawić odpowiednie prędkości transmisji dla obu stron M-Bus i szeregowej, a terminację RS-485 włączaj tylko na fizycznych końcach linii magistrali.
