Panel krosowy InLine Kat.6 24 porty 19 inch 1U czarny RAL9005

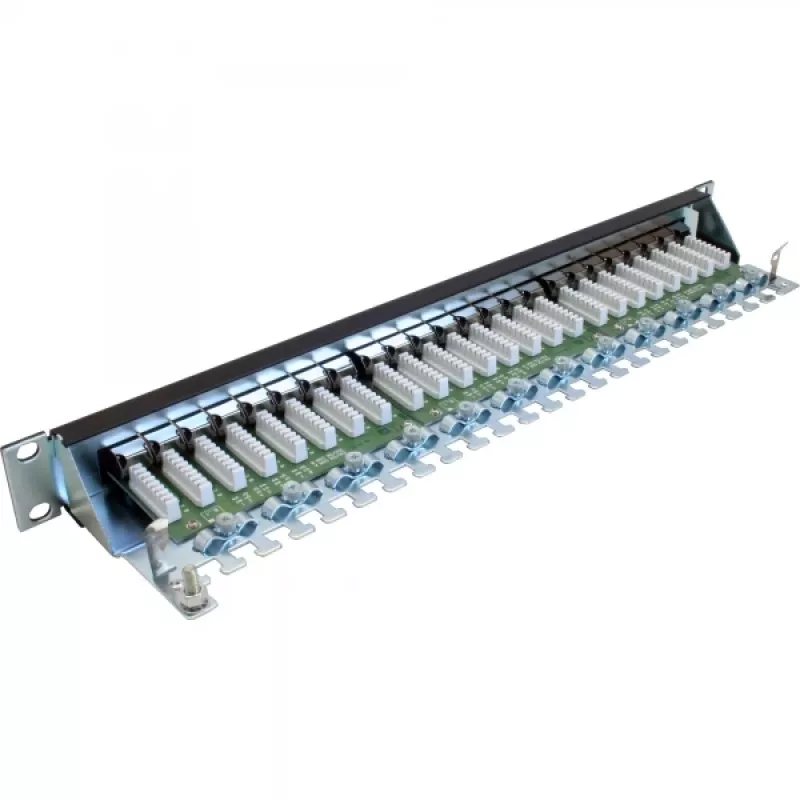

Panel krosowy InLine Kat.6 24 porty 19" 1U w kolorze czarnym RAL9005 to kompaktowe, w pełni ekranowane rozwiązanie z 24 portami do szaf rack 19". Obsługuje okablowanie kategorii 6 i wykorzystuje złącza zaciskane LSA do zakończenia maksymalnie 24 kabli instalacyjnych. Konstrukcja o połowie wysokości umożliwia umieszczenie dwóch paneli w jednej jednostce 1U, co pozwala uzyskać 48 portów przy ograniczonej przestrzeni w szafie. Ponumerowane porty RJ45 oraz obudowa z tylnymi śrubami radełkowanymi umożliwiają łatwy dostęp i identyfikację kabli.

Zalety

W pełni ekranowana konstrukcja redukuje zakłócenia elektromagnetyczne i poprawia integralność sygnału. Obsługa Kat.6 zapewnia kompatybilność z szybkimi sieciami Ethernet. Złącza zaciskane LSA umożliwiają pewne, wspomagane narzędziowo zakończenie kabli instalacyjnych. Forma 1U o połowie wysokości pozwala zaoszczędzić miejsce w szafie, umożliwiając umieszczenie dwóch paneli i uzyskanie 48 portów w jednej jednostce rackowej. Sekwencyjnie ponumerowane porty RJ45 upraszczają zarządzanie portami i ich dokumentację.

Zastosowanie

• Okablowanie strukturalne w biurach i punktach dystrybucyjnych
• Małe i średnie szafy serwerowe wymagające dużej gęstości portów
• Sieci Ethernet Kat.6 oraz instalacje głosowe i transmisji danych
• Środowiska wymagające łączności ekranowanej

Kluczowe dane techniczne

• Marka: InLine
• Model / MPN: 76224S
• EAN: 4043718076215
• Porty: 24 RJ45
• Standard: do Kat. 6
• Montaż: szafa 19", połowa wysokości (1U)
• Typ złącza: zaciskane LSA
• Ekranowanie: w pełni ekranowany
• Kolor: czarny (RAL9005)

Sposób użycia

Zamontuj panel krosowy w szafie 19" za pomocą otworów montażowych. Zakończ każdy kabel instalacyjny w złączach zaciskanych LSA zgodnie ze schematem połączeń (TIA/EIA lub lokalnym standardem). Podłącz kable krosowe do ponumerowanych portów RJ45 do urządzeń sieciowych. Aby uzyskać dostęp do tyłu panelu, odkręć śruby radełkowane, otwórz obudowę, poprowadź i zamocuj kable, a następnie zamknij obudowę i ponownie dokręć śruby.

Zalecenia

Aby uzyskać najlepszą wydajność, stosuj okablowanie Kat.6 lub wyższe, przestrzegaj wybranego standardu okablowania w celu spójnego odwzorowania par oraz zapewnij prawidłowe uziemienie panelu ekranowanego i podłączonych kabli.
