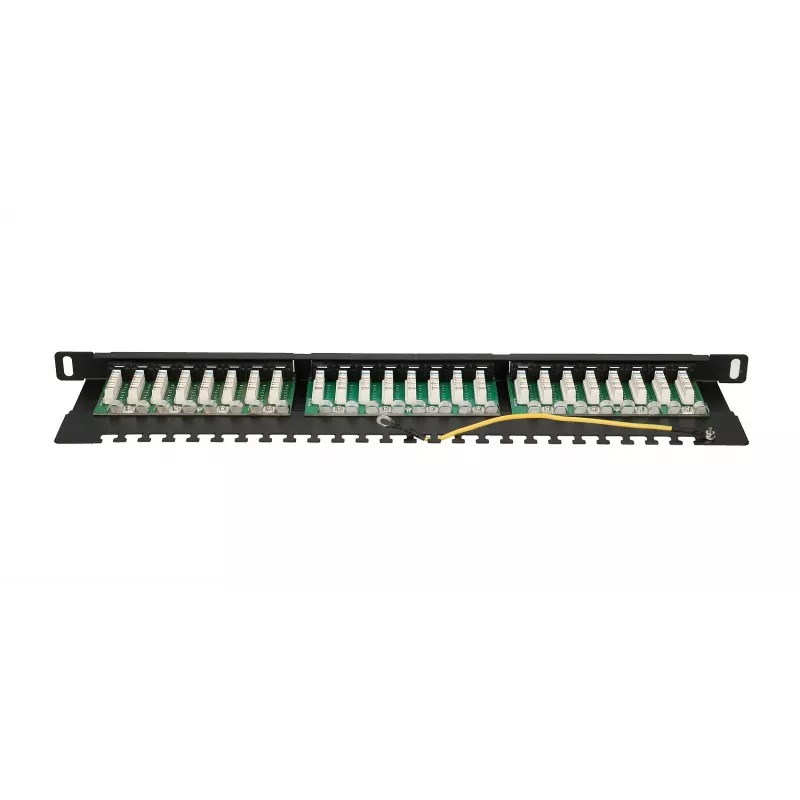

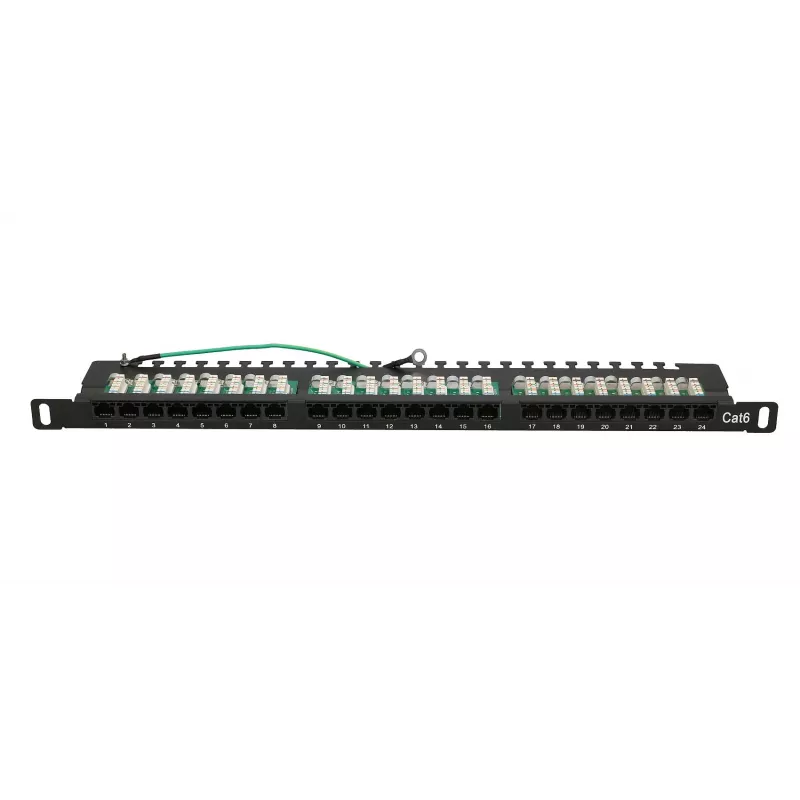

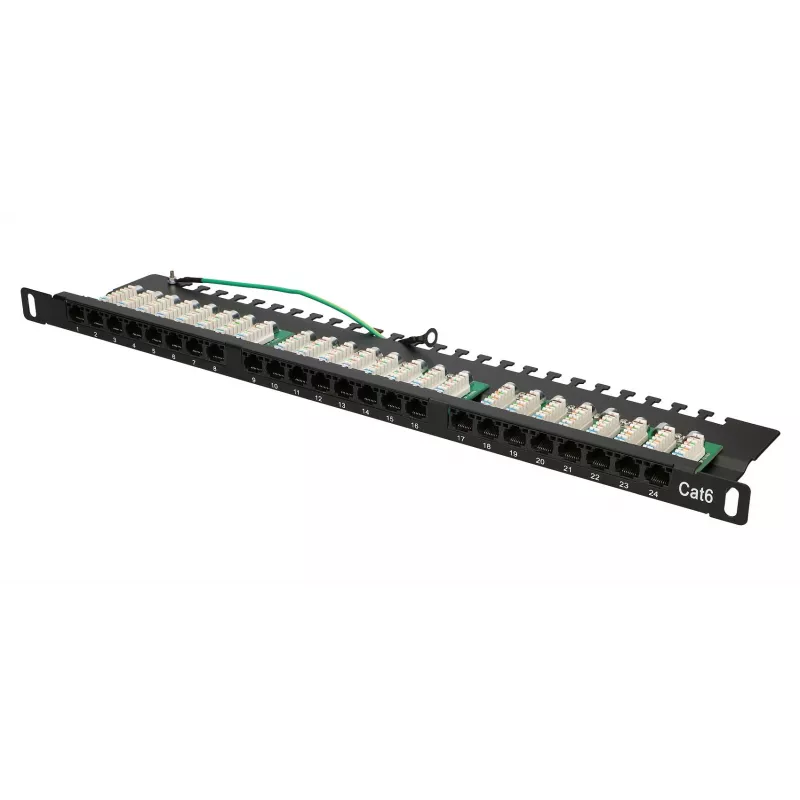

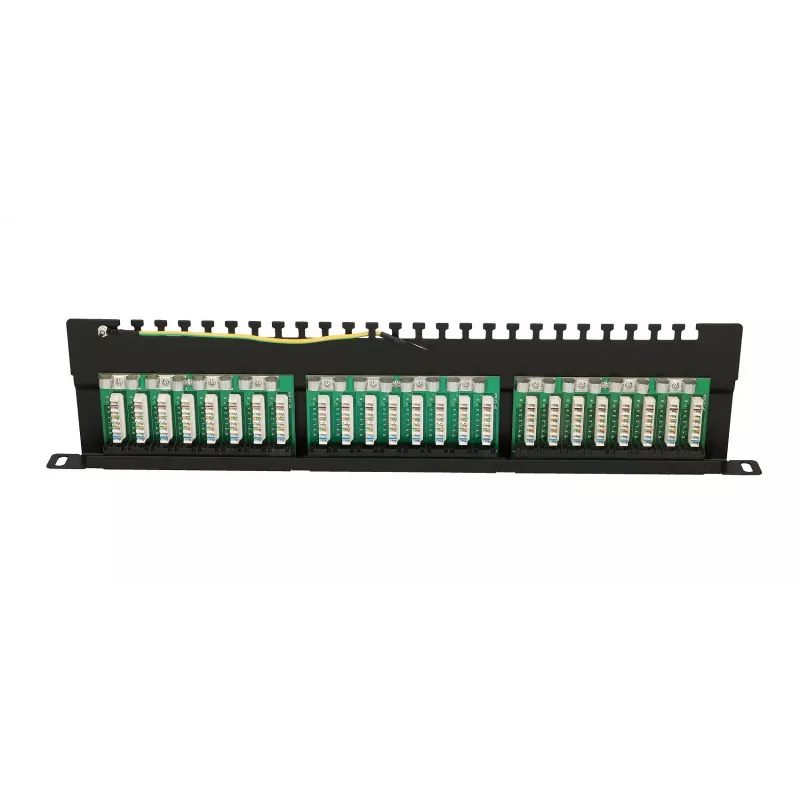

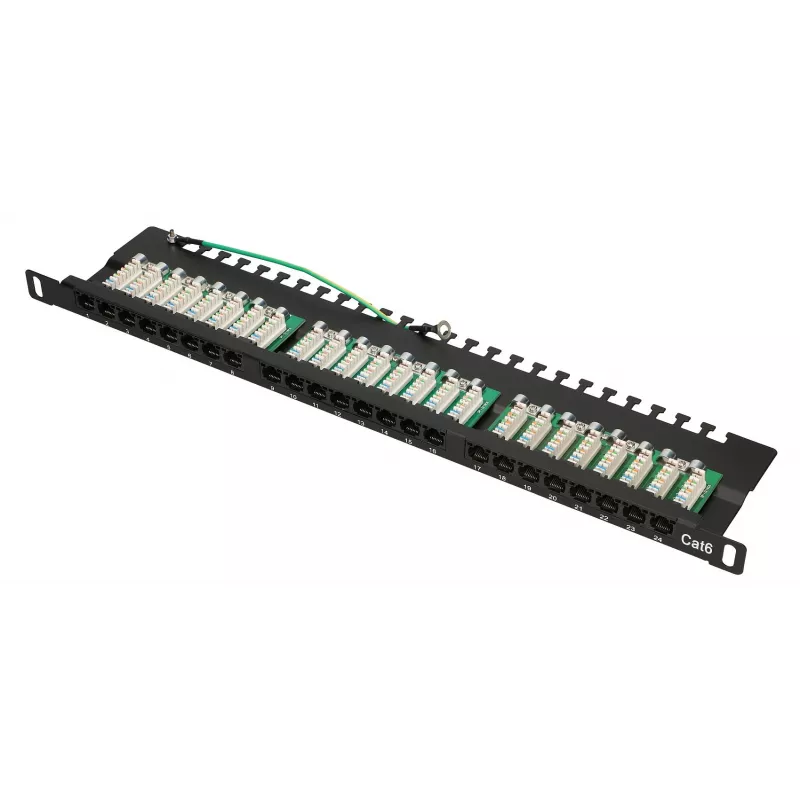

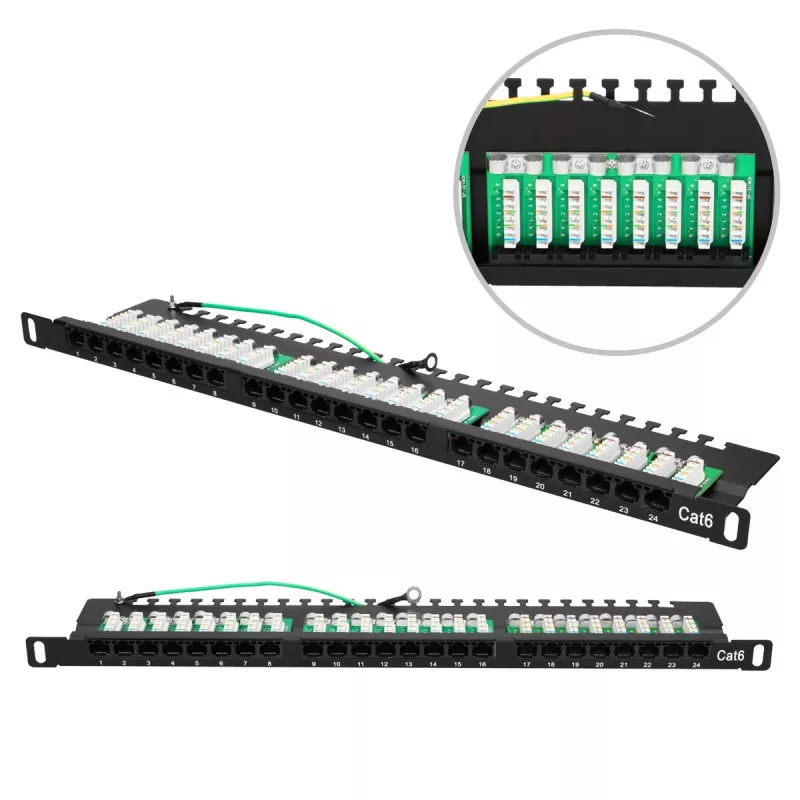

Patch Panel Extralink CAT6 UTP 0.5U 24 Port

Patch Panel Extralink CAT6 UTP 0.5U 24 Port to kompaktowy panel krosowy montowany w szafie rack, przeznaczony do okablowania strukturalnego w szafach 19-calowych. Oferuje 24 porty RJ-45 zgodne z okablowaniem Cat6 UTP oraz zapewnia oszczędność miejsca dzięki wysokości 0,5U, co pozwala na umieszczenie dwóch paneli w jednej jednostce rack 1U. Panel jest wykończony na czarno i służy do porządkowania oraz centralizacji połączeń poziomych, zapewniając niezawodne połączenia ethernetowe między krosami a aktywnym sprzętem sieciowym.

Zalety

Ten panel krosowy obsługuje połączenia Cat6 UTP i wykorzystuje standardowe porty RJ-45, aby zachować branżowe standardy okablowania oraz kompatybilność z istniejącymi krosami. Jego wysokość 0,5U optymalizuje przestrzeń w szafie, umożliwiając większą gęstość portów na jednostkę rack. Urządzenie ułatwia zarządzanie kablami, zapewniając wyraźny punkt połączeniowy dla okablowania poziomego, i jest kompatybilne ze standardowym sprzętem montażowym do szaf 19-calowych oraz śrubami montażowymi stosowanymi dla urządzeń aktywnych.

Przeznaczenie

• Szafy sieciowe w biurach wymagające dużej gęstości portów przy ograniczonej przestrzeni
• Serwerownie i szafy telekomunikacyjne do terminacji okablowania poziomego
• Instalacje okablowania strukturalnego z użyciem okablowania Cat6 UTP
• Punkty dystrybucyjne, gdzie dwa panele 0,5U są łączone, aby zapewnić 48 portów w 1U

Kluczowe specyfikacje

• Liczba portów: 24 RJ-45
• Obsługiwana kategoria kabla: Cat6 (UTP, nieekranowana skrętka)
• Wysokość w racku: 0,5U (pół jednostki)
• Szerokość rack: 482,6 mm (kompatybilny ze standardem 19")
• Kolor: czarny

Sposób użycia

Zamontuj panel krosowy w standardowej szafie 19-calowej, używając tych samych śrub i punktów montażowych co dla urządzeń aktywnych. Zakończ każdą wiązkę kabla poziomego na odpowiednim bloku IDC lub nożowym z tyłu panelu, stosując narzędzie uderzeniowe i przestrzegając wybranego schematu okablowania (T568A lub T568B), aby zachować spójność pinów. Podłącz kable krosowe z przednich portów RJ-45 do przełączników, routerów lub innych urządzeń aktywnych, aby utworzyć łącza sieciowe. Oznacz porty według potrzeb, aby udokumentować połączenia i ułatwić przyszłą konserwację.

Rekomendacje

Używaj kabli krosowych z odpowiednią kategorią Cat6 oraz przestrzegaj spójnych standardów okablowania (T568A lub T568B) w całej instalacji. Utrzymuj przebiegi kablowe w porządku za pomocą akcesoriów do zarządzania kablami oraz unikaj ostrych zagięć i nadmiernego naprężenia zakończonych kabli, aby zachować integralność sygnału.
