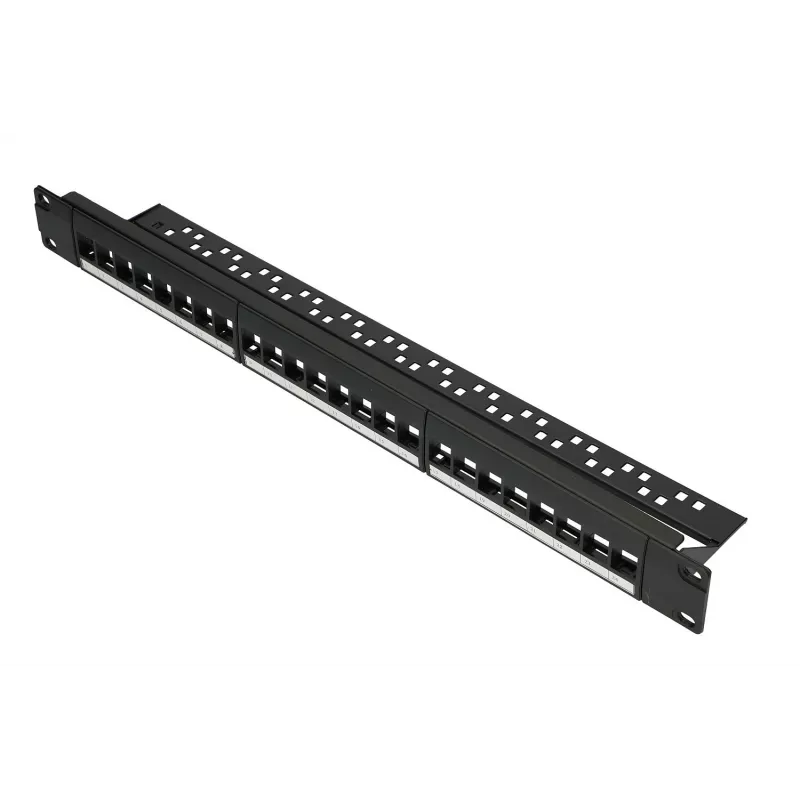

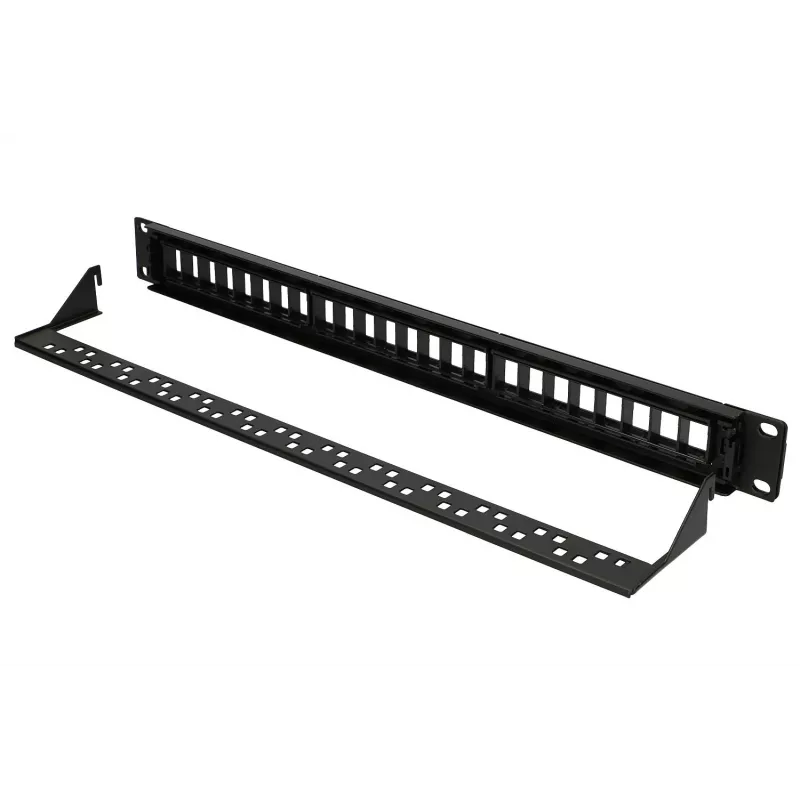

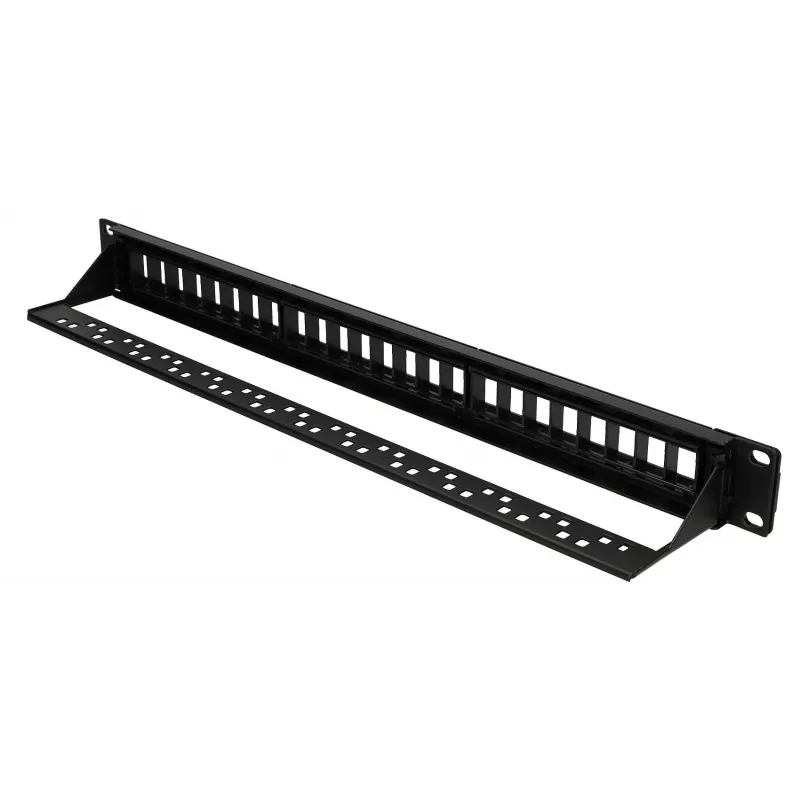

Patchpanel Extralink 24-port U/UTP (UTP) modułowy, 1U, czarny, szerokość 482,6 mm

Modułowy panel krosowy Extralink 24-portowy U/UTP to montowany w szafie rack moduł 1U przeznaczony do zakańczania i organizowania okablowania poziomego UTP w małych i średnich sieciach strukturalnych. Panel mieści 24 modułowe gniazda keystone w kompaktowej obudowie o szerokości 482,6 mm z czarnym wykończeniem, umożliwiając elastyczną konfigurację portów RJ45 i prostą integrację ze standardowym rackiem 19". Jego modułowa konstrukcja pozwala na instalację gniazd keystone różnych kategorii, aby dopasować się do wymaganego standardu połączenia i zachować odpowiednią wydajność sygnału.

Zalety

Modułowa konstrukcja umożliwia wyposażenie panelu w dokładnie takie gniazda keystone, jakie są potrzebne, upraszczając modernizacje i instalacje mieszanych kategorii bez wymiany całego panelu. Montaż wykorzystuje standardowe śruby do racka 19" i zajmuje przestrzeń 1U, oszczędzając głębokość szafy przy jednoczesnym zachowaniu schludnego punktu dystrybucyjnego z przodu. Czarna obudowa malowana proszkowo zapewnia ochronę mechaniczną i jednolity wygląd w instalacjach rackowych. Przejrzysty układ portów wspiera uporządkowane prowadzenie kabli i etykietowanie, poprawiając łatwość konserwacji i redukując przestoje podczas rekonfiguracji.

Zastosowanie

• Okablowanie strukturalne w małych i średnich sieciach biurowych lub serwerowniach
• Zakańczanie poziomych kabli UTP w celu utworzenia scentralizowanego punktu dystrybucyjnego
• Wdrożenia z mieszanymi kategoriami gniazd keystone, gdzie wymagane są różne typy gniazd RJ45
• Patchowanie i konsolidacja w szafach rack 19" zajmujących 1U

Kluczowe specyfikacje

• Format: 1U, kompatybilny z rackiem 19"
• Porty: 24 pozycje na moduły keystone do połączeń U/UTP (UTP)
• Szerokość: 482,6 mm
• Kolor: czarne wykończenie
• Kompatybilność: przeznaczony do stosowania ze standardowymi gniazdami keystone RJ45 i kabelkami krosowymi

Sposób użycia

Zamontuj panel krosowy w racku 19" zajmującym jedną jednostkę U za pomocą standardowych śrub rackowych. Zainstaluj odpowiednie gniazda keystone RJ45 w modułowych otworach zgodnie z wybraną kategorią (na przykład Cat5e, Cat6), a następnie zakończ poziome kable UTP z tyłu każdego gniazda keystone zgodnie ze schematem połączeń podanym przez producenta gniazda. Podłącz aktywne urządzenia do przednich portów RJ45 za pomocą kabelków krosowych dopasowanych kategorii i wyraźnie oznacz porty, aby odzwierciedlić przypisanie portów do urządzeń. Upewnij się, że używasz akcesoriów do zarządzania kablami lub pionowych organizerów, aby uniknąć nadmiernego zginania i naprężeń zakończonych kabli.

Zalecenia

Wybieraj gniazda keystone i kabelki krosowe tej samej kategorii, aby zachować wydajność łącza; utrzymuj promień gięcia kabli w granicach określonych przez producenta i zabezpiecz kable za pomocą punktów mocujących w racku, aby utrzymać niezawodne połączenia.
