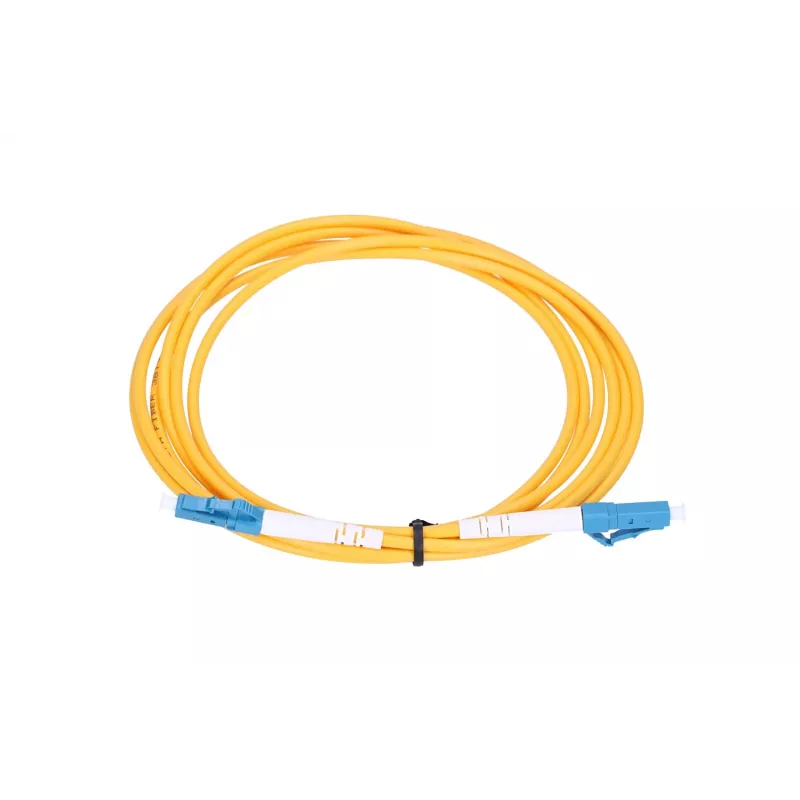

Patchcord Extralink LC/UPC - LC/UPC Single Mode G.652D, 3 mm, 2 m

Patchcord Extralink LC/UPC - LC/UPC Single Mode G.652D, 3 mm, 2 m to jednomodowy patchcord światłowodowy przeznaczony do łączenia urządzeń optycznych i paneli krosowych w sieciach telekomunikacyjnych i danych. Kabel wykorzystuje włókno G.652D w osłonie FTTH o średnicy 3 mm i jest zakończony z obu stron złączami LC/UPC w konfiguracji simpleks. Dzięki długości 2 m i konstrukcji o małej średnicy patchcord zapewnia niskie tłumienie wtrąceniowe i stabilną wydajność optyczną w krótkich połączeniach i przełącznicach.

Zalety

Ten patchcord Extralink LC/UPC–LC/UPC oferuje stabilne parametry transmisji jednomodowej odpowiednie dla łączy 10 Gb/s i typowych wdrożeń FTTH. Złącza LC/UPC zapewniają precyzyjne ustawienie ferruli i niskie odbicie wsteczne, a osłona 3 mm zapewnia odpowiednią ochronę mechaniczną i elastyczność przy prowadzeniu w szafach i obudowach. Włókno G.652D zapewnia standardową wydajność jednomodową na typowych długościach fal telekomunikacyjnych i toleruje umiarkowane zginanie przy prawidłowej instalacji.

Zastosowanie

• Łączenie przełączników, konwerterów mediów i transceiverów optycznych w centrach danych i szafach sieciowych
• Panele krosowe i ramy dystrybucyjne światłowodowe w serwerowniach telekomunikacyjnych
• Połączenia FTTH w lokalu między urządzeniami OLT a ONU/ONT
• Krótkie łącza optyczne punkt-punkt, gdzie wymagany jest odcinek 2 m

Kluczowe specyfikacje

• Rodzaj włókna: jednomodowe G.652D
• Typ złącza: LC/UPC na LC/UPC, simpleks
• Średnica kabla: 3,0 mm
• Długość: 2 m
• Typowy zakres długości fali roboczej: obejmuje 1310 nm (odpowiedni dla systemów 10 Gb/s)
• Minimalny promień gięcia (zainstalowany): 30 mm
• Środowisko zastosowania: wewnątrz budynków, krosowanie i połączenia

Sposób użycia

Poprowadź patchcord 3 mm między urządzeniami lub portami panelu krosowego, zachowując łagodne łuki i unikając ciasnych pętli poniżej określonego promienia 30 mm. Zdejmij osłony przeciwpyłowe ze złączy LC/UPC bezpośrednio przed włożeniem i zapewnij środowisko wolne od pyłu lub użyj narzędzi czyszczących, jeśli to konieczne. Włóż złącza LC do odpowiednich gniazd LC, aż usłyszysz kliknięcie, i sprawdź integralność łącza optycznego za pomocą odpowiedniego sprzętu testowego. Aby wyjąć, naciśnij zatrzask złącza i pociągnij prosto na zewnątrz, aby uniknąć naprężania włókna.

Zalecenia

Aby uzyskać niezawodną wydajność przy niskich stratach, utrzymuj czoła złączy w czystości, unikaj przekraczania minimalnego promienia gięcia i zabezpiecz patchcord przed ruchem, który mógłby naprężyć złącza. Używaj tego patchcordu do krótkich połączeń i wewnętrznych zakończeń FTTH; do zastosowań zewnętrznych lub w trudnych warunkach wybierz kabel o odpowiednich parametrach zewnętrznych lub opancerzonych.
