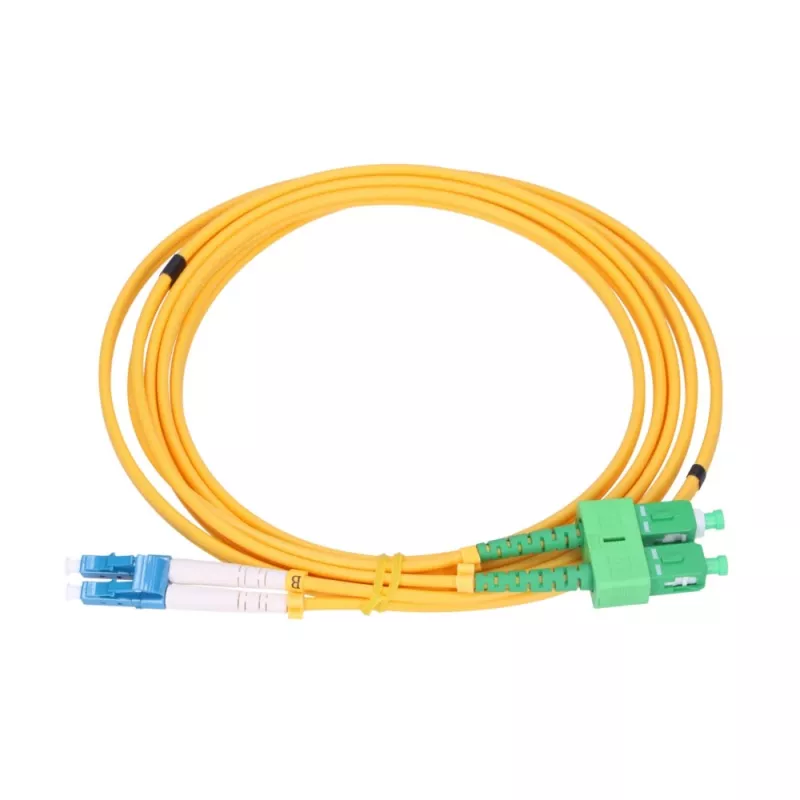

Patchcord Extralink SC/APC do LC/PC Single Mode Duplex 9/125 µm 2 mm, 1,5 m

Patchcord Extralink SC/APC do LC/PC jednomodowy duplex, 9/125 µm, płaszcz 2 mm, długość 1,5 m, jest przeznaczony do środowisk FTTH i telekomunikacyjnych, gdzie wymagane są niezawodne połączenia optyczne w trybie pełnego dupleksu. Kabel wykorzystuje światłowód jednomodowy G.652D i łączy złącze SC/APC na jednym końcu ze złączem LC/PC na drugim, umożliwiając kompatybilność między urządzeniami i panelami krosowniczymi wykorzystującymi te typy złączy. Płaszcz o średnicy 2 mm zapewnia równowagę między elastycznością a wytrzymałością w połączeniach wewnątrz szafy lub na krótkich odcinkach międzysystemowych.

Zalety

Patchcord zapewnia niskie tłumienie wtrąceniowe i straty odbiciowe, charakterystyczne dla interfejsów SC/APC i LC/PC, wspierając stabilną transmisję jednomodową. Konstrukcja duplex umożliwia jednoczesne kanały nadawania i odbioru w jednym zestawie kablowym, redukując nieporządek w zarządzaniu kablami. Kompaktowe złącze LC minimalizuje zajmowaną przestrzeń portów na aktywnym sprzęcie, podczas gdy SC/APC oferuje polerkę kątową dla lepszych strat odbiciowych w systemach wrażliwych na odbicia wsteczne.

Zastosowanie

• Połączenia abonenckie FTTH i okablowanie końcowe
• Połączenia między panelami krosowniczymi światłowodowymi a transceiverami optycznymi
• Gniazda telekomunikacyjne i sprzęt lokalowy wymagający konwersji SC/APC na LC/PC
• Testy laboratoryjne i trasowanie krótkich łączy optycznych wewnątrz szaf

Kluczowe specyfikacje

• Typ światłowodu: jednomodowy G.652D (9/125 µm)
• Średnica płaszcza kabla: 2 mm
• Konfiguracja: duplex (dwa włókna)
• Długość: 1,5 m
• Złącze A: SC/APC (polerka kątowa)
• Złącze B: LC/PC (kontakt fizyczny)

Jak używać

Wyrównaj i włóż złącze SC/APC do odpowiedniego adaptera lub portu SC/APC, aż zatrzaśnie, zachowując orientację polerki kątowej. Włóż złącze LC/PC do portu LC, dopasowując zatrzask i dociskając, aż zaskoczy na miejsce. Zachowaj orientację kabla duplex, aby dopasować kanały nadawania i odbioru na obu końcach. Unikaj ostrych zagięć; zachowaj zalecany minimalny promień gięcia dla światłowodu jednomodowego podczas prowadzenia kabla, aby zapobiec zwiększonemu tłumieniu lub uszkodzeniu.

Zalecenia

Utrzymuj czystość czołowych powierzchni złączy, stosując odpowiednie narzędzia do czyszczenia przed połączeniem, a patchcord przechowuj w delikatnych pętlach, aby chronić płaszcz 2 mm. Dla najlepszej wydajności optycznej okresowo sprawdzaj złącza i wymień patchcord w przypadku stwierdzenia fizycznego uszkodzenia lub utrzymujących się problemów ze stratami.
