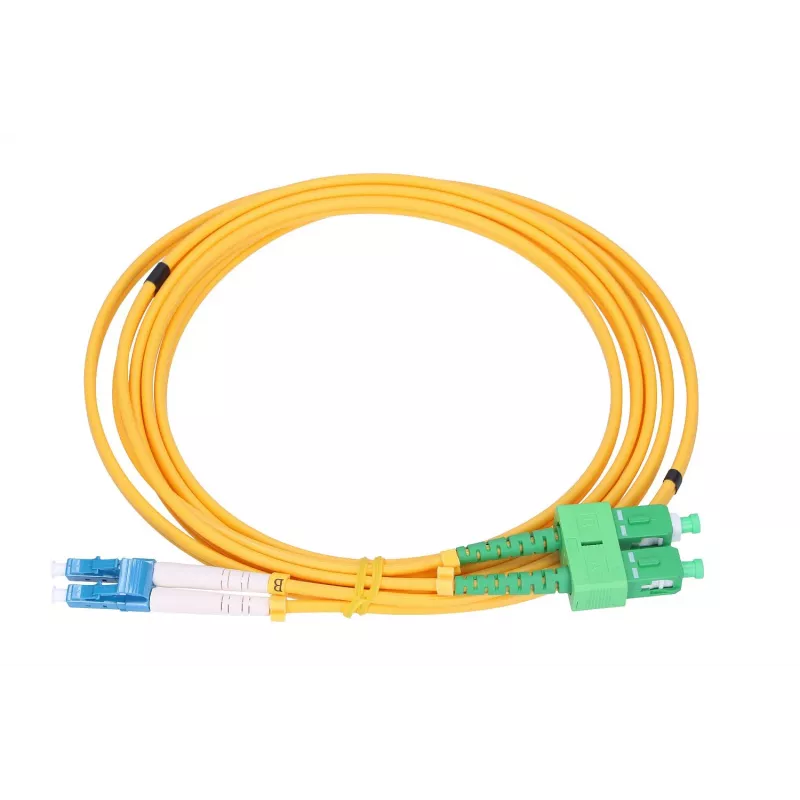

Patchcord Extralink SC/APC – LC/UPC Single Mode Duplex G.657.A1 3 mm, 5 m

Extralink SC/APC – LC/UPC jednomodowy patchcord duplex ze światłowodem G.657.A1 i średnicą płaszcza 3 mm, długość 5 m. Patchcord ten zapewnia pełnodupleksową transmisję optyczną między urządzeniami zakończonymi złączami SC/APC i LC/UPC i jest zoptymalizowany pod kątem wdrożeń FTTH oraz wewnętrznych połączeń światłowodowych. Nadaje się do łączenia urządzeń optycznych, takich jak ONT/ONU, OLT, konwertery mediów, przełączniki i panele krosowe, gdzie wymagany jest kompaktowy kabel duplex jednomodowy z solidnym kodowaniem złączy.

Zalety

Kabel wykorzystuje światłowód jednomodowy G.657.A1, który oferuje zwiększoną odporność na zginanie w instalacjach o ciasnym prowadzeniu. Ze złączem SC/APC na jednym końcu i LC/UPC na drugim, patchcord zapewnia połączenia o niskiej tłumienności, stabilne polaryzacyjnie i łatwe wkładanie do standardowych adapterów i paneli. Płaszcz 3 mm zapewnia ochronę mechaniczną, pozostając elastycznym do prowadzenia wewnątrz pomieszczeń, a długość 5 m pokrywa typowe odległości między szafą a sprzętem oraz między ścianą a sprzętem bez nadmiaru luzu.

Zastosowanie

• Połączenia abonenckie FTTH między urządzeniami OLT/ONT lub ONU
• Łączenie paneli krosowych, przełącznic światłowodowych i gniazd ściennych
• Łączenie konwerterów mediów, przełączników i transceiverów optycznych w szafach wewnętrznych
• Wdrożenia wymagające zwiększonej odporności na zginanie w lokalach mieszkalnych lub komercyjnych

Kluczowe specyfikacje

• Typ światłowodu: jednomodowy G.657.A1
• Złącze A: SC/APC (kontakt kątowy, zielona tuleja)
• Złącze B: LC/UPC (ultra kontakt fizyczny, niebieska tuleja)
• Konfiguracja: Duplex (dwa włókna)
• Średnica płaszcza kabla: 3 mm
• Długość kabla: 5 m
• Zastosowanie: wewnętrzne połączenia krosowe FTTH i łączenie urządzeń

Sposób użycia

Poprowadź patchcord wzdłuż tras kablowych lub za stelażami sprzętowymi, unikając ostrych zagięć i punktów ściskania. Wyrównaj złącza SC/APC i LC/UPC z odpowiednimi adapterami lub portami i włóż je, aż zatrzasną się lub pewnie osadzą. Przed włożeniem upewnij się, że złącza są czyste, sprawdzając je lub używając odpowiednich narzędzi do czyszczenia światłowodów; zanieczyszczenie może spowodować zwiększoną tłumienność wtrąceniową. W przypadku połączeń duplex przestrzegaj prawidłowej polaryzacji, aby włókna nadawcze i odbiorcze pasowały do odpowiednich portów na obu końcach.

Zalecenia

Przechowuj patchcord zwinięty luźno, aby zapobiec załamaniom. Podczas prowadzenia zachowaj minimalny promień gięcia zgodny ze specyfikacją G.657.A1 (unikaj ciasnych owinięć wokół małych promieni). Czyść złącza niestrzępiącymi się chusteczkami lub narzędziami do czyszczenia światłowodów przed podłączeniem i stosuj zatyczki przeciwkurzowe, gdy nie są używane, aby chronić czoła złączy.
