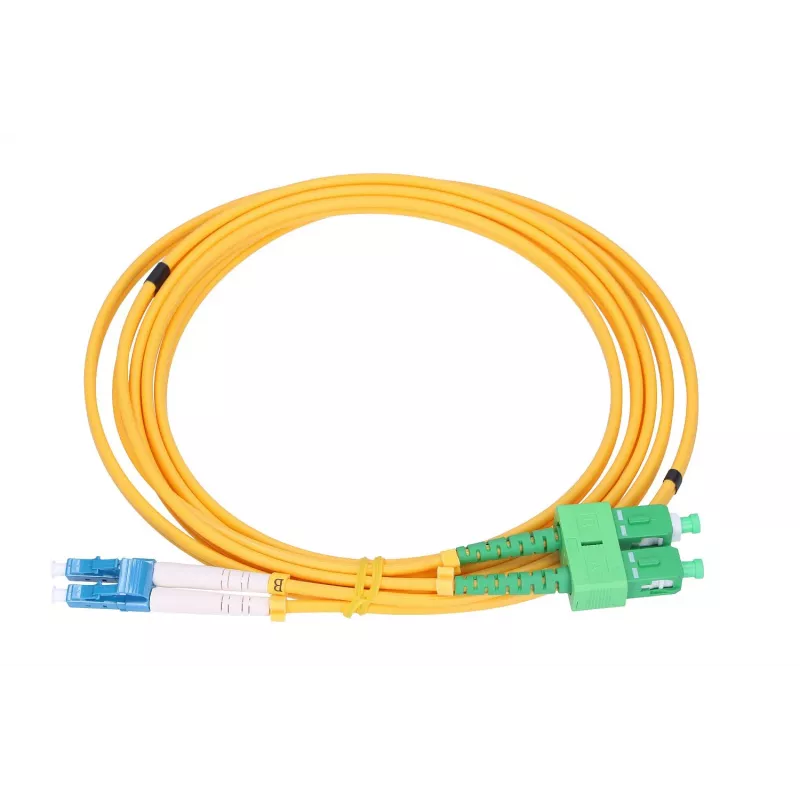

Patchcord Extralink SC/APC na LC/UPC, Singlemode Duplex G.652D, 3 mm, 0,5 m

Patchcord Extralink SC/APC na LC/UPC, Singlemode Duplex G.652D, 3 mm, 0,5 m to jednomodowy, dwuwłóknowy kabel krosowy zaprojektowany do krótkich połączeń w środowiskach telekomunikacyjnych, centrach danych i sieciach FTTH. Kabel wykorzystuje jednomodowe włókno optyczne ITU-T G.652D w konstrukcji 3 mm przystosowanej do użytku wewnątrz i na zewnątrz i jest zakończony złączem SC/APC na jednym końcu oraz złączem LC/UPC na drugim. Całkowita długość 0,5 m zapewnia kompaktowe łącze dwuwłóknowe odpowiednie do paneli krosowych, przełącznic optycznych (ODF) i bezpośrednich połączeń sprzętu tam, gdzie wymagane są zakończenia APC-na-UPC.

Zalety

Ten kabel krosowy zapewnia niskostratną, stabilną polaryzacyjnie łączność jednomodową z parowaniem APC-na-UPC, które pomaga zmniejszyć tłumienie odbiciowe na interfejsie SC/APC, zachowując jednocześnie niezawodną wydajność LC/UPC. Konfiguracja dwuwłóknowa obsługuje dwukierunkowe pary światłowodów w jednej powłoce kabla, co ułatwia zarządzanie okablowaniem. Średnica kabla 3 mm równoważy wytrzymałość mechaniczną i elastyczność przy prowadzeniu wewnątrz szaf i obudów, a precyzyjnie zakończone złącza zapewniają powtarzalną wydajność optyczną i łatwą instalację.

Zastosowanie

• Łączenie urządzeń optycznych takich jak OLT, ONU/ONT, przełączniki i konwertery mediów
• Panele krosowe i przełącznice optyczne (ODF)
• Okablowanie przyłączeniowe FTTH i wewnętrzne wymagające zakończeń APC-na-UPC
• Łącza dwuwłóknowe na krótkie odległości w pomieszczeniach telekomunikacyjnych i centrach danych

Kluczowe specyfikacje

• Typ włókna: jednomodowy, G.652D (ITU-T)
• Konfiguracja: duplex (dwa włókna w jednej powłoce)
• Średnica kabla: 3,0 mm
• Złącza: SC/APC na jednym końcu, LC/UPC na drugim
• Polerowanie: APC na SC (kątowe), UPC na LC (ultra-polowane)
• Długość: 0,5 m całkowita
• Typowe zastosowanie: krosowanie wewnątrzbudynkowe/FTTH i w centrach danych

Sposób użycia

Poprowadź kabel krosowy wzdłuż tras zarządzania kablami, unikając ostrych zagięć i nadmiernego naprężenia. Wyrównaj i włóż złącze SC/APC do odpowiedniego adaptera lub portu APC, upewniając się, że wypust klucza wchodzi prawidłowo; następnie podłącz złącze LC/UPC do pasującego adaptera lub portu UPC. Przed włączeniem urządzeń optycznych sprawdź polaryzację dwuwłóknową i prawidłowe parowanie włókien. Aby uzyskać najlepszą wydajność, utrzymuj czoła złączy w czystości i kontroluj je lub czyść odpowiednimi narzędziami do czyszczenia światłowodów przed połączeniem.

Zalecenia

Przechowuj kabel krosowy luźno zwinięty i unikaj zginania poniżej określonego minimalnego promienia gięcia. Używaj zaślepek przeciwpyłowych, gdy złącza nie są używane, i czyść czoła złączy niestrzępiącymi się chusteczkami i zatwierdzonymi rozpuszczalnikami, aby utrzymać niskie tłumienie wtrąceniowe i wysokie tłumienie odbiciowe dla interfejsów SC/APC i LC/UPC.
