Patchcord Extralink SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m

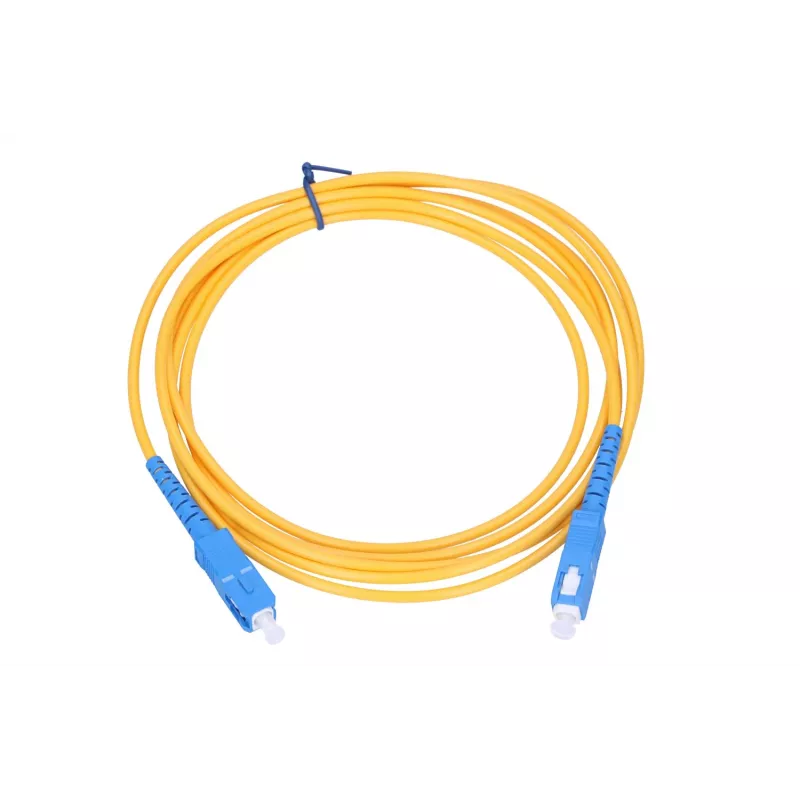

Patchcord Extralink SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m to jednomodowy kabel krosowy światłowodowy przeznaczony do połączeń w sieciach optycznych. Kabel wykorzystuje włókno FTTH G.657.A1 o średnicy zewnętrznej 3 mm i długości 10 m, zakończone złączami SC/UPC po obu stronach. Żółta powłoka identyfikuje go jako kabel jednomodowy i zapewnia widoczne, elastyczne łącze odpowiednie do wdrożeń GPON/FTTH, połączeń sprzętowych oraz paneli krosowych.

Zalety

Patchcord oferuje niskie tłumienie wtrąceniowe i stabilny poziom tłumienia odbiciowego typowy dla zakończeń SC/UPC, zapewniając niezawodną transmisję sygnału jednomodowego. Specyfikacja włókna G.657.A1 poprawia odporność na zginanie w instalacjach o ograniczonej przestrzeni na prowadzenie kabli. Powłoka 3 mm równoważy elastyczność i wytrzymałość, umożliwiając wielokrotną obsługę i bezpieczne prowadzenie w szafach lub obudowach.

Zastosowanie

• Połączenia abonenckie GPON/FTTH między urządzeniami OLT a ONU/ONT
• Połączenia sprzętu optycznego, takiego jak przełączniki, konwertery mediów i nadajniki optyczne
• Krosowanie w panelach krosowych i obudowach spliceowych w szafach telekomunikacyjnych i centrach danych
• Testy terenowe lub laboratoryjne wymagające łącza jednomodowego o długości 10 m

Kluczowe specyfikacje

• Typ włókna: Jednomodowe G.657.A1
• Typ złącza: SC/UPC na SC/UPC (simplex)
• Średnica kabla: 3 mm
• Długość: 10 m
• Kolor powłoki: Żółty
• Zastosowanie: FTTH, GPON, połączenia sprzętu optycznego

Sposób użycia

Przed podłączeniem sprawdź złącza i upewnij się, że czoła są czyste. Poprowadź patchcord wzdłuż tras zarządzania okablowaniem, unikając ostrych zagięć i krawędzi; włókno G.657.A1 toleruje mniejsze promienie niż standardowe włókno jednomodowe, ale należy przestrzegać normalnych praktyk dotyczących promienia gięcia. Dopasuj złącza SC do odpowiednich gniazd SC i wsuń, aż zatrzasną się lub pewnie osadzą. Podczas rozłączania naciśnij zatrzask złącza i wyciągnij prosto; unikaj ruchów skręcających, które mogłyby obciążyć włókno.

Zalecenia

Aby uzyskać optymalną wydajność, przed użyciem wyczyść czoła złącz za pomocą odpowiednich narzędzi do czyszczenia światłowodów i wykonaj pomiar tłumienia wtrąceniowego po instalacji. Przechowuj zapasowe patchcordy luźno zwinięte, chronione przed kurzem i uszkodzeniami mechanicznymi. Używaj patchcordu w powłoce 3 mm do ogólnego krosowania, a włókna G.657.A1 tam, gdzie prowadzenie wymaga ciaśniejszych zagięć.
