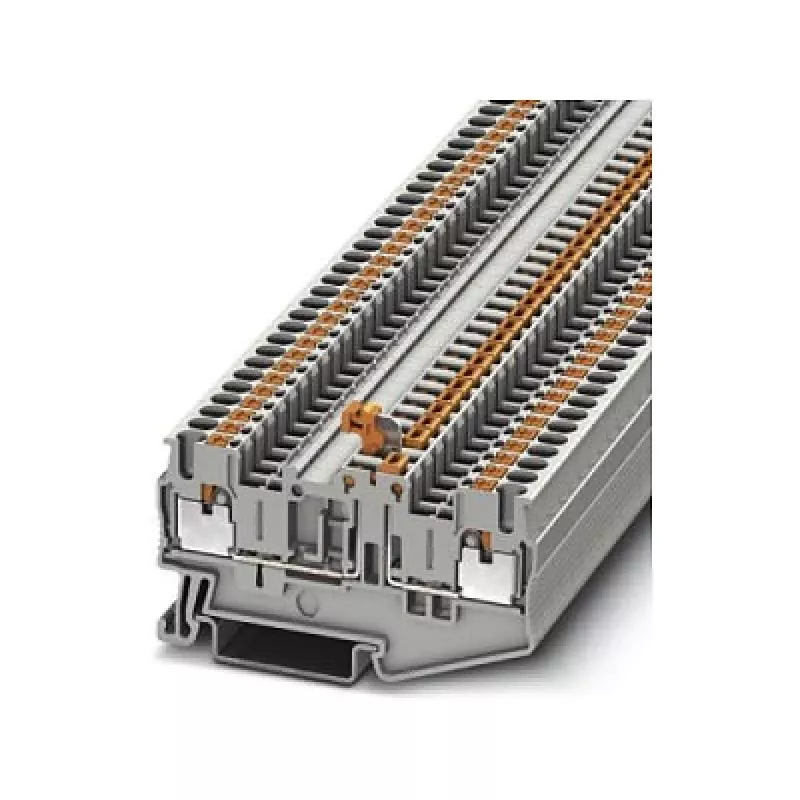

Phoenix Contact PT 2,5-MTB Listwa zaciskowa z rozłącznikiem nożowym

Listwa zaciskowa Phoenix Contact PT 2,5-MTB z rozłącznikiem nożowym zapewnia kompaktowy system połączeń push-in do montażu na szynie DIN, umożliwiając okablowanie bez użycia narzędzi i niezawodną izolację obwodów w przemysłowych szafach sterowniczych. Mechanizm rozłącznika nożowego pozwala na szybkie i bezpieczne rozłączanie obwodów w celu testowania i konserwacji bez usuwania przewodów.

Zalety

Technologia push-in skraca czas okablowania nawet o 50% w porównaniu z połączeniami śrubowymi, przyjmując przewody lite i linkowe z tulejkami. Rozłącznik nożowy zapewnia wyraźną wizualną sygnalizację stanu i może być obsługiwany standardowym śrubokrętem. Listwa zaciskowa wykonana jest z poliamidu uniepalnionego (UL 94 V0) dla zwiększonego bezpieczeństwa, a jej kompaktowa szerokość 5,2 mm oszczędza miejsce na szynie DIN.

Zastosowanie

• Przemysłowe szafy sterownicze i rozdzielnice
• Izolacja obwodów sygnałowych i sterowniczych
• Stanowiska testowe i pomiarowe wymagające częstego rozłączania
• Zastosowania z wibracjami, gdzie połączenia śrubowe mogą się poluzować
• Zestawy na szynie DIN w automatyce i sterowaniu procesami

Kluczowe specyfikacje

• Technologia połączeń: Push-in
• Przekrój znamionowy: 2,5 mm²
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 20 A
• Liczba połączeń: 2
• Typ montażu: szyna DIN NS 35/7,5 lub NS 35/15
• Typ rozłącznika: rozłącznik nożowy
• Kolor: szary
• Materiał izolacyjny: poliamid (PA)
• Długość odizolowania: 10 mm
• Przekrój przewodu litego: 0,14–4 mm²
• Przekrój przewodu linkowego: 0,14–2,5 mm²
• Zakres AWG: 26–12
• Temperatura pracy: -60 °C do 105 °C
• Klasa palności: UL 94 V0
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować tulejki na przewodach linkowych, aby zapewnić niezawodne połączenia push-in. Sprawdź, czy typ szyny DIN odpowiada NS 35/7,5 lub NS 35/15. Przed obsługą rozłącznika nożowego zawsze odłącz zasilanie od obwodu. Aby uzyskać kompletny montaż, należy zastosować wsporniki końcowe i płyty działowe Phoenix Contact.
