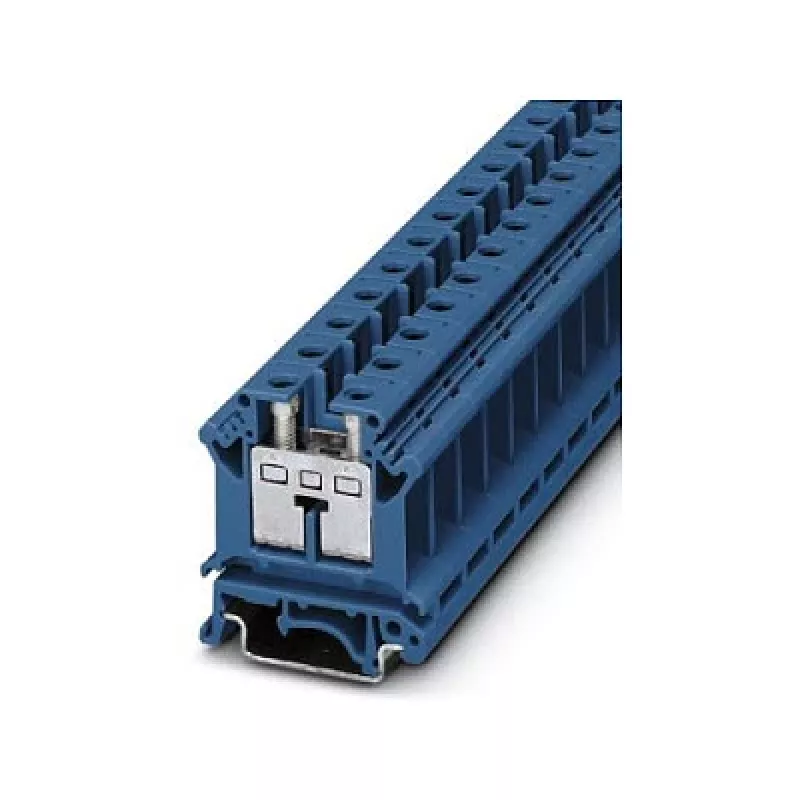

Phoenix 3006205 UIK 16 BU Przepustowy blok zaciskowy, niebieski, 16 mm², połączenie śrubowe, szyna DIN

Phoenix 3006205 UIK 16 BU to przepustowy blok zaciskowy zaprojektowany do niezawodnych połączeń elektrycznych na szynach DIN. Ten niebieski zacisk śrubowy obsługuje przekroje przewodów od 0,5 do 16 mm² (AWG 20 do 6) i obsługuje prąd znamionowy 76 A przy napięciu znamionowym 1000 V, co czyni go odpowiednim do wymagających zastosowań przemysłowych.

Zalety

Dzięki technologii połączeń śrubowych, UIK 16 BU zapewnia gazoszczelne, odporne na wibracje połączenie. Obudowa z poliamidu zapewnia doskonałą izolację i spełnia wymagania UL 94 V-0 dotyczące odporności na zapłon. Kompaktowa konstrukcja umożliwia gęste okablowanie, a szeroki zakres temperatur pracy od -60 °C do 105 °C gwarantuje wydajność w trudnych warunkach.

Zastosowanie

• Okablowanie przelotowe w szafach sterowniczych i puszkach przyłączeniowych
• Maszyny przemysłowe i aparatura łączeniowa
• Rozdzielnice i zasilacze

Kluczowe specyfikacje

• Typ zacisku: Przepustowy blok zaciskowy
• Połączenie: Śrubowe, 2 połączenia
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 76 A
• Przekrój przewodu: 0,5 – 16 mm² lity/linka
• Rozmiar przewodu AWG: 20 – 6
• Długość zdejmowania izolacji: 12 mm
• Gwint śruby: M4, moment dokręcania 1,5 – 1,8 Nm
• Montaż: Szyna DIN NS 35/7,5 lub NS 35/15
• Temperatura pracy: -60 °C do 105 °C
• Materiał obudowy: Poliamid, niepalny UL 94 V-0
• Kolor: Niebieski

Zalecenia

Aby uzyskać optymalną wydajność, użyj odpowiedniego śrubokręta z prawidłowym ustawieniem momentu obrotowego (1,5 – 1,8 Nm) i zdejmij izolację z przewodu na zalecaną długość 12 mm. Upewnij się, że zacisk jest bezpiecznie zamontowany na szynie DIN.
