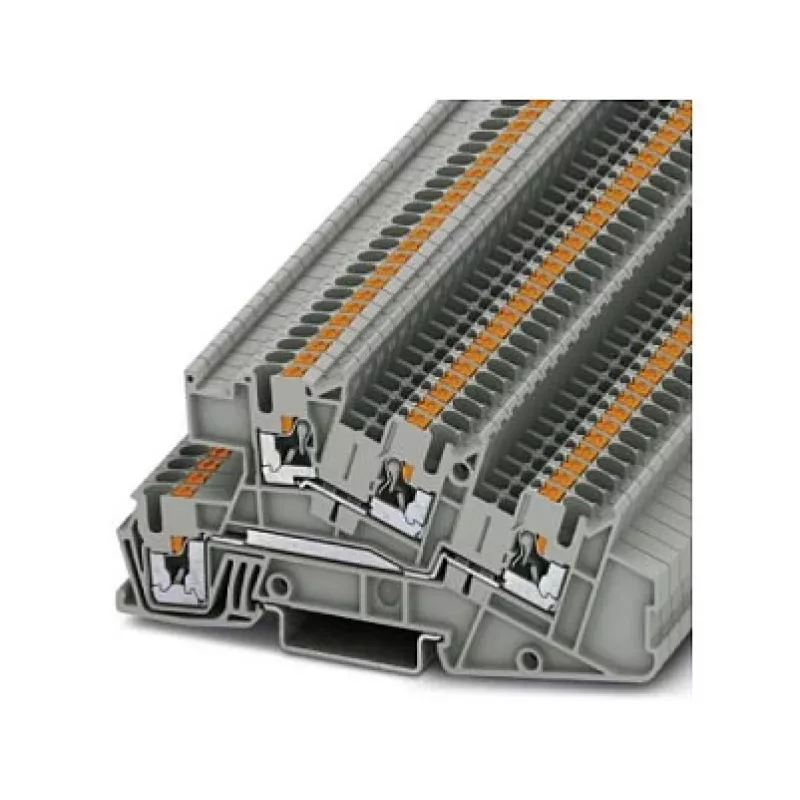

Phoenix Contact PTI 2,5-L/L instalacyjna wielopoziomowa listwa zaciskowa, push-in, 3 poziomy, 24 A, 500 V, szara

Elektrycy i producenci szaf sterowniczych pracujący przy szafach sterowniczych i instalacjach budynkowych często potrzebują rozdzielać zasilanie i sygnały na wielu poziomach bez utraty miejsca i przejrzystości. Wielopoziomowy listwa zaciskowa Phoenix Contact PTI 2,5-L/L odpowiada na tę potrzebę dzięki trzem ułożonym poziomom i sześciu punktom połączeń push-in w kompaktowej szarej obudowie. Montuje się ją na standardowych szynach DIN NS 35/7,5 lub NS 35/15, co czyni ją idealnym rozwiązaniem do nowoczesnych rozdzielnic i okablowania maszyn.

Kluczowe specyfikacje

• Typ produktu: Listwa zaciskowa przelotowa do instalacji elektrycznych
• Technologia połączeń: Push-in, bez użycia narzędzi dla przewodów litych
• Liczba poziomów: 3; liczba połączeń: 6
• Napięcie znamionowe (IEC): 500 V; prąd znamionowy (IEC): 24 A
• Przekrój znamionowy: 2,5 mm²; zakres przewodów litych: 0,14–4 mm²; elastycznych: 0,14–2,5 mm²; AWG 26–12
• Długość odizolowania: 10 mm
• Kolor: Szary; materiał izolacyjny: Poliamid (PA), palność UL 94 V0
• Temperatura pracy: -60 °C do +105 °C; stopień zanieczyszczenia 3; kategoria przepięciowa III
• Normy i certyfikaty: IEC 60947-7-1, UL, cUL, VDE, EAC

Dlaczego warto wybrać

Technologia push-in znacznie skraca czas okablowania: wystarczy wsunąć odizolowany przewód lity lub przewód elastyczny z tulejką, a sprężyna zaciskowa pewnie go trzyma. Trójpoziomowa konstrukcja zapewnia sześć punktów połączeń w szerokości zaledwie kilku milimetrów, zwalniając miejsce na szynie dla innych komponentów. Obudowa z poliamidu jest bezhalogenowa i trudnopalna zgodnie z UL 94 V0, spełniając rygorystyczne wymagania bezpieczeństwa pożarowego w instalacjach budynkowych. Dzięki certyfikatom UL, cUL, VDE i EAC, listwa zaciskowa jest akceptowana w projektach w Europie, Ameryce Północnej i na całym świecie.

Idealne zastosowania

• Rozdzielnice w budynkach mieszkalnych i komercyjnych
• Szafy sterownicze do budowy maszyn i automatyki
• Dystrybucja sygnałów i zasilania w systemach HVAC i oświetleniowych
• Modernizacja istniejących instalacji, gdzie przestrzeń jest ograniczona
• Zakłady produkcyjne potrzebujące szybkiego okablowania bez narzędzi do montażu wielkoseryjnego

Warto wiedzieć

Listwa zaciskowa jest częścią serii Phoenix Contact PTI, znanej z kompaktowej wielopoziomowej konstrukcji i niezawodnych połączeń sprężynowych. Dostarczana jest w standardowym kolorze szarym; inne kolory mogą być dostępne na zamówienie. Zawsze należy sprawdzić maksymalny prąd i napięcie w odniesieniu do konkretnego zastosowania i lokalnych przepisów instalacyjnych. Mechanizm push-in jest przeznaczony do przewodów litych lub elastycznych z tulejkami; w przypadku przewodów drobnożyłowych bez tulejek należy użyć śrubokręta do otwarcia zacisku. Zakres temperatur pracy od -60 °C do +105 °C umożliwia stosowanie w trudnych warunkach, ale rzeczywisty prąd znamionowy może być obniżony przy wyższych temperaturach otoczenia.
