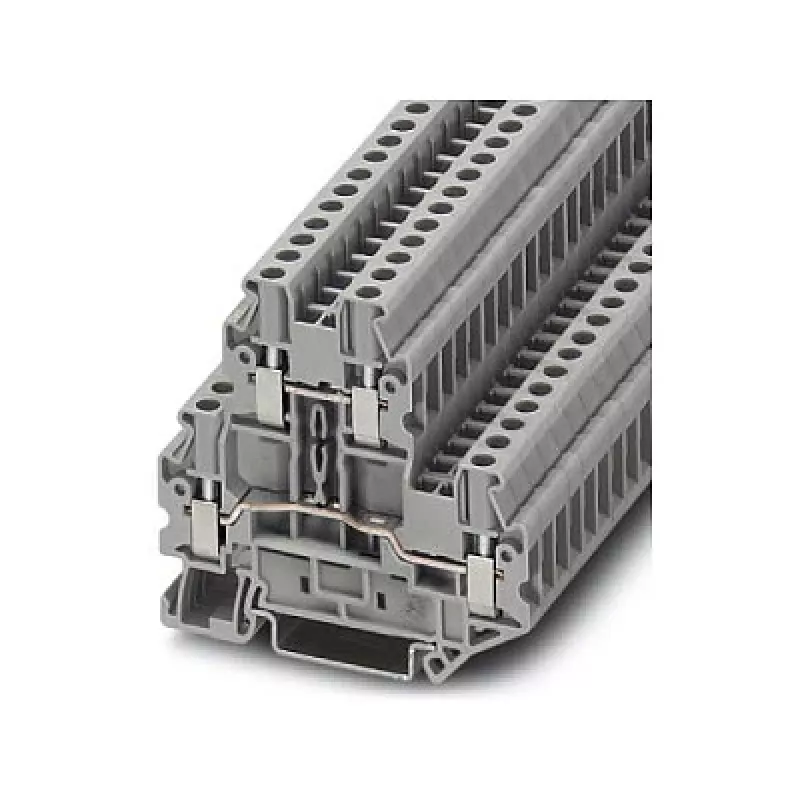

Phoenix 3044636 UTTB 2,5 dwupoziomowa listwa zaciskowa

Do instalacji, w których przestrzeń jest na wagę złota, a wymagania dotyczące połączeń pozostają wysokie, dwupoziomowy zacisk Phoenix 3044636 UTTB 2,5 zapewnia dwa niezależne poziomy potencjałów w jednej kompaktowej obudowie. Taka konstrukcja skutecznie podwaja gęstość okablowania na szynie DIN bez zwiększania zajmowanej powierzchni, co czyni ją praktycznym wyborem do szaf sterowniczych i rozdzielnic. System połączeń śrubowych zapewnia niezawodne, bezobsługowe mocowanie przewodów litych i linkowych do 2,5 mm², a szara izolacja poliamidowa spełnia wymagania normy UL 94 V0 dotyczącej palności, zwiększając bezpieczeństwo.

Najważniejsze cechy

• Konstrukcja dwupoziomowa: dwa potencjały w jednym bloku, oszczędność miejsca na szynie.
• Połączenie śrubowe z gwintem M3, moment dokręcania 0,5–0,6 Nm dla pewnego zaciskania.
• Szeroki zakres przewodów: 0,14–4 mm² lite, 0,14–2,5 mm² linkowe (AWG 26–12).
• Znamionowo 500 V / 24 A (IEC), stopień zanieczyszczenia 3.
• Montaż na standardowej szynie DIN NS 35/7,5 lub NS 35/15.
• Materiał izolacyjny: poliamid (PA), klasa palności UL 94 V0.

W codziennym użytkowaniu

Elektrycy doceniają prostotę okablowania: zdejmij 9 mm izolacji, włóż przewód i dokręć śrubę z określonym momentem. Dwupoziomowy układ utrzymuje porządek w okablowaniu i zapewnia łatwy dostęp, skracając czas rozwiązywania problemów. Kompaktowe wymiary bloku umożliwiają montaż o dużej gęstości, a wytrzymała obudowa PA wytrzymuje obciążenia mechaniczne i termiczne typowe dla środowisk przemysłowych.

Pełna specyfikacja

• Typ: Dwupoziomowy zacisk
• Liczba poziomów: 2
• Liczba połączeń: 4
• Liczba potencjałów: 2
• Metoda połączenia: Połączenie śrubowe
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 24 A
• Przekrój znamionowy: 2,5 mm²
• Przekrój przewodu litego: 0,14–4 mm²
• Przekrój przewodu linkowego: 0,14–2,5 mm²
• Zakres AWG: 26–12
• Długość zdejmowania izolacji: 9 mm
• Gwint śruby: M3
• Moment dokręcania: 0,5–0,6 Nm
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Kolor: Szary
• Materiał izolacyjny: PA (poliamid)
• Klasa palności: UL 94 V0
• Stopień zanieczyszczenia: 3

Uwagi końcowe

Zaprojektowany z myślą o niezawodności i efektywności przestrzennej, Phoenix 3044636 UTTB 2,5 to niezawodny wybór do profesjonalnych instalacji elektrycznych wymagających kompaktowych rozwiązań okablowania o dużej gęstości.
