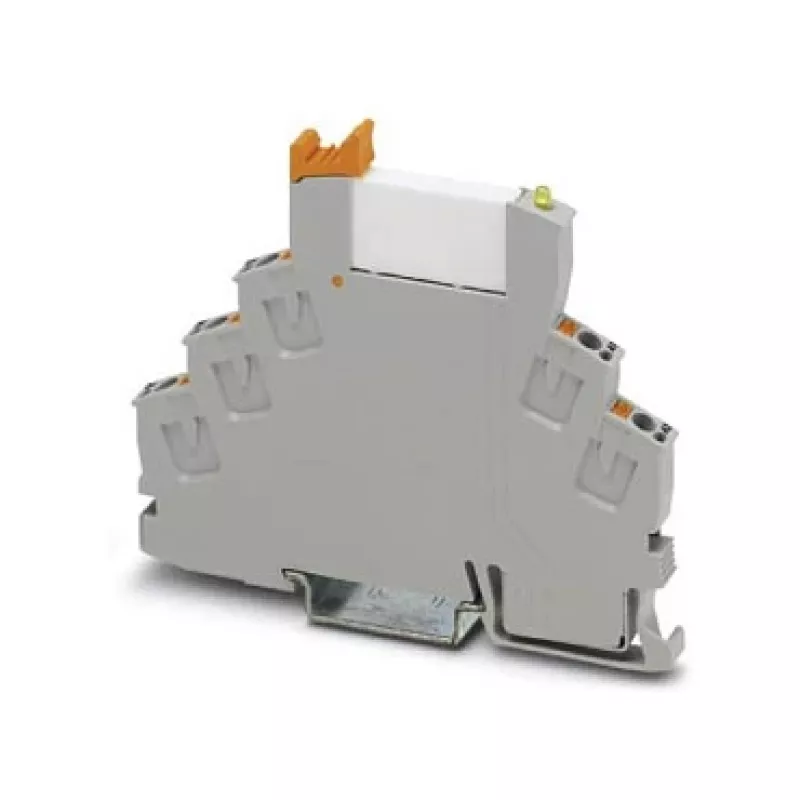

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Moduł przekaźnikowy, 1 zestyk przełączny, 6,2 mm, 24 V DC

W szafach sterowniczych często brakuje miejsca, a niezawodne przełączanie sygnałów pozostaje kluczowe. Moduł przekaźnikowy Phoenix Contact 2903370 RIF-0-RPT-24DC/21 rozwiązuje ten problem, oferując solidny zestyk przełączny w wąskiej obudowie o szerokości 6,2 mm. Ten moduł klasy przemysłowej został zaprojektowany z myślą o wymagających środowiskach automatyki, gdzie liczy się każdy milimetr, a niezawodność jest niepodważalna.

Dla kogo jest przeznaczony

Ten moduł przekaźnikowy jest idealny dla producentów szaf sterowniczych, inżynierów automatyki i techników utrzymania ruchu, którzy potrzebują przełączać obciążenia AC lub DC do 250 V i 6 A. Szczególnie dobrze sprawdza się w interfejsach wyjściowych PLC, izolacji sygnałów oraz ogólnych zadaniach przełączania w maszynach przemysłowych, automatyce budynkowej i systemach sterowania procesami.

Główne cechy

• Kompaktowa szerokość 6,2 mm oszczędza miejsce na szynie DIN
• Cewka 24 V DC o niskim poborze mocy 240 mW
• 1 zestyk przełączny (SPDT) o obciążalności 6 A przy 250 V AC/DC
• Technologia połączeń push-in dla szybkiego okablowania bez narzędzi
• Żółta dioda LED statusu ułatwiająca diagnostykę
• Szeroki zakres temperatur pracy od -40 °C do 70 °C
• Wysokie napięcie izolacji 4 kV między cewką a zestykami

Specyfikacje

• Napięcie wejściowe (znamionowe): 24 V DC
• Prąd wejściowy: 10 mA
• Typ zestyku wyjściowego: 1 zestyk przełączny (SPDT)
• Maks. napięcie przełączania: 250 V AC/DC
• Maks. prąd przełączania: 6 A (obciążenie rezystancyjne)
• Min. prąd przełączania: 10 mA (przy 12 V)
• Maks. moc przełączania: 1500 VA (AC) / 144 W (DC)
• Metoda połączenia: Połączenie push-in
• Typ montażu: Szyna DIN
• Temperatura pracy: -40 °C do 70 °C
• Klasa ochronności: IP20
• Wskaźnik statusu: Żółta dioda LED
• Pobór mocy cewki: 240 mW
• Trwałość mechaniczna: 2 x 10^7 cykli
• Trwałość elektryczna: 2 x 10^5 cykli (przy 6 A, 250 V AC, obciążenie rezystancyjne)
• Napięcie izolacji: 4 kV (cewka/zestyki)
• Napięcie probiercze: 4 kV AC (50 Hz, 1 min)

Wskazówki

Podczas okablowania używaj tulejek do przewodów linkowych, aby zapewnić pewne połączenie push-in. Przed serwisowaniem zawsze odłączaj napięcie od cewki. W przypadku obciążeń indukcyjnych rozważ dodanie diody tłumiącej lub układu RC, aby wydłużyć żywotność zestyków.
