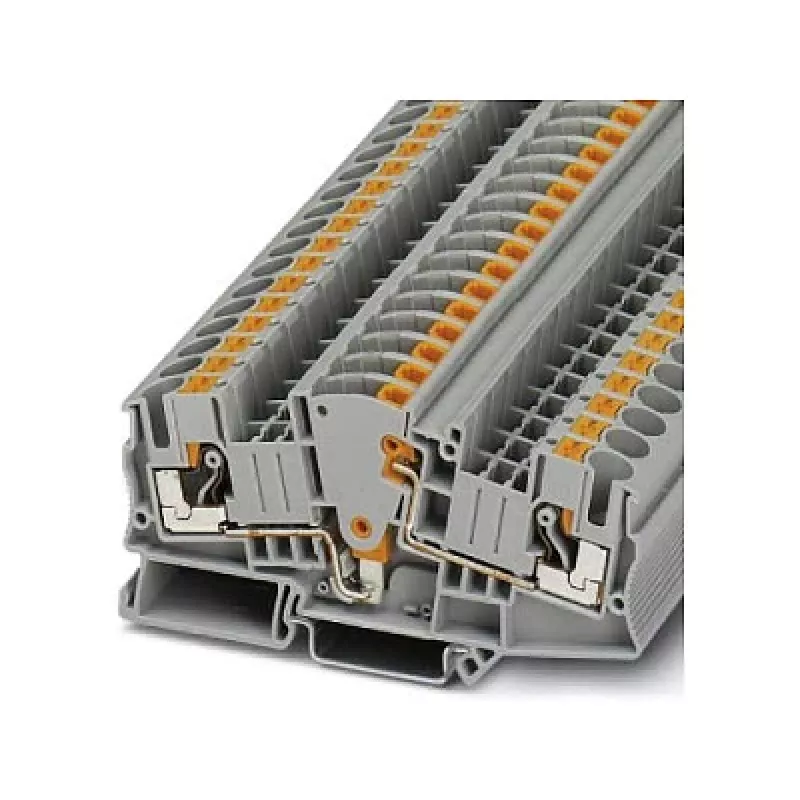

Phoenix Contact PTME 6 Messwandler-Trennklemme Push-in Rozłączna Listwa Zaciskowa, 1000 V, 41 A, 6 mm², Szary

Zaprojektowana do pomiarów wysokiego napięcia i zadań izolacyjnych, listwa zaciskowa Phoenix Contact PTME 6 Messwandler-Trennklemme zapewnia znamionowe napięcie udarowe 8 kV i napięcie znamionowe 1000 V, gwarantując niezawodną pracę w wymagających środowiskach przemysłowych. Ta rozłączna listwa zaciskowa z technologią push-in obsługuje prąd do 41 A i przewody o przekroju do 10 mm² (drut), co czyni ją uniwersalnym rozwiązaniem dla obwodów transformatorów i przekładników prądowych.

Przegląd

PTME 6 to jednopoziomowa listwa zaciskowa z jednym potencjałem i trzema połączeniami push-in. Zintegrowany suwak rozłączny umożliwia bezpieczne i beznarzędziowe odłączanie obwodu, a gniazdo testowe 4 mm umożliwia wygodny pomiar i testowanie bez odłączania przewodów. Szara obudowa z poliamidu jest bezhalogenowa i trudnopalna (UL 94 V0), zapewniając długoterminową niezawodność.

Co wyróżnia ten produkt

• Wysoka obciążalność prądowa: prąd znamionowy 41 A przy przekroju znamionowym 6 mm².
• Szeroki zakres przekrojów: przyjmuje przewody lite od 0,5 do 10 mm² i linki od 0,5 do 6 mm² (AWG 20-8).
• Beznarzędziowe połączenie push-in: skraca czas okablowania i zapewnia odporny na wibracje kontakt.
• Zintegrowany suwak rozłączny: umożliwia szybkie odłączanie do testów lub konserwacji.
• Gniazdo testowe: średnica 4 mm dla standardowych wtyków testowych, upraszcza diagnostykę.
• Solidna konstrukcja: temperatura pracy od -60 °C do 105 °C, stopień zanieczyszczenia 3, kategoria przepięciowa III.
• Elastyczny montaż: pasuje do szyn DIN NS 35/7,5 i NS 35/15.

Dane techniczne

• Metoda połączenia: Połączenie push-in
• Liczba połączeń: 3
• Liczba potencjałów: 1
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 41 A
• Przekrój znamionowy: 6 mm²
• Przekrój przewodu (drut): 0,5 mm² - 10 mm²
• Przekrój przewodu (linka): 0,5 mm² - 6 mm²
• Przekrój przewodu AWG: 20 - 8
• Długość odizolowania: 10 mm
• Materiał izolacyjny: PA (poliamid)
• Kolor: Szary
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Temperatura pracy: -60 °C ... 105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Znamionowe napięcie udarowe: 8 kV
• Klasa palności (UL 94): V0
• Typ rozłącznika: Suwak rozłączny
• Połączenie testowe: Gniazdo testowe 4 mm

Nasza ocena

PTME 6 łączy wysokie parametry elektryczne z przyjazną technologią push-in i praktyczną funkcją rozłączania. Szeroki zakres przekrojów przewodów i solidna konstrukcja czynią go doskonałym wyborem do zastosowań pomiarowych i izolacyjnych w szafach sterowniczych i systemach dystrybucji energii.
