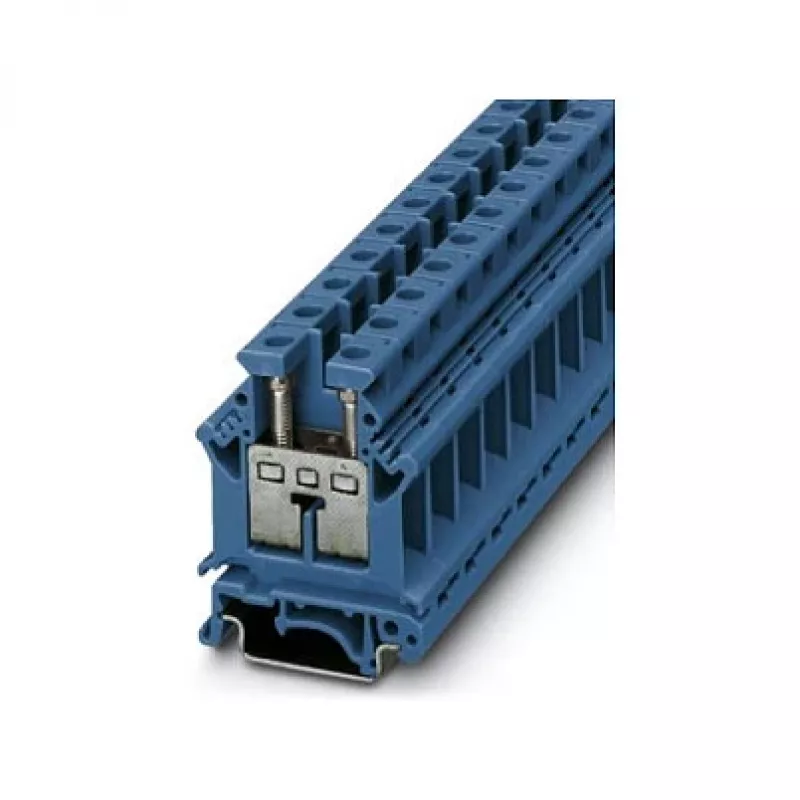

Phoenix 3006056 UK 16 N BU Przepustowy blok zaciskowy, połączenie śrubowe, 16 mm², 1000 V, 76 A, niebieski

W przemysłowych szafach sterowniczych i systemach dystrybucji energii niezawodne zakończenie przewodów jest kluczowe dla uniknięcia przestojów i zagrożeń bezpieczeństwa. Przepustowy blok zaciskowy Phoenix 3006056 UK 16 N BU zapewnia solidne połączenie śrubowe dla przewodów do 16 mm², gwarantując bezpieczne i bezobsługowe połączenia w wymagających środowiskach.

Dla kogo jest przeznaczony

Ten blok zaciskowy jest idealny dla producentów szaf sterowniczych, producentów maszyn i instalatorów elektryków, którzy potrzebują niezawodnego rozwiązania montowanego na szynie DIN do dystrybucji energii i okablowania sterującego. Sprawdza się w aplikacjach automatyki, energetyki i infrastruktury budynkowej, gdzie wymagane są wysokie wartości prądu i napięcia.

Główne cechy

• Technologia połączenia śrubowego z gwintem M4 dla odpornego na wibracje zaciskania
• Szeroki zakres przewodów: lity 0,5–25 mm², linka 0,5–16 mm²
• Wysokie parametry elektryczne: 1000 V IEC, prąd 76 A
• Kompaktowa konstrukcja jednopoziomowa do oszczędzającego miejsce montażu na szynie DIN NS 35/7,5 lub NS 35/15
• Niebieska obudowa z poliamidu o klasie palności UL 94 V0 dla zwiększonego bezpieczeństwa
• Temperatura pracy od -60 °C do 105 °C dla trudnych warunków

Specyfikacje

• Marka: Phoenix Contact
• Model: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Typ zacisku: Przepustowy blok zaciskowy
• Metoda połączenia: Połączenie śrubowe
• Przekrój znamionowy: 16 mm²
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 76 A
• Liczba pozycji: 1
• Liczba poziomów: 1
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Materiał izolacyjny: PA (poliamid)
• Kolor: Niebieski
• Przekrój przewodu litego: 0,5–25 mm²
• Przekrój przewodu linki: 0,5–16 mm²
• Długość odizolowania: 12 mm
• Gwint śruby: M4
• Moment dokręcania: 1,5–1,8 Nm
• Temperatura pracy: -60 °C do 105 °C
• Klasa palności (UL 94): V0
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III

Porady

Zawsze używaj śrubokrętu dynamometrycznego ustawionego na 1,5–1,8 Nm, aby zapewnić prawidłowe zaciskanie bez uszkodzenia przewodu. W przypadku przewodów linkowych zaleca się stosowanie tulejek kablowych, aby zapobiec strzępieniu się i zapewnić niezawodny kontakt. Zamontuj blok zaciskowy na standardowej szynie DIN i pozostaw odpowiednią przestrzeń dla odprowadzania ciepła w aplikacjach o wysokim prądzie.
