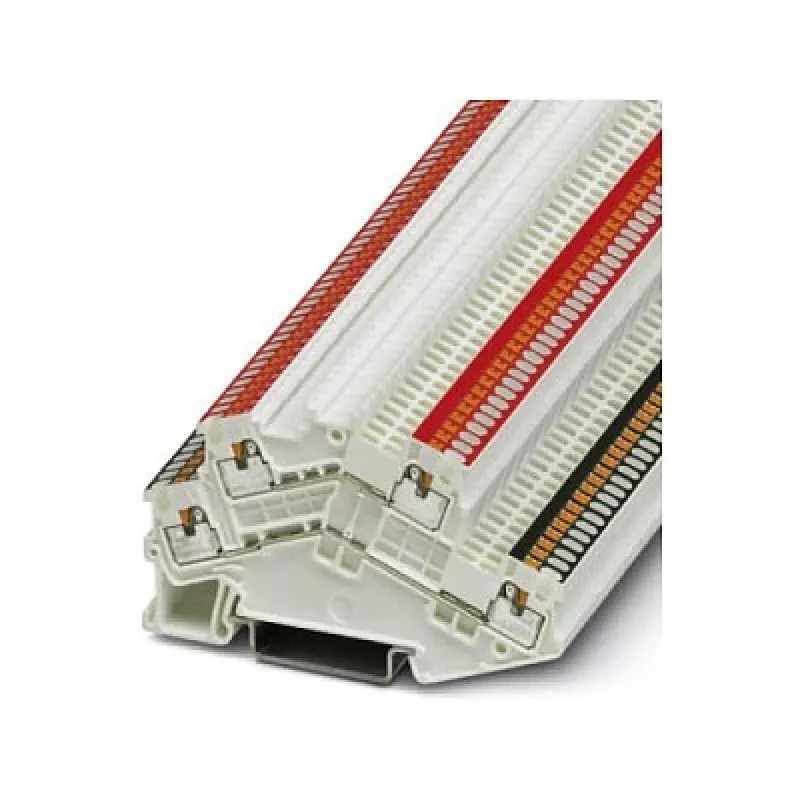

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD Dwu-poziomowy zacisk KNX Czarny/Czerwony

Przeznaczony do 500 V i 17,5 A z znamionowym napięciem udarowym 6 kV, ten dwupoziomowy zacisk zapewnia niezawodną pracę w systemach magistrali KNX. Technologia połączeń push-in umożliwia okablowanie bez użycia narzędzi przewodów litych i linkowych o przekroju od 0,14 mm² do 1,5 mm² (AWG 26–16), zapewniając szybki i bezpieczny montaż.

Przegląd

Zacisk Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD to dwupoziomowy zacisk zaprojektowany specjalnie do zastosowań KNX. Posiada cztery punkty połączeniowe push-in (dwa na poziom) o przekroju znamionowym 1,5 mm². Górny poziom jest czarny, a dolny czerwony, co zapewnia wyraźną identyfikację wizualną polaryzacji magistrali. Zacisk montowany jest na standardowych szynach DIN (NS 35/7,5 lub NS 35/15) i wykonany z poliamidu trudnopalnego (UL 94 V0).

Co wyróżnia

• Dwupoziomowa konstrukcja oszczędza miejsce na szynie DIN, oferując cztery połączenia
• Zaciski push-in umożliwiają okablowanie bez użycia narzędzi z długością zdejmowania izolacji 8–10 mm
• Kolorowe poziomy (czarny/czerwony) ułatwiają identyfikację polaryzacji magistrali KNX
• Szeroki zakres temperatur pracy od -60 °C do 105 °C
• Wysokie znamionowe napięcie udarowe 6 kV i stopień zanieczyszczenia 3 dla wymagających środowisk

Dane techniczne

• Typ produktu: Dwupoziomowy zacisk
• Zastosowanie: Systemy magistrali KNX
• Technologia połączeń: Push-in
• Napięcie znamionowe: 500 V
• Prąd znamionowy: 17,5 A
• Przekrój znamionowy: 1,5 mm²
• Przekrój przewodu (lity/linka): 0,14–1,5 mm²
• Zakres AWG: 26–16
• Liczba poziomów: 2
• Liczba połączeń: 4
• Kolor: Czarny (górny poziom), Czerwony (dolny poziom)
• Montaż: Szyna DIN NS 35/7,5 lub NS 35/15
• Materiał izolacyjny: Poliamid (PA)
• Klasa palności: UL 94 V0
• Temperatura pracy: -60 °C do 105 °C
• Długość zdejmowania izolacji: 8–10 mm
• Znamionowe napięcie udarowe: 6 kV
• Stopień zanieczyszczenia: 3

Nasza ocena

Dzięki kompaktowej dwupoziomowej konstrukcji, kodowaniu kolorami i niezawodnym połączeniom push-in, ten zacisk Phoenix Contact jest doskonałym wyborem do instalacji KNX, gdzie liczy się oszczędność miejsca i przejrzystość.
