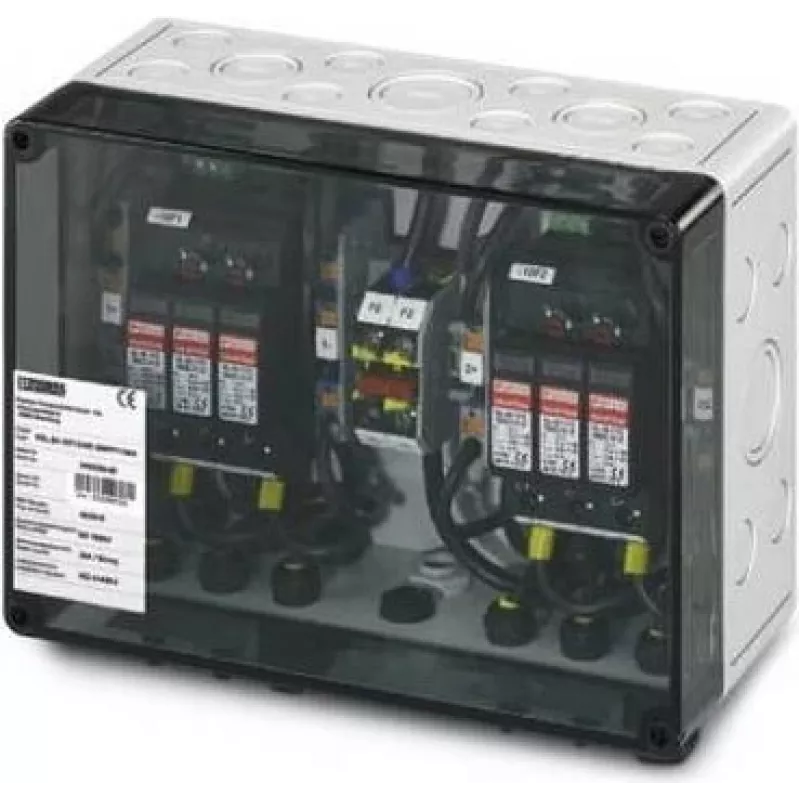

Phoenix Contact SOL-SC-2ST-0-DC-2MPP skrzynka zbiorcza PV 2x2 string 2404295

Instalacje fotowoltaiczne z wieloma stringami PV często napotykają na wspólne wyzwanie: bezpieczne łączenie i ochrona obwodów DC, zanim dotrą do falownika. Phoenix Contact SOL-SC-2ST-0-DC-2MPP (2404295) to wstępnie okablowana skrzynka zbiorcza PV, która łączy dwa stringi wejściowe w dwa niezależne wyjścia MPPT, eliminując potrzebę niestandardowego okablowania DC na miejscu. Jej zintegrowane zabezpieczenie przeciwprzepięciowe i rozłącznik DC zapewniają kompaktowe, zgodne z przepisami rozwiązanie dla domowych i małych komercyjnych systemów PV.

Dla kogo jest przeznaczona

Ta skrzynka zbiorcza jest idealna dla instalatorów fotowoltaiki i integratorów systemów pracujących przy dachowych lub naziemnych macierzach PV z maksymalnie dwoma stringami na MPPT. Nadaje się do projektów, w których miejsce jest ograniczone, ale bezpieczeństwo i niezawodność są nie do negocjacji. Niezależnie od tego, czy uruchamiasz nową instalację, czy modernizujesz istniejącą, to urządzenie upraszcza okablowanie po stronie DC i zwiększa ochronę.

Główne cechy

• Łączy 2 stringi wejściowe PV w 2 wyjścia MPPT (1 string na MPPT)
• Zintegrowane urządzenie przeciwprzepięciowe typu II (SPD) do ochrony przed przepięciami
• Wbudowany 2-biegunowy rozłącznik DC do bezpiecznego odizolowania podczas konserwacji
• Złącza wejściowe PV kompatybilne z MC4 do szybkiego podłączania bez narzędzi
• Obudowa z poliwęglanu o stopniu ochrony IP65 do użytku na zewnątrz
• Bez bezpieczników stringowych, co zmniejsza konserwację i potencjalne punkty awarii
• Konstrukcja do montażu naściennego z dławikami kablowymi do okablowania wyjściowego

Specyfikacje

• Typ produktu: Skrzynka zbiorcza PV
• Liczba stringów PV (wejście): 2
• Liczba MPPT (wyjście): 2
• Maks. napięcie wejściowe (Uoc max): 1000 V DC
• Maks. prąd wejściowy na string (Isc max): 15 A
• Maks. całkowity prąd wejściowy (Imax): 30 A
• Ochrona przeciwprzepięciowa: SPD typu II
• Rozłącznik DC: Zintegrowany 2-biegunowy rozłącznik DC
• Ochrona bezpiecznikowa: Brak bezpieczników stringowych
• Materiał obudowy: Poliwęglan (PC)
• Stopień ochrony: IP65
• Zakres temperatur otoczenia (praca): -25 °C do 60 °C
• Złącza wejściowe PV: Kompatybilne z MC4
• Połączenie wyjściowe PV: Dławiki kablowe (M20)
• Typ montażu: Montaż naścienny
• Normy: IEC 61439-2, IEC 62446-1

Wskazówki

Aby uzyskać optymalną wydajność, zamontuj skrzynkę zbiorczą blisko macierzy PV, aby zminimalizować długość kabli DC. Przed podłączeniem lub odłączeniem stringów upewnij się, że rozłącznik DC jest w pozycji OFF. Okresowo sprawdzaj obudowę pod kątem uszkodzeń i upewnij się, że dławiki kablowe są dokręcone, aby utrzymać stopień ochrony IP65. Jeśli system rozszerzy się poza dwa stringi, rozważ użycie wielu skrzynek zbiorczych lub większego modelu.
