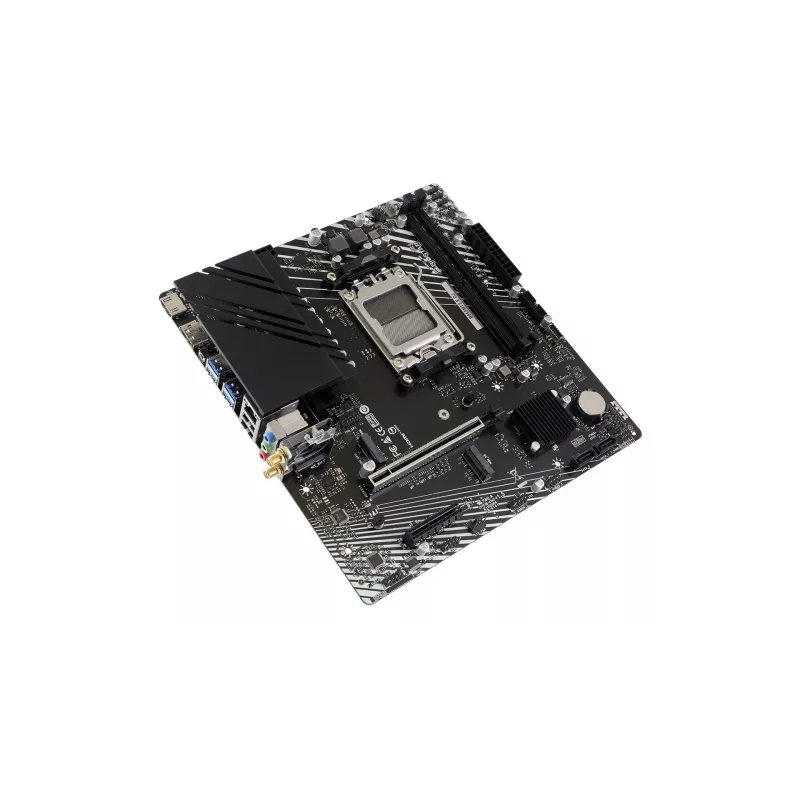

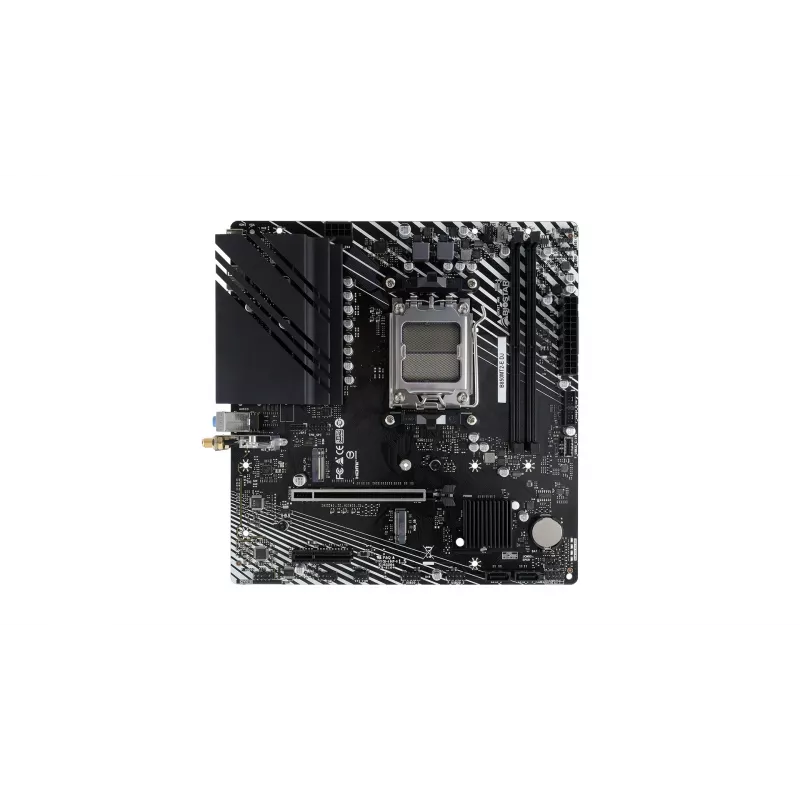

Płyta główna BIOSTAR B850 SAM5 Micro-ATX

Płyta główna BIOSTAR B850 SAM5 Micro-ATX zbudowana jest na chipsecie AMD B850 i obsługuje procesory AM5 (SAM5) w kompaktowym formacie Micro-ATX. Oferuje jedno gniazdo PCI-Express 4.0 x16 i jedno gniazdo PCI-Express 4.0 x4, dwa gniazda M.2 dla szybkich nośników NVMe, wyjścia wideo HDMI i DisplayPort (dostępność wyjść wideo zależy od zainstalowanego procesora), kodek audio Realtek ALC897 z trzema analogowymi portami audio oraz port LAN 2,5 Gigabit. Płyta zapewnia szeroki zestaw opcji łączności przewodowej, w tym wiele portów USB 2.0, USB 3.2 i port USB-C, a także porty SATA i obsługę RAID.

Zalety

Ta płyta główna Micro-ATX łączy obsługę procesorów AM5 z nowoczesną łącznością: rozszerzenia PCIe 4.0, podwójne gniazda M.2 dla dysków NVMe i wielogigabitową sieć LAN. Zintegrowane wyjścia wideo (HDMI i DisplayPort) umożliwiają korzystanie z procesorów ze zintegrowaną grafiką. Port USB-C oraz liczne porty USB 3.2 wspierają współczesne urządzenia peryferyjne i szybki transfer danych. Sprzętowy RAID dla SATA i NVMe oraz nagłówek TPM dodają opcje redundancji pamięci masowej i bezpieczeństwa platformy.

Zastosowanie

• Kompaktowe komputery stacjonarne wymagające obsługi procesorów AM5
• Komputery domowe lub biurowe potrzebujące wielu szybkich dysków (NVMe + SATA)
• Systemy korzystające z dedykowanych kart graficznych lub, gdy procesor ma zintegrowaną grafikę, wymagające wyjść wideo na płycie głównej
• Użytkownicy potrzebujący szybkiej sieci przewodowej z LAN 2,5 Gigabit

Kluczowe specyfikacje

• Chipset: AMD B850
• Gniazdo procesora: SAM5 (AM5)
• Format: Micro-ATX
• Gniazda rozszerzeń: 1× PCIe 4.0 x16, 1× PCIe 4.0 x4
• Pamięć masowa: 2× gniazda M.2, SATA z obsługą RAID (SATA 0,1,10), RAID NVMe (0,1,10)
• Wyjścia wideo: 1× HDMI, 1× DisplayPort (zależne od iGPU procesora)
• Audio: Realtek ALC897, 3× analogowe porty audio
• LAN: 2,5 Gigabit RJ45
• USB: 6× USB 2.0, 6× USB 3.2, 1× USB-C
• Pozostałe: nagłówek TPM

Instrukcja użytkowania

Zainstaluj kompatybilny procesor SAM5 i wymagane chłodzenie zgodnie z instrukcjami producenta procesora i chłodzenia, włóż moduły pamięci do odpowiednich gniazd DIMM i zamontuj płytę główną w obudowie kompatybilnej z Micro-ATX. Podłącz kable zasilające (24-pin ATX i zasilanie procesora), podłącz dyski do gniazd M.2 lub portów SATA, a w razie potrzeby zainstaluj dedykowaną kartę graficzną w gnieździe PCIe x16. Podłącz złącza panelu przedniego, nagłówki USB i audio obudowy do odpowiednich nagłówków na płycie głównej. Skonfiguruj ustawienia BIOS/UEFI dotyczące kolejności rozruchu, RAID pamięci masowej (jeśli używany) i włącz TPM, jeśli to wymagane.

Zalecenia

Używaj wysokiej jakości modułów pamięci DDR5 obsługiwanych przez platformę AM5, upewnij się, że BIOS jest zaktualizowany do najnowszej wersji dla najlepszej kompatybilności i stabilności procesora oraz zastosuj odpowiedni przepływ powietrza w obudowie, aby utrzymać temperatury podczas używania wysokowydajnych procesorów lub wielu urządzeń pamięci masowej.
