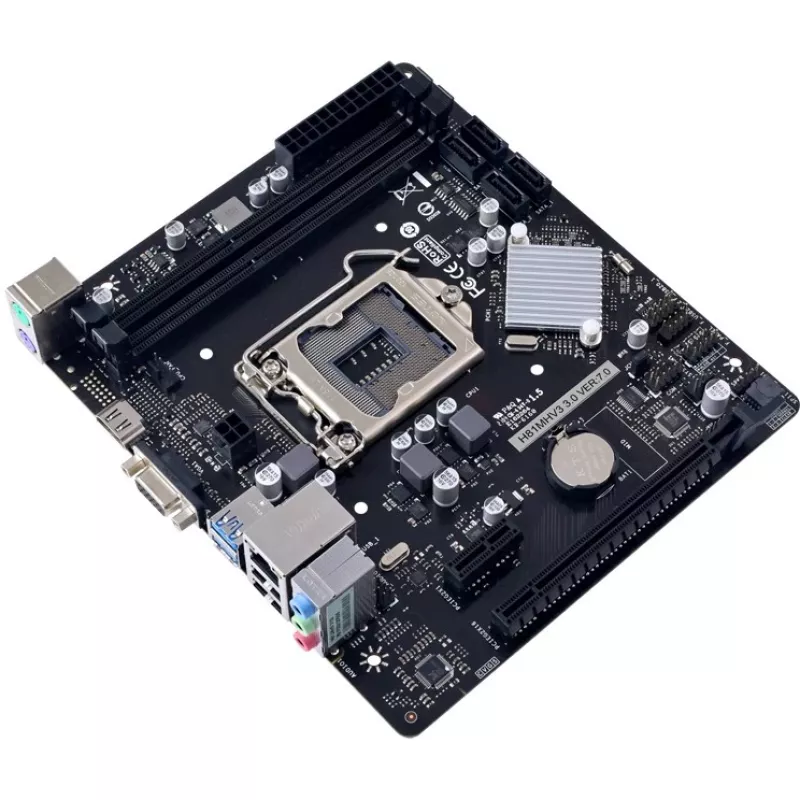

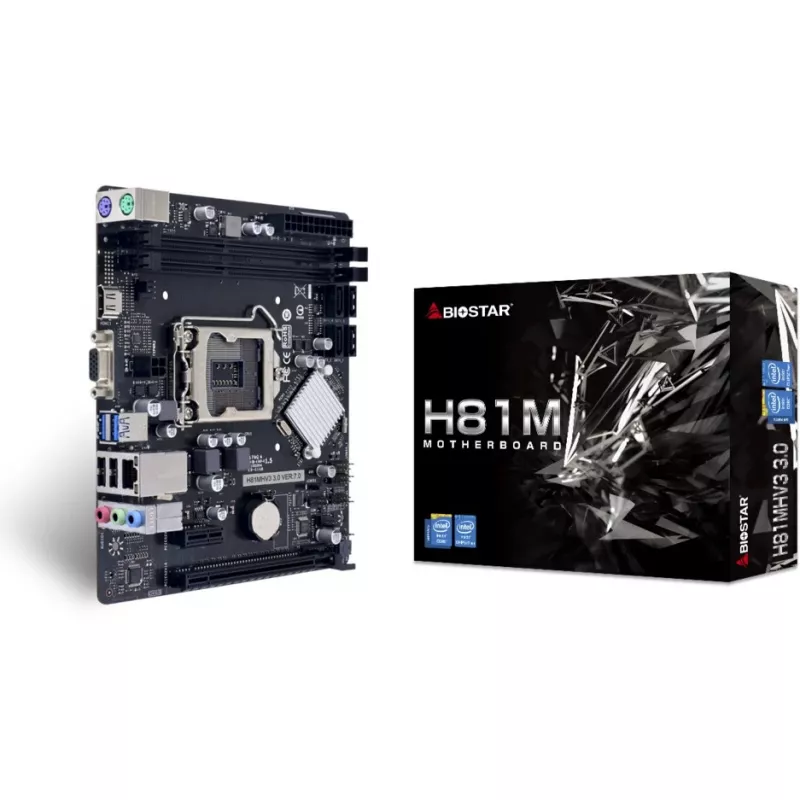

Płyta główna BIOSTAR H81MHV3 3.0 — Micro ATX, LGA 1150, Intel H81, 2x DDR3 DIMM (max 16GB), SATA II/III, Gigabit LAN, HDMI, VGA

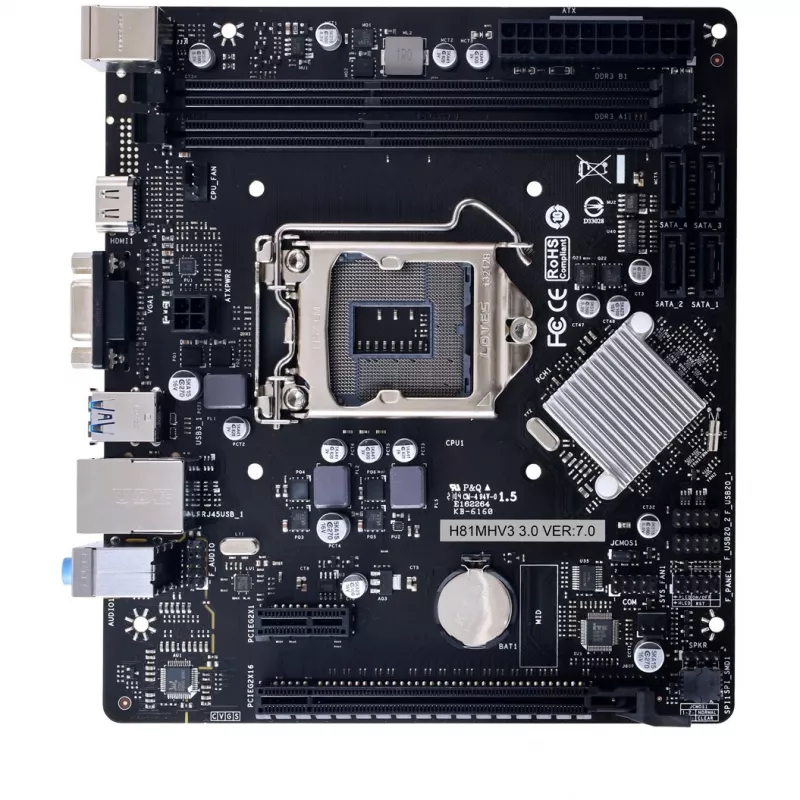

Biostar H81MHV3 3.0 to płyta główna micro ATX z chipsetem Intel H81, zaprojektowana dla procesorów Intel Core, Pentium i Celeron czwartej generacji w podstawce LGA1150. Obsługuje pamięć DDR3-SDRAM do 16 GB w dwóch gniazdach DIMM, interfejsy pamięci masowej SATA II i SATA III, zintegrowane HDMI z HDCP, porty USB 3.2 Gen1 Type-A oraz dźwięk na płycie. Płyta zawiera funkcje zwiększające niezawodność, takie jak kondensatory stałe, płytka PCB odporna na wilgoć, ochrona ESD oraz OC/OV/OH, a także oferuje wbudowane narzędzie do aktualizacji BIOS (BIO-Flasher) umożliwiające proste aktualizacje oprogramowania układowego.

Korzyści

Ta płyta główna łączy kompatybilność z chipsetem Intel H81 z kompaktową konstrukcją micro ATX odpowiednią do małych obudów, natywną obsługą USB 3.2 Gen1 i SATAIII 6 Gb/s dla szybszego przesyłania danych oraz zintegrowanym wyjściem HDMI 4K2K z HDCP do wyświetlania obrazu w wysokiej rozdzielczości. Funkcje trwałości, takie jak super trwałe kondensatory stałe i płytka PCB odporna na wilgoć, wydłużają żywotność komponentów, a zabezpieczenia ESD i OC/OV/OH pomagają chronić system przed uszkodzeniami elektrycznymi. BIO-Flasher upraszcza aktualizacje BIOS bez konieczności korzystania ze środowiska systemu operacyjnego.

Zastosowanie

• Kompaktowe komputery stacjonarne i PC biurowe
• Systemy wykorzystujące procesory Intel LGA1150 czwartej generacji (Celeron, Pentium, Core i3/i5/i7)
• Podstawowa obsługa multimediów i obrazu przez HDMI (w tym 4K2K w obsługiwanych rozdzielczościach)
• Przechowywanie plików w domu lub małej firmie z dyskami SATAIII

Kluczowe specyfikacje

• Chipset: Intel H81
• Podstawka: LGA1150 (4. gen. Intel Core / Pentium / Celeron)
• Format: Micro ATX
• Pamięć: 2 x gniazda DDR3 DIMM, do 16 GB
• Pamięć masowa: SATA II i SATA III (6 Gb/s)
• USB: USB 3.2 Gen1 Type-A (do 5 Gb/s), obsługa USB 2.0
• Wyjście wideo: HDMI z HDCP, obsługa rozdzielczości 4K2K tam, gdzie obsługuje je zintegrowany układ graficzny procesora
• Dźwięk: HD Audio
• Sieć: Gigabit Ethernet (na płycie)
• Trwałość/funkcje: Super trwałe kondensatory stałe, płytka PCB odporna na wilgoć, ochrona ESD, ochrona OC/OV/OH, BIO-Flasher

Sposób użycia

Zainstaluj płytę Biostar H81MHV3 3.0 w kompatybilnej obudowie micro ATX i przymocuj ją do kołków dystansowych. Zamontuj zgodny procesor LGA1150 i załóż zalecany cooler CPU, a następnie włóż maksymalnie dwa moduły DDR3 zgodne z obsługiwanymi specyfikacjami. Podłącz urządzenia pamięci masowej SATA do portów SATA i podłącz kable panelu przedniego oraz tylnego I/O zgodnie z instrukcją płyty głównej. Podłącz wyświetlacz do portu HDMI na płycie, aby uzyskać obraz, a porty USB 3.2 Gen1 wykorzystaj do szybkich urządzeń peryferyjnych. Użyj narzędzia BIO-Flasher z napędem USB zawierającym plik BIOS, aby zaktualizować oprogramowanie układowe przed instalacją systemu operacyjnego, jeśli jest to wymagane.

Zalecenia

Używaj modułów pamięci zgodnych ze specyfikacjami DDR3 płyty głównej i nie przekraczaj maksymalnie 16 GB. Aby zapewnić niezawodną długoterminową pracę, stosuj wysokiej jakości zasilacze i chłodzenie, przechowuj płytę w środowisku o niskiej wilgotności i stosuj aktualizacje BIOS przez BIO-Flasher, gdy zaleca je Biostar, aby zapewnić kompatybilność i bezpieczeństwo.
