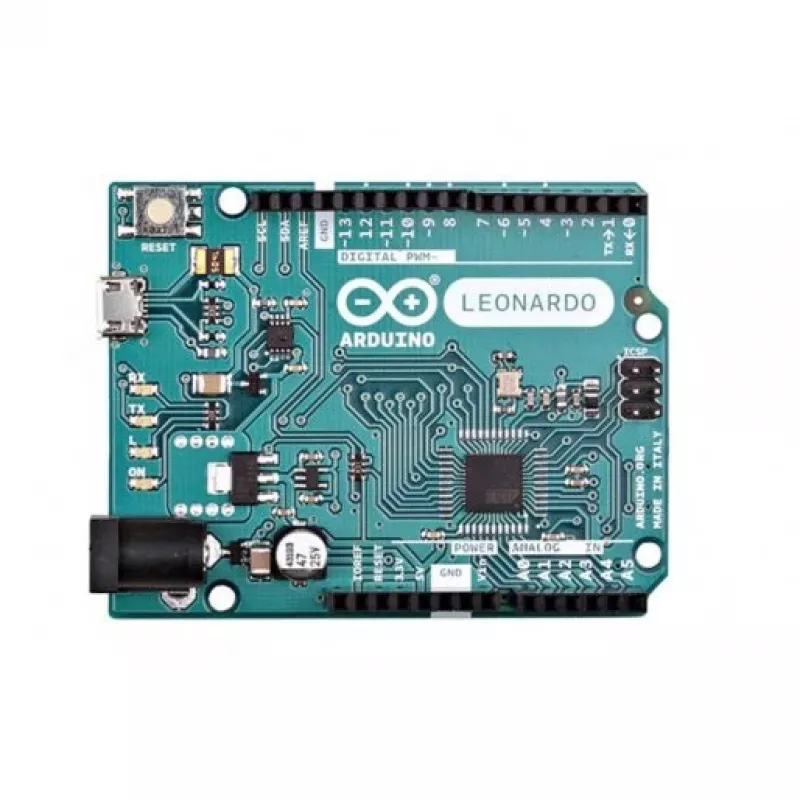

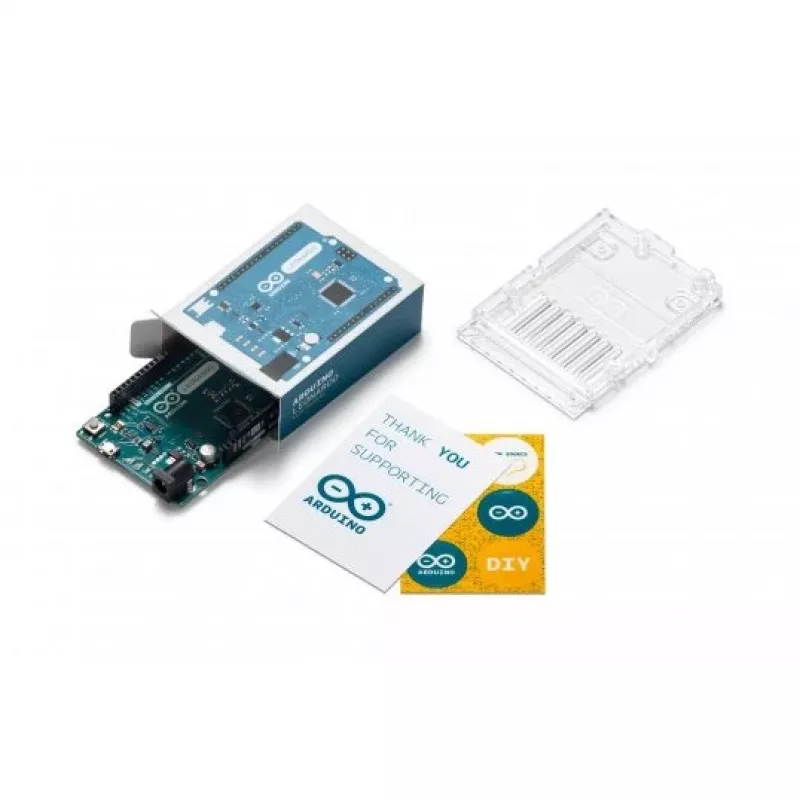

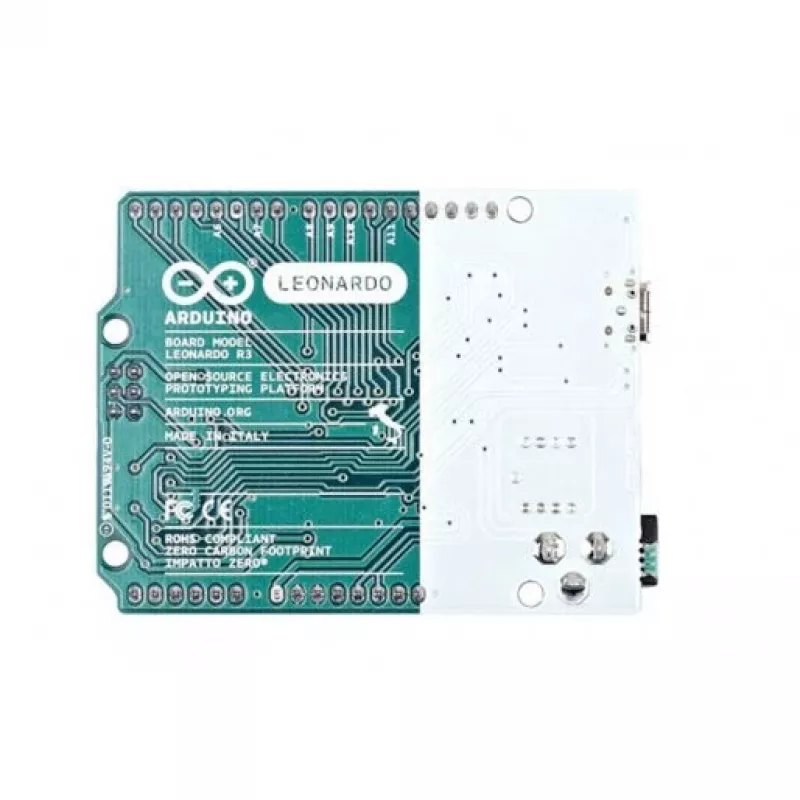

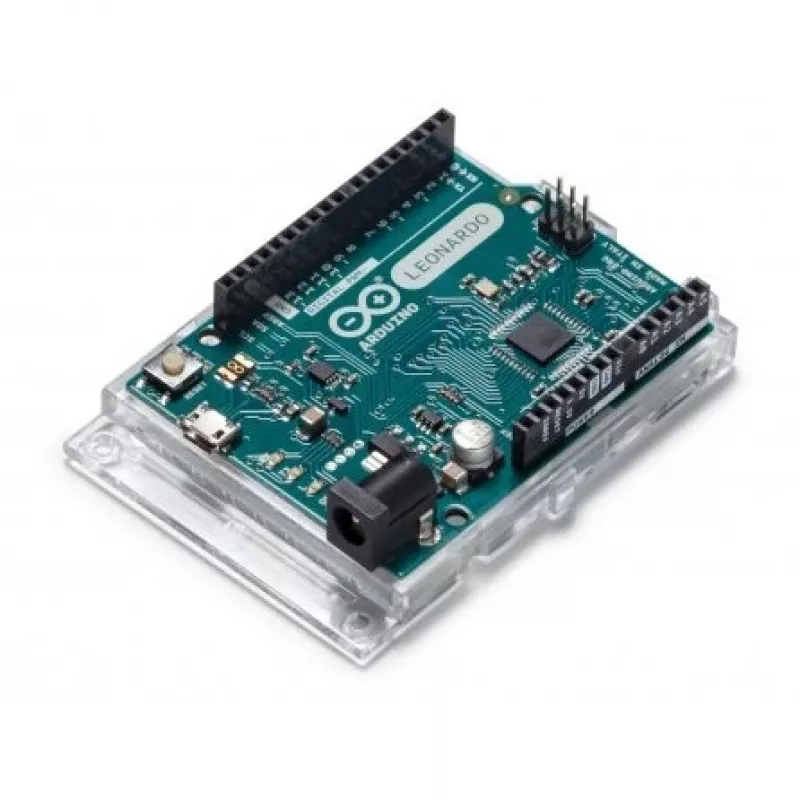

Płytka rozwojowa Arduino Leonardo

Arduino Leonardo to płytka rozwojowa oparta na mikrokontrolerze ATmega32u4 pracującym z częstotliwością 16 MHz. Posiada 20 cyfrowych pinów I/O (7 z PWM), 12 wejść analogowych, 32 KB pamięci flash, 2,5 KB SRAM i 1 KB EEPROM. Płytka zawiera złącze micro USB, gniazdo zasilania, złącze ICSP i przycisk resetowania oraz może być zasilana przez USB, zasilacz AC-DC lub baterię. Wbudowana komunikacja USB pozwala Leonardo być rozpoznawanym przez podłączony komputer jako wirtualny port COM oraz jako urządzenia USB HID, takie jak klawiatura lub mysz.

Zalety

Układ ATmega32u4 z natywnym USB w Leonardo eliminuje potrzebę stosowania dodatkowego procesora konwertującego USB na szeregowy, upraszczając konstrukcję i umożliwiając bezpośrednią emulację urządzeń USB. Kompaktowe wymiary (53,3 x 68,6 mm) i niewielka waga (około 20 g) sprawiają, że płytka jest wygodna w projektach wbudowanych i przenośnych. Standardowe specyfikacje zasilania (napięcie pracy 5 V, zalecane wejściowe 7–12 V) oraz typowe interfejsy (cyfrowe, analogowe, ICSP) zapewniają kompatybilność z istniejącymi nakładkami Arduino i wieloma urządzeniami peryferyjnymi.

Zastosowanie

• Projekty USB HID (emulacja klawiatury, myszy)
• Prototypowanie urządzeń opartych na mikrokontrolerach
• Edukacyjne zajęcia z elektroniki i warsztaty
• Projekty wbudowane wymagające kompaktowych, lekkich płytek

Kluczowe specyfikacje

• Mikrokontroler: ATmega32u4
• Taktowanie: 16 MHz
• Flash: 32 KB; SRAM: 2,5 KB; EEPROM: 1 KB
• Cyfrowe I/O: 20 pinów (7 wyjść PWM)
• Wejścia analogowe: 12
• Napięcie pracy: 5 V
• Napięcie wejściowe (zalecane): 7–12 V; maksymalne znamionowe napięcie wejściowe do 20 V
• Interfejsy: micro USB, gniazdo zasilania, złącze ICSP, przycisk resetowania
• Wymiary: 53,3 x 68,6 mm; Waga: ~20 g
• Producent: Arduino; MPN: A000057; EAN: 8058333491141

Sposób użycia

Podłącz Leonardo do komputera za pomocą kabla micro USB, aby zaprogramować płytkę przy użyciu środowiska Arduino IDE i zapewnić zasilanie. Alternatywnie można dostarczyć zasilanie przez gniazdo baryłkowe lub odpowiednią baterię w zalecanym zakresie napięć. Wybierz odpowiednią płytkę i port w IDE, prześlij szkic jak zwykle i użyj dostępnych pinów cyfrowych i analogowych do podłączenia czujników, siłowników i komunikacji. W przypadku korzystania z funkcji USB HID skonfiguruj szkic tak, aby emulował zachowanie klawiatury lub myszy; płytka zostanie wykryta jako wybrane urządzenie po podłączeniu.

Zalecenia

Podczas zasilania przez gniazdo baryłkowe używaj stabilnego źródła napięcia 7–12 V i unikaj podawania napięcia przekraczającego maksymalne parametry znamionowe płytki. Aby zapewnić niezawodne działanie USB HID, przetestuj rozpoznawanie urządzenia na docelowym systemie hosta i upewnij się, że szkice prawidłowo obsługują ponowne nawiązywanie połączenia USB i eliminację drgań sygnałów wejściowych.
