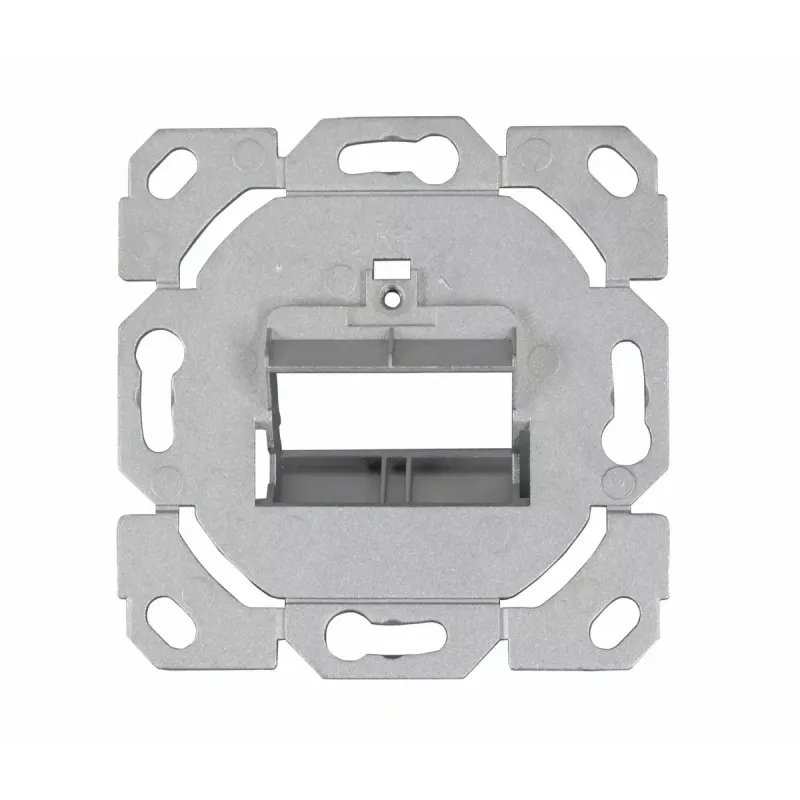

Płytka ścienna / osłona przełącznika EFB Elektronik ET-25090K Szary

Płytka ścienna EFB Elektronik ET-25090K Szary to ramka montażowa odlewana ciśnieniowo z cynku, przeznaczona do mocowania dwóch modułów keystone slimline. Posiada nachylone pod kątem 40° gniazdo oraz wbudowany przewód uziemiający zakończony złączem płaskim 6,3 mm. Osłona dopasowana jest do standardowych wymiarów płytek przełączników i kompatybilna z płytami centralnymi UAE wiodących producentów osprzętu.

Zalety

Wykonana z odlewu cynkowego ramka zapewnia trwałą ochronę modułów keystone, zachowując smukły, designerski wygląd. Nachylone pod kątem 40° gniazdo ułatwia prowadzenie kabli i poprawia widoczność podłączonych modułów, a wbudowany przewód uziemiający upraszcza uziemienie w instalacjach z metalowymi płytami czołowymi.

Zastosowanie

• Montaż dwóch modułów keystone slimline (np. wkładek RJ45, USB, HDMI)
• Stosowanie z płytami centralnymi UAE w domach, biurach i wnętrzach komercyjnych
• Instalacje wymagające metalowej płytki ściennej ze zintegrowanym uziemieniem

Kiedy może nie być odpowiednia

Ramka przeznaczona jest wyłącznie do modułów keystone slimline i może nie pomieścić większych wkładek lub niestandardowych elementów. Jest to metalowa ramka montażowa zaprojektowana do współpracy z płytami centralnymi UAE; jeśli system ścienny wykorzystuje inny standard lub niekompatybilne wymiary, produkt może nie pasować bez dodatkowych adapterów.

Kluczowe specyfikacje

• Materiał: odlew cynkowy
• Pojemność: 2 moduły keystone slimline
• Kąt gniazda: nachylenie 40°
• Uziemienie: wbudowany przewód uziemiający do złącza płaskiego 6,3 mm
• Kolor: szary (wykończenie metaliczne)

Sposób użycia

Umieść ramkę w otworze płyty centralnej kompatybilnej z UAE i zamocuj zgodnie z instrukcją montażu producenta płyty. Wciśnij dwa moduły keystone slimline w otwory ramki, aż zatrzasną się na swoim miejscu. Podłącz przewód uziemiający do odpowiedniego złącza płaskiego 6,3 mm lub punktu uziemienia, zgodnie z wymaganiami dla instalacji z metalową płytą czołową. Na koniec załóż zewnętrzną listwę wykończeniową lub płytkę osłonową, aby dokończyć instalację.

Co wziąć pod uwagę przed zakupem

• Sprawdź kompatybilność ze standardem płyty centralnej (UAE) i producentem osprzętu
• Upewnij się, że moduły keystone mają wymiary slimline, aby pasowały do ramki
• Potwierdź, czy metalowa płytka czołowa z uziemieniem jest odpowiednia dla Twojej instalacji i zgodna z lokalnymi przepisami

Zalecenia

W celu niezawodnego uziemienia podłącz wbudowany przewód uziemiający do właściwego punktu uziemienia, używając określonego złącza płaskiego 6,3 mm. Używaj modułów keystone slimline przeznaczonych do montażu ściennego i postępuj zgodnie z instrukcjami producenta płyty centralnej w zakresie bezpiecznego mocowania i wyrównania.
