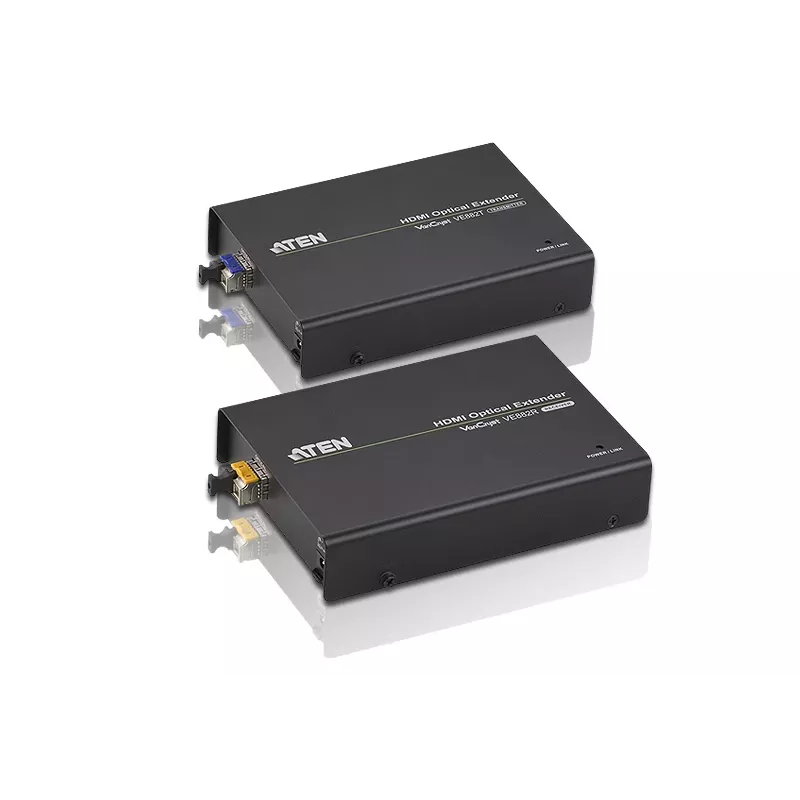

Przedłużacz HDMI Audio/Video ATEN + IR + RS232 przez jeden światłowód (600 m)

ATEN VE882 to nadajnik i odbiornik AV, który przesyła sygnały HDMI na duże odległości za pomocą pojedynczego łącza światłowodowego. Akceptuje strumień audio-wideo HDMI z lokalnego źródła, serializuje dane i przesyła je przez połączenie optyczne o przepustowości 3,125 Gbps, dostarczając wideo i audio w wysokiej rozdzielczości do 1080p@60Hz z 24-bitowym kolorem. Urządzenie obsługuje również dwukierunkowe rozszerzenie pilota IR oraz komunikację RS-232 dla podłączonych urządzeń szeregowych.

Zalety

VE882 eliminuje ograniczenia odległości standardowych kabli HDMI dzięki zastosowaniu światłowodu, umożliwiając transmisję sygnału na odległość do 600 metrów przy zachowaniu jakości obrazu 1080p. Konsoliduje wideo, audio, IR i sterowanie RS-232 w jednym łączu optycznym, redukuje straty sygnału i zakłócenia elektromagnetyczne typowe dla kabli miedzianych, a także działa z zasilania 5,3 V w kompaktowej obudowie (103 x 141,7 x 31,2 mm) o wadze 420 g.

Zastosowanie

• Cyfrowe oznakowanie i ściany wideo w przestrzeniach handlowych lub publicznych
• Sale konferencyjne, wykładowe i korporacyjne instalacje AV
• Zdalne monitorowanie i sterowanie, gdzie wymagany jest przelot RS-232 lub IR
• Przedłużanie HDMI na duże odległości między szafami sprzętowymi a punktami wyświetlania

Kluczowe specyfikacje

• Model: ATEN VE882 (MPN: VE882-AT-G, EAN: 4710423778177)
• Obsługa wideo: do 1080p @ 60 Hz, 24-bitowy kolor
• Medium transmisyjne: pojedyncze łącze światłowodowe, 3,125 Gbps
• Maksymalna odległość: do 600 metrów
• Interfejsy sterowania: dwukierunkowe rozszerzenie IR, RS-232 do 115 kbps
• Zasilanie: 5,3 V
• Wymiary: 103 x 141,7 x 31,2 mm; Waga: 420 g

Jak używać

Podłącz nadajnik VE882 do źródła HDMI, a odbiornik do wyświetlacza. Połącz nadajnik i odbiornik kompatybilnym kablem światłowodowym jednomodowym lub wielomodowym zgodnie z wymaganiami miejsca, upewniając się, że światłowód obsługuje określoną przepustowość 3,125 Gbps i maksymalną odległość. W razie potrzeby podłącz opcjonalne urządzenia RS-232 lub emitery/odbiorniki IR na każdym końcu, jeśli wymagane jest zdalne sterowanie lub komunikacja szeregowa. Zasil oba urządzenia z określonego źródła 5,3 V i sprawdź integralność sygnału oraz rozdzielczość wyświetlania na końcówce.

Zalecenia

Aby zapewnić niezawodne działanie, używaj światłowodów i złączy o parametrach odpowiednich dla wymaganej odległości i przepustowości, unikaj ostrych zagięć i naprężeń mechanicznych na trasie światłowodu oraz sprawdź okablowanie RS-232 i umiejscowienie IR podczas instalacji. Przetestuj konfigurację przy pełnej rozdzielczości (1080p@60Hz), aby potwierdzić, że długość kabla i jakość złączy spełniają oczekiwania.
