Przedłużacz sieciowy MetzConnect 130863-01-E do kabli Cat6 / Cat6a / Cat7, prąd wejściowy 0,5 A

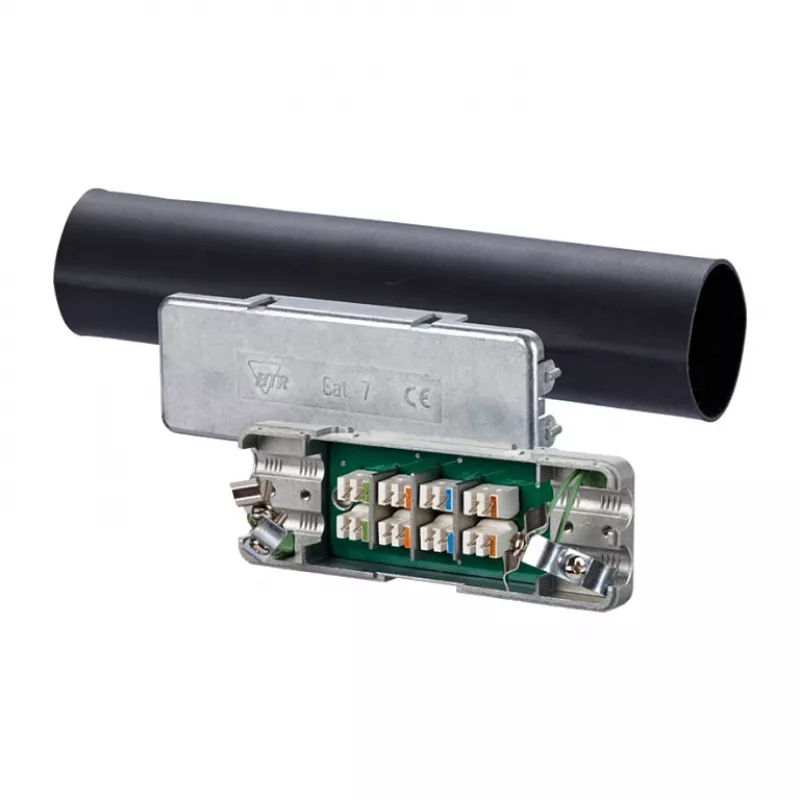

Przedłużacz sieciowy MetzConnect 130863-01-E jest przeznaczony do łączenia lub przedłużania skrętkowych połączeń Ethernet do kategorii 7A. Przyjmuje przewody transmisji danych z żyłą stałą od AWG 26/1 do 22/1 i umożliwia wprowadzanie kabla z jednej lub obu stron, co pozwala na naprawy, przedłużanie połączeń i rozdzielanie kabli w przemysłowych i komercyjnych instalacjach sieciowych. Urządzenie posiada w pełni ekranowaną metalową obudowę oraz ochronę IP67 zapewnioną przez specjalną rurkę termokurczliwą, aby utrzymać integralność sygnału i ochronę środowiskową tam, gdzie jest to wymagane.

Zalety

Przedłużacz obsługuje kable kategorii Cat6, Cat6a i Cat7 i jest kompatybilny ze złączami Cat.6, aby spełnić klasę E zgodnie z ISO/IEC 11801 Ed.2.2:2011-06 przy użyciu w określonych kombinacjach. Jego w pełni ekranowana metalowa obudowa wraz z fabrycznie zamontowanym połączeniem ekranu 360° i odciążeniem zapewnia niezawodne połączenie elektromagnetyczne i mechaniczne. Ochrona IP67 gwarantuje odporność złącza na kurz i tymczasowe zanurzenie po zastosowaniu rurki termokurczliwej. Urządzenie przyjmuje prąd wejściowy 0,5 A i umożliwia współdzielenie kabla — rozdzielenie pojedynczego kabla 8-żyłowego na dwa tory 4-żyłowe — co może uprościć niektóre potrzeby instalacyjne.

Zastosowanie

• Przedłużanie lub naprawa połączeń Ethernet Cat6, Cat6a i Cat7
• Połączenia zewnętrzne lub w trudnych warunkach, gdzie wymagana jest ochrona IP67
• Przemysłowe lub komercyjne instalacje Ethernet z okablowaniem ekranowanym
• Sytuacje wymagające współdzielenia kabla (rozdzielenie jednego kabla 8-żyłowego na dwa kable 4-żyłowe)
• Instalacje wykorzystujące stałe przewody o średnicy AWG 26/1 do 22/1

Kiedy może nie być odpowiedni

Przedłużacz jest przeznaczony do skrętkowych kabli z żyłą stałą w podanym zakresie AWG oraz do stosowania z kablami kategorii Cat.6/6a/7; może nie być odpowiedni do instalacji z użyciem linek krosowych lub przewodów o średnicach spoza zakresu AWG 26/1–22/1. Jeśli wymagane jest stałe, fabrycznie uszczelnione złącze inline lub inny stopień ochrony, należy rozważyć alternatywne produkty specjalnie zaprojektowane do tych potrzeb.

Kluczowe dane techniczne

• Kompatybilność z kategoriami kabli: Cat6, Cat6a, Cat7 (odpowiedni również z Cat7A)
• Typ przewodu: drut lity, AWG 26/1 do AWG 22/1
• Wprowadzanie kabla: wejście jednostronne lub dwustronne
• Ekranowanie: w pełni ekranowana metalowa obudowa z fabrycznie zamontowanym połączeniem ekranu 360°
• Klasa ochrony: IP67 po zastosowaniu rurki termokurczliwej
• Obsługa współdzielenia kabla: jedno 8-żyłowe na dwa 4-żyłowe podziały (wymaga opasek kablowych)
• Zgodność z normami: klasa E wg ISO/IEC 11801 Ed.2.2:2011-06 w połączeniu z kompatybilnymi kablami i złączami
• Prąd wejściowy: 0,5 A

Jak używać

Przygotuj stałe przewody Cat6/6a/7, zdejmując płaszcz i układając poszczególne żyły zgodnie z wymaganym parowaniem. Włóż przygotowane stałe druty do styków przedłużacza, upewniając się, że pary są prawidłowo dopasowane. Zastosuj dostarczone lub zalecane opaski kablowe do konfiguracji współdzielenia kabla, jeśli rozdzielasz kabel 8-żyłowy na dwa wyjścia 4-żyłowe. Zamocuj ekran do fabrycznie zamontowanego połączenia 360° i zabezpiecz odciążenie. Nasuń specjalną rurkę termokurczliwą na zmontowane złącze i podgrzej zgodnie z instrukcją, aby uzyskać uszczelnienie IP67. Po instalacji sprawdź ciągłość i jakość sygnału.

Co wziąć pod uwagę przed zakupem

• Wymagany typ kabla: użyj kabli Cat6, Cat6a lub Cat7 z żyłą stałą w zakresie AWG 26/1–22/1
• Czy potrzebujesz funkcji rozdzielania kabla i miejsca na założenie opasek kablowych
• Potrzeby ochrony środowiskowej — stopień ochrony IP67 zależy od prawidłowego zastosowania rurki termokurczliwej
• Kompatybilność z istniejącymi złączami i wymagania dotyczące zgodności dla instalacji klasy E
• Maksymalny wymagany prąd wejściowy 0,5 A

Zalecenia

Dla niezawodnej wydajności używaj wysokiej jakości ekranowanych kabli z żyłą stałą, upewnij się, że połączenie ekranu jest ciągłe z fabrycznie zamontowanym stykiem 360°, i postępuj zgodnie z właściwymi procedurami nagrzewania rurki termokurczliwej, aby osiągnąć stopień ochrony IP67. Po instalacji przetestuj łącze, aby potwierdzić integralność sygnału i zgodność z wymaganiami klasy sieciowej.
