Przedłużacz sieciowy Telegärtner J00060A0069

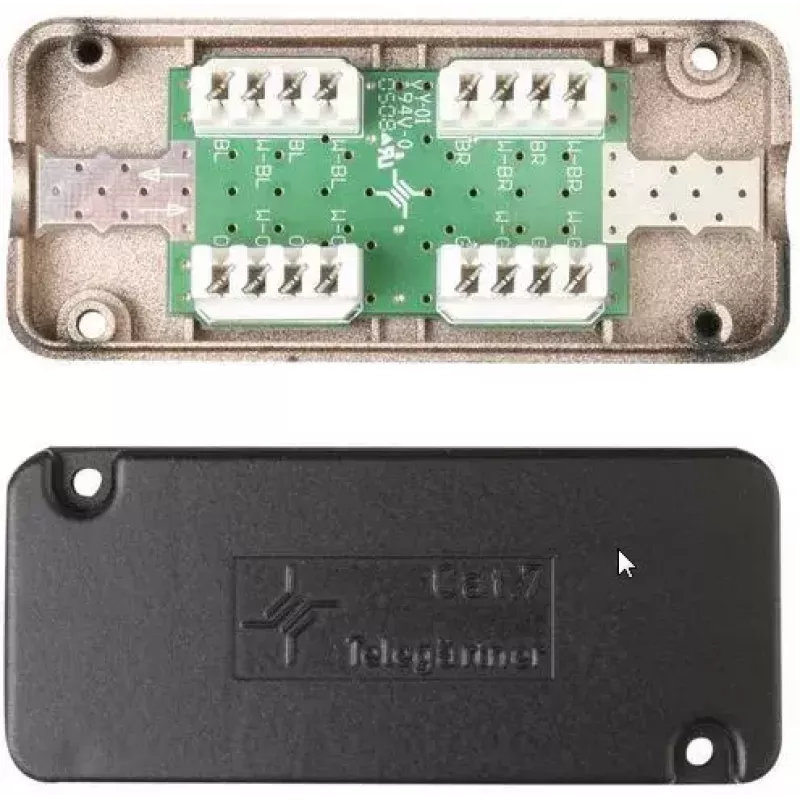

Moduły Telegärtner VM 8-8 (MPN J00060A0069) zapewniają kompaktowe rozwiązanie do łączenia lub przedłużania dostępnych na rynku ekranowanych i nieekranowanych kabli instalacyjnych typu skrętka (kat. 5e/kat. 6/kat. 7). Są przeznaczone do naprawy uszkodzonych kabli, przedłużania i przekierowywania tras kablowych bez ponownego układania przebiegów, umożliwiając ekonomiczne zmiany w strukturalnych systemach okablowania przy zachowaniu parametrów transmisyjnych.

Zalety

Moduły VM 8-8 umożliwiają trwałe połączenie wielu odcinków kabla na wspólnej płytce drukowanej za pomocą zacisków LSA Plus, zachowując właściwości transmisyjne i maksymalne długości łącza. Kodowanie kolorów jest zgodne ze standardami EIA/TIA 568A i 568B, a pary można wprowadzać bezpośrednio do zacisków bez rozkręcania. Konstrukcja zapewnia bezpieczny styk ekranu, zmienny wprowadzenie kabla, oddzielne odciążenie oraz bez narzędziową osłonę ekranującą ze stali nierdzewnej w wersjach rack i naściennych. Przewidziano opcjonalne podłączenie uziemienia na płytce drukowanej (śruba M4) oraz kompatybilność EMC zgodnie z EN 50081-2 i EN 50082-2.

Odpowiednie do

• Naprawy uszkodzonych kabli instalacyjnych kat. 5e/6/7
• Przedłużania istniejących tras kablowych typu skrętka bez przekierowywania
• Tymczasowego lub stałego przekierowania kabli w strukturalnych systemach okablowania
• Instalacji w szafach rack, na ścianie i natynkowych w sieciach komercyjnych lub domowych

Kluczowe specyfikacje

• Technologia połączeń: zaciski LSA Plus na wspólnej płytce drukowanej
• Kompatybilne typy kabli: 4-parowe kable ekranowane i nieekranowane, AWG 24–22
• Kodowanie kolorów: EIA/TIA 568A i 568B
• Maks. liczba połączeń: do 12 przychodzących i 12 wychodzących kabli 8-żyłowych (w zależności od typu modułu)
• Ekranowanie: zaciski śrubowe zapewniające pewny styk; bez narzędziowa osłona ze stali nierdzewnej (wybrane wersje)
• Opcje montażu: natynkowy (AP), naścienny, w szafie rack 19" i podstawowa wersja do swobodnego łączenia
• Przyłącze uziemiające: opcjonalna śruba M4 na płytce drukowanej
• EMC: zgodność z EN 50081-2 i EN 50082-2

Sposób użycia

Wybierz typ modułu VM 8-8 odpowiedni do preferowanego montażu i liczby tras kablowych. Doprowadź przychodzące i wychodzące kable 4-parowe do modułu, wprowadź każdą parę bezpośrednio do zacisku LSA Plus zgodnie z kodem kolorów EIA/TIA 568A lub 568B i zakończ bez rozkręcania par. W przypadku kabli ekranowanych zamocuj ekran do płytki drukowanej za pomocą zacisków śrubowych i, jeśli to konieczne, zabezpiecz uziemienie śrubą M4. Zastosuj oddzielne odciążenie za pomocą dostępnych opasek kablowych i, w stosownych przypadkach, załóż bez narzędziową osłonę ekranującą ze stali nierdzewnej.

Zalecenia

Aby uzyskać najlepsze rezultaty, zweryfikuj wybrany kod kolorów (568A lub 568B) przed instalacją, aby zapewnić spójne okablowanie w całym łączu. Ogranicz odkręcanie par do niezbędnego minimum wymaganego do zakończenia, aby zachować parametry transmisyjne, i przestrzegaj lokalnych praktyk uziemiania i EMC podczas podłączania kabli ekranowanych.
