Przejściówka kablowa EFB Elektronik EB415

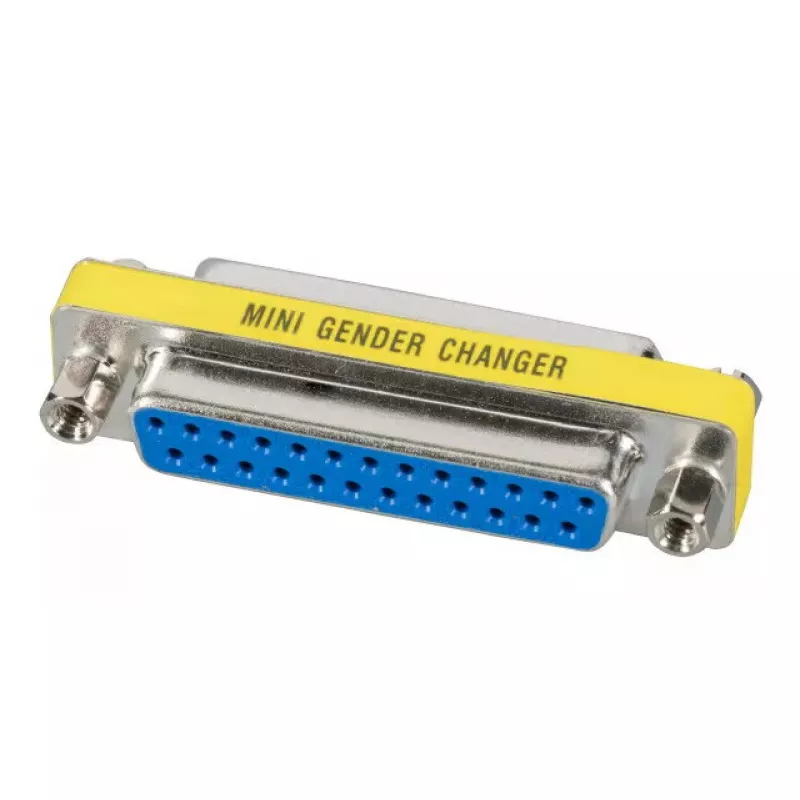

EFB Elektronik EB415 to kompaktowa metalowa przejściówka D-Sub 25, która umożliwia konwersję między wtykiem a gniazdem D-Sub 25. Zaprojektowana do oszczędnych miejsca połączeń liniowych, zapewnia niezawodne połączenie mechaniczne dla interfejsów szeregowych i równoległych oraz umożliwia bezpośrednie łączenie dwóch kabli lub adapterów zakończonych wtykami D-Sub 25.

Zalety

EB415 oferuje solidną metalową obudowę zapewniającą ochronę mechaniczną i lepsze ekranowanie, prostą konwersję płci między wtykiem a gniazdem D-Sub 25 oraz kompaktową konstrukcję zajmującą minimalną przestrzeń. Zapewnia stabilne połączenia fizyczne dla okablowania szeregowego i równoległego bez dodawania aktywnej elektroniki.

Zastosowanie

• Konwersja połączeń męskich D-Sub 25 na żeńskie
• Łączenie dwóch kabli D-Sub 25
• Tymczasowe lub stałe połączenia liniowe dla urządzeń szeregowych (RS-232/równoległych)
• Starsze interfejsy komputerowe i przemysłowe wykorzystujące złącza DB-25

Specyfikacja techniczna

• Model: EFB Elektronik EB415
• Typ złącza: D-Sub 25 (DB-25)
• Płeć: przejściówka (adapter męski na żeński / żeński na męski)
• Obudowa: metalowa
• Typowe zastosowanie: łączenie kabli lub łączenie kabla z adapterem w interfejsach szeregowych/równoległych
• Marka: EFB Elektronik
• MPN: EB415
• EAN: 4049759052348

Sposób użycia

Wyrównaj styki i gniazda złącza DB-25, a następnie wsuń przejściówkę na złącze kabla lub urządzenia, aż powierzchnie styku zostaną całkowicie połączone. Jeśli złącza mają śruby radełkowane, dokręć je ręcznie, aby zabezpieczyć połączenie. Używaj przejściówki liniowo pomiędzy dwoma kablami zakończonymi DB-25 lub pomiędzy kablem a urządzeniem, aby zmienić płeć złącza w razie potrzeby.

Zalecenia

Aby uzyskać najlepsze rezultaty, stosuj EB415 w instalacjach o niskim naprężeniu, gdzie naprężenia mechaniczne złączy są zminimalizowane; unikaj poddawania przejściówki silnym siłom ciągnięcia lub skręcania. Przed podłączeniem sprzętu sprawdź zgodność wyprowadzeń dla konkretnego zastosowania szeregowego lub równoległego.
