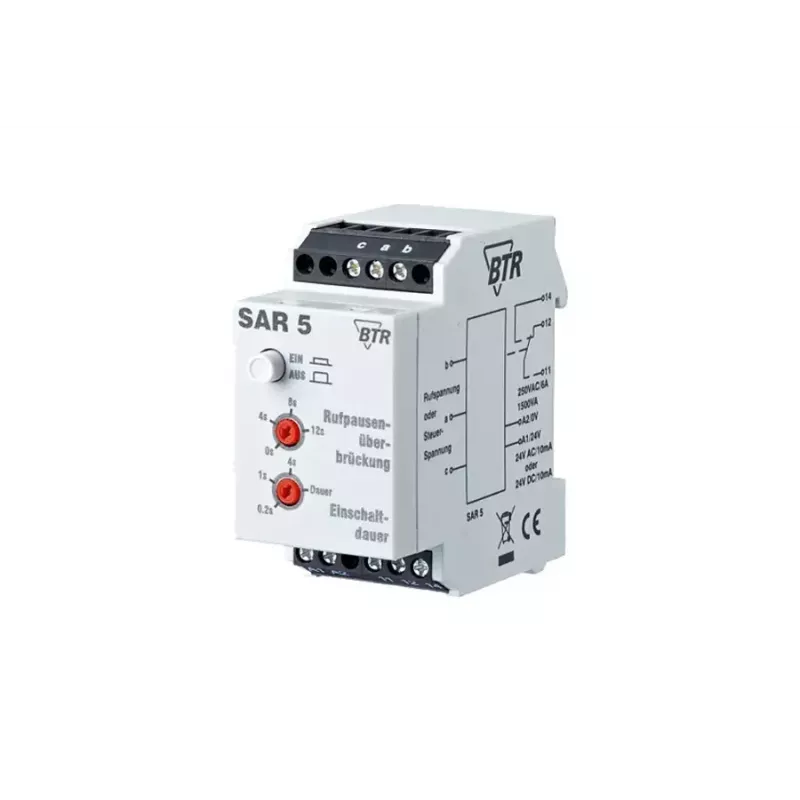

Przekaźnik elektryczny BTR NETCOM 130284-I biały

BTR NETCOM 130284-I w kolorze białym to przekaźnik elektryczny przeznaczony do przełączania zewnętrznych emiterów sygnału przy użyciu linii dostępowej telekomunikacyjnej (rozmowa) lub oddzielnego źródła napięcia sterującego (AC/DC). Reaguje na napięcie rozmowy przychodzącej lub na dedykowane napięcie sterujące i steruje urządzeniem zewnętrznym, takim jak dzwonek, syrena lub lampka. Przekaźnik akceptuje napięcia wejściowe AC w zakresie 32–80 V i pracuje przy częstotliwościach od 23 do 54 Hz. Jego kompaktowa obudowa (35 x 60 x 68 mm) umożliwia instalację w różnorodnych układach elektrycznych.

Zalety

Urządzenie oferuje elastyczne tryby aktywacji, reagując wybiórczo na napięcie rozmowy lub napięcie sterujące. Może zasilać zewnętrzne emitery sygnału przy użyciu własnego źródła zasilania wewnętrznego lub oddzielnego źródła energii. Kompaktowe wymiary i standardowe parametry elektryczne sprawiają, że przekaźnik nadaje się do integracji w aplikacjach telekomunikacyjnych i sterowniczych, gdzie wymagane jest niezawodne przełączanie alarmów lub wskaźników.

Nadaje się do (zadań/zastosowań)

• Aktywacja dzwonków, syren lub lampek wskaźnikowych z linii dostępowej telekomunikacyjnej
• Przełączanie zewnętrznych urządzeń alarmowych przy użyciu oddzielnego napięcia sterującego AC/DC
• Integracja w małych szafach sterowniczych i panelach interfejsów telekomunikacyjnych
• Wymiana lub modernizacja istniejących modułów przekaźników sygnałowych o podobnych wymiarach

Kluczowe specyfikacje

• Marka: BTR
• Model / MPN: 130284-I
• Kolor: Biały
• Napięcie wejściowe: AC 32–80 V
• Częstotliwość robocza: 23–54 Hz
• Wymiary: 35 x 60 x 68 mm
• EAN: 4250184116660

Sposób użycia

Podłącz przekaźnik do linii dostępowej telekomunikacyjnej lub do oddzielnego źródła napięcia sterującego AC/DC zgodnie ze schematem podłączenia dostarczonym przez instalatora lub producenta urządzenia. Skonfiguruj przekaźnik, aby reagował na napięcie rozmowy lub napięcie sterujące, zgodnie z wymaganiami aplikacji. Podłącz zewnętrzny emiter sygnału (dzwonek, syrenę lub lampkę) do wyjścia przekaźnika i zapewnij zasilanie emitera z wewnętrznego źródła przekaźnika lub z oddzielnego źródła zasilania. Sprawdź poprawność działania, aktywując rozmowę testową lub napięcie sterujące i obserwując aktywację urządzenia zewnętrznego.

Zalecenia

Instalację i uruchomienie przekaźnika należy powierzyć wykwalifikowanemu personelowi. Upewnij się, że napięcia i częstotliwości mieszczą się w określonym zakresie wejściowym (AC 32–80 V, 23–54 Hz). Stosuj odpowiednie okablowanie, zabezpieczenia i montaż zgodnie z lokalnymi przepisami elektrycznymi, aby zapewnić niezawodną i długotrwałą pracę.
