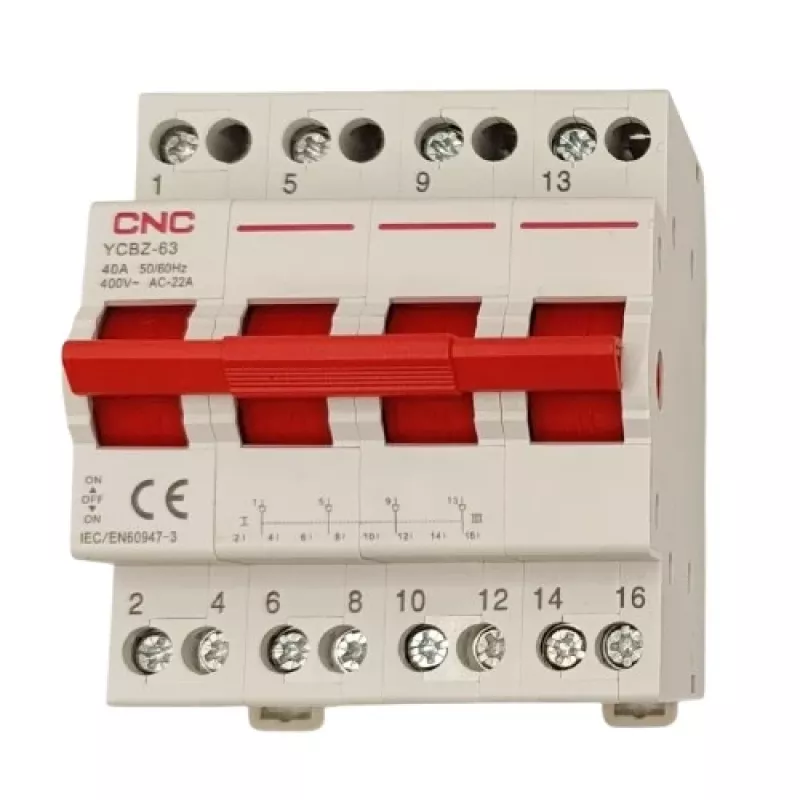

Przełącznik sieciowy CNC YCBZ-40 4P 40A — 4-biegunowy ręczny przełącznik transferowy, 40 A

CNC YCBZ-40 to modułowy 4-biegunowy ręczny przełącznik sieciowy o prądzie znamionowym 40 A, przeznaczony do wybierania i mechanicznego przełączania zasilania między dwoma źródłami. Przełącznik zapewnia trzy pozycje pracy (1 - 0 - 2) ze wspólnym stykiem górnym oraz przednią dźwignią umożliwiającą szybkie i widoczne przełączanie. Nadaje się do obwodów rozdzielczych, przełączania generatora lub wyboru źródła sieciowego i rezerwowego w instalacjach domowych, warsztatowych lub komercyjnych. Urządzenie można montować na szynie DIN i jest zgodne z normami IEC 60947-3.

Zalety

Modułowy przełącznik sieciowy oferuje niezawodne mechaniczne przełączanie w obwodach prądu przemiennego 50/60 Hz do AC 400/415 V i prądzie znamionowym 40 A. Jest kompaktowy (72 x 61 x 77 mm), łatwy w montażu na szynie DIN 35 mm za pomocą szybkiego zatrzasku, i obsługuje przekroje przewodów do 10 mm². Przełącznik spełnia wymagania IEC/EN 60947-3 oraz odpowiednie normy EMC, a także zapewnia określoną trwałość mechaniczną i elektryczną, co ułatwia planowanie konserwacji.

Odpowiednie do (zadań / przypadków użycia)

• Ręczne przełączanie między siecią a generatorem lub UPS
• Wybór alternatywnych źródeł zasilania w tablicach rozdzielczych
• Zastosowanie w domach mieszkalnych, warsztatach i obiektach komercyjnych
• Kompaktowe instalacje wymagające montażu na szynie DIN

Kluczowe parametry techniczne

• Producent: CNC, model YCBZ-40 (MPN: EL240388, EAN: 6942034338282)
• Bieguny: 4 (4P)
• Układ styków: 1 - 0 - 2 (I - 0 - II)
• Prąd znamionowy: 40 A
• Napięcie znamionowe (Ue): AC 400 V; Napięcie maksymalne: AC 415 V
• Częstotliwość: 50/60 Hz
• Trwałość mechaniczna: 8500 cykli; Trwałość elektryczna: 1500 cykli
• Montaż: szyna DIN EN60715 (35 mm)
• Przekrój przewodu: do 10 mm²
• Temperatura pracy: -5°C do +40°C
• Wymiary: 72 x 61 x 77 mm
• Stopień ochrony: IP20
• Normy: IEC 60947-3 / EN 60947-3, kategoria AC-22A

Sposób użycia

Zamontować CNC YCBZ-40 na szynie DIN 35 mm i zabezpieczyć za pomocą szybkiego zatrzasku. Podłączyć przewody przychodzące i wychodzące do odpowiednich zacisków, przestrzegając konfiguracji 4-biegunowej i zalecanego przekroju przewodu (maks. 10 mm²). Za pomocą przedniej dźwigni ustawić położenie styku na 1 (źródło A), 0 (wyłączony) lub 2 (źródło B) w zależności od potrzeb. Przełącznik należy obsługiwać wyłącznie w określonych warunkach (AC 50/60 Hz, do AC 415 V) i upewnić się, że obwód mieści się w zakresie prądu znamionowego 40 A.

Zalecenia

Instalację i okablowanie powinien wykonać wykwalifikowany elektryk. Przed przełączeniem między źródłami zasilania należy sprawdzić, czy oba źródła i obciążenia są kompatybilne oraz mieszczą się w zakresie napięcia i częstotliwości. Regularnie sprawdzać pewność połączeń i oznaki zużycia; wymienić urządzenie, jeśli osiągnięto granicę trwałości elektrycznej lub pojawi się widoczne uszkodzenie.
