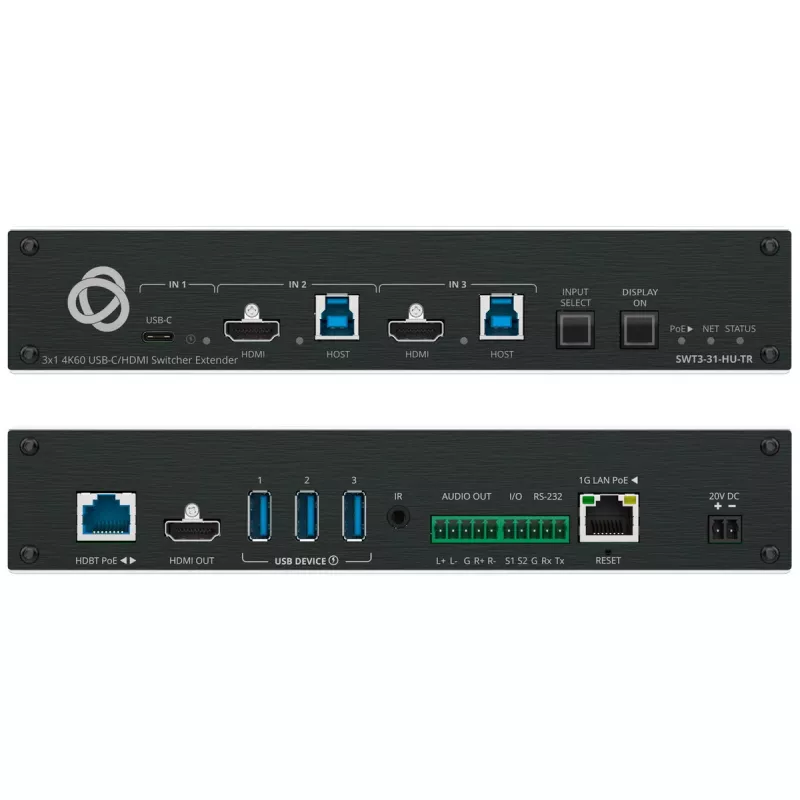

Przełącznik wideo Kramer Electronics SWT3-31-HU-TR HDMI MiniDP VGA USB-C

Kramer Electronics SWT3-31-HU-TR to wysokowydajny automatyczny przełącznik i przedłużacz HDBaseT 3.0 obsługujący jedno wejście USB-C i dwa wejścia HDMI/USB, wyjście HDMI oraz transmisję o rozszerzonym zasięgu za pomocą skrętki. Przedłuża sygnały wideo HDMI 4K60Hz (4:4:4), USB 2.0, Ethernet, RS-232, IR i zasilania i może być skonfigurowany jako nadajnik (wyjście) lub odbiornik (wejście). Urządzenie umożliwia przełączanie lokalnych i zdalnych urządzeń peryferyjnych USB, takich jak kamery pokojowe i mikrofony, do aktywnego hosta USB, ułatwiając spotkania hybrydowe łączące uczestników w sali i online.

Zalety

Przełącznik zapewnia sterowane przełączanie sprzężonych sygnałów AV i USB do współpracy podczas spotkań hybrydowych, umożliwiając wielu uczestnikom udostępnianie treści zarówno obecnym w sali, jak i online. Akceptuje źródła USB-C z DP Alt Mode z USB 2.0, Ethernetem i do 60 W PD (jeśli obsługiwane) za pomocą jednego kabla, co zapewnia wygodę BYOD. Jako standardowy przedłużacz HDBaseT obsługuje transmisję na duże odległości po miedzianej skrętce i jest interoperacyjny z innymi produktami zgodnymi z HDBaseT. Urządzenie jest zgodne z HDCP 2.3 i HDMI 2.0 oraz obsługuje zaawansowane formaty audio, mirroring HDMI, inteligentną obsługę EDID (I-EDIDPro), de-embedding audio na zbalansowane wyjście analogowe, automatyczne przełączanie wejść oraz wiele opcji sterowania, w tym IP, RS-232, IR i przyciski lokalne. Oferuje również dwukierunkowe przedłużanie Ethernetu, RS-232 i IR, uwierzytelnianie 802.1x klasy IT, zarządzanie oprogramowaniem układowym przez interfejs WWW oraz elastyczne opcje zasilania PoE w kompaktowej obudowie półrackowej 1U.

Odpowiednie do (zadań / przypadków użycia)

• Korporacyjne i edukacyjne sale konferencyjne i lekcyjne do spotkań hybrydowych
• Pomieszczenia wymagające jednoczesnego przełączania urządzeń AV i peryferyjnych USB (kamera, mikrofon, soundbar)
• Konfiguracje prezentacyjne BYOD z wykorzystaniem laptopów USB-C i urządzeń mobilnych
• Przedłużanie sygnału AV na duże odległości w infrastrukturze miedzianej skrętki
• Instalacje wymagające scentralizowanego sterowania IP lub RS-232 i bezpiecznego rozszerzenia sieci LAN

Kluczowe specyfikacje

• Wejścia: 1 × USB-C (DP Alt Mode), 2 × HDMI/USB
• Wyjście: HDMI + HDBaseT 3.0 (tryb nadawania lub odbioru)
• Wideo: do 4K60Hz (4:4:4), zestaw funkcji HDMI 2.0, HDCP 2.3
• USB: aktywny host USB 3.2 po stronie przełącznika; rozszerzenie USB 2.0 między nadajnikiem a odbiornikiem
• Audio: do 32 kanałów cyfrowych; zbalansowane analogowe wyjście audio (de-embedded)
• Sterowanie i rozszerzenie: Ethernet (do 1 Gb/s), dwukierunkowy RS-232, dwukierunkowy IR, I/O
• Zasilanie: opcje PoE (przez LAN lub HDBaseT), do 60 W PD do urządzenia USB-C, jeśli obsługiwane
• Bezpieczeństwo i zarządzanie: uwierzytelnianie 802.1x; zdalna aktualizacja oprogramowania układowego i zarządzanie przez WWW
• Mechanika: 1U półrackowa, bezwentylatorowa, czarna obudowa aluminiowa; waga ~0,9 kg

Jak używać

Zainstaluj urządzenie jako nadajnik lub odbiornik HDBaseT w zależności od topologii i podłącz źródła do wejść USB-C i HDMI. Podłącz kabel skrętki HDBaseT do odpowiedniego portu HDBaseT, a do wyjścia HDMI podłącz wyświetlacz HDMI, jeśli wymagane jest lokalne dublowanie. Skonfiguruj lokalizację aktywnego hosta USB (po stronie nadajnika lub odbiornika) i podłącz lokalne lub zdalne urządzenia peryferyjne USB, takie jak kamery i mikrofony. Użyj interfejsu WWW, sterowania IP, RS-232, IR lub przycisków na panelu lokalnym, aby wybierać wejścia, ustawiać preferencje EDID i definiować zachowanie automatycznego przełączania. W przypadku BYOD podłącz urządzenie USB-C z DP Alt Mode za pomocą jednego kabla, aby przesyłać wideo, dane USB, Ethernet i opcjonalne zasilanie PD.

Zalecenia

Aby uzyskać najlepszą wydajność na duże odległości, używaj zalecanych przez firmę Kramer kabli skrętkowych i przestrzegaj wytycznych instalacyjnych HDBaseT. Skonfiguruj preferencje EDID i automatycznego przełączania podczas konfiguracji, aby dopasować je do wymagań wyświetlacza i przepływu pracy spotkań, a także zastosuj ustawienia sieciowe 802.1x tam, gdzie wymagany jest bezpieczny dostęp do sieci LAN.
