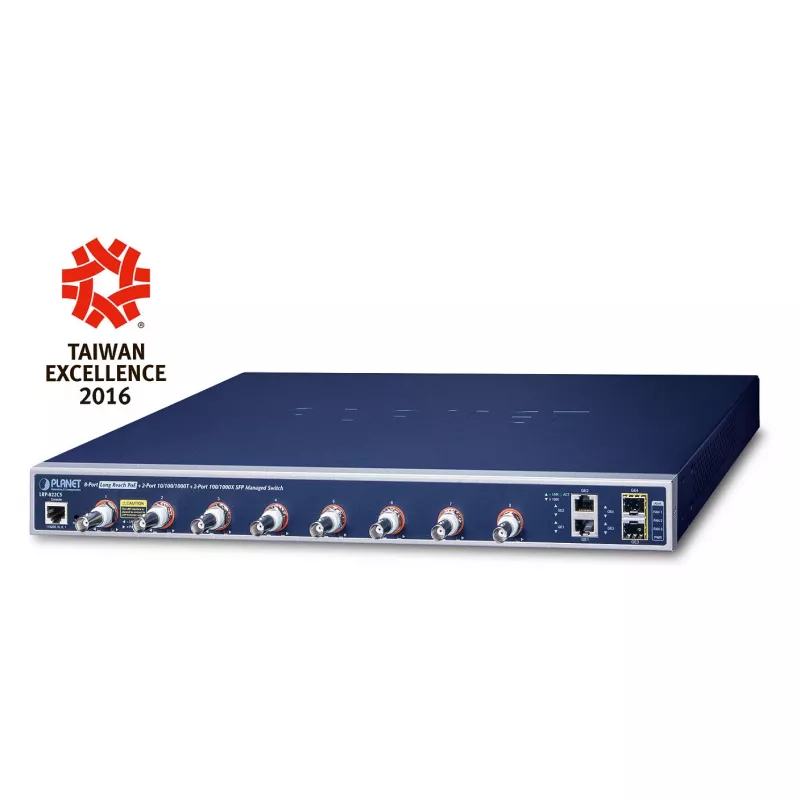

Przełącznik zarządzalny PLANET LRP-822CS

PLANET LRP-822CS to zarządzalny gigabitowy przełącznik Long Reach PoE zaprojektowany do rozszerzania Ethernetu i PoE przez istniejącą infrastrukturę kablową koncentryczną do zdalnych urządzeń IP. Zapewnia 8 portów wtryskiwacza BNC Long Reach PoE, 2 gigabitowe porty RJ-45 i 2 gniazda SFP, obsługuje podwójny stos IPv4/IPv6 oraz silnik przełączania warstwy 2/4 Gigabit Ethernet. Każdy port BNC może dostarczać do 36 W, przy całkowitym budżecie PoE wynoszącym 240 W, umożliwiając scentralizowane dostarczanie zasilania i wdrażanie kamer PoE, punktów dostępowych i urządzeń kontroli dostępu na duże odległości.

Zalety

LRP-822CS przekształca istniejące okablowanie koncentryczne w system dystrybucji PoE na duże odległości, obsługując transmisję danych i zasilania do 1000 m przez kabel koncentryczny plus 100 m przez Ethernet do zasilanego urządzenia. Scentralizowane zarządzanie mocą 240 W zmniejsza potrzebę lokalnych gniazd zasilania w odległych lokalizacjach. Wbudowane funkcje zarządzania PoE — PD Alive Check, planowane odzyskiwanie zasilania, harmonogram PoE i monitorowanie zużycia PoE — poprawiają dostępność urządzeń i czynią administrację bardziej wydajną. Dodatkowe korzyści obejmują obsługę podwójnego stosu IPv6/IPv4, niezawodne funkcje warstwy 2, QoS, zaawansowane funkcje bezpieczeństwa i inteligentną konstrukcję wentylatora zapewniającą cichą, niezawodną pracę.

Zastosowanie

• Aktualizacja analogowych sieci CCTV do monitoringu HD IP z wykorzystaniem istniejącego okablowania koncentrycznego
• Wdrażanie centralnie zarządzanych kamer IP PoE w dużych lub odległych lokalizacjach
• Zasilanie przez PoE zdalnych bezprzewodowych punktów dostępowych i systemów kontroli dostępu
• Sieci małych i średnich przedsiębiorstw wymagające zarządzanego przełączania warstwy 2 z PoE

Kluczowe specyfikacje

• Model: PLANET LRP-822CS (MPN: LRP-822CS, EAN: 4711605281171)
• Porty: 8 portów wtryskiwacza BNC Long Reach PoE, 2 gigabitowe porty RJ-45 (10/100/1000), 2 gniazda SFP
• PoE: 36 W na port BNC, całkowity budżet PoE 240 W; obsługuje urządzenia PD 802.3af/at przez przedłużacze LRP
• Duży zasięg: do 1000 m przez kabel koncentryczny + 100 m przez Ethernet do PD
• Przepustowość przełączania: 9,6 Gbit/s; tablica MAC: 8000 wpisów
• Zarządzanie: Web, CLI (konsola/Telnet), SNMP, SSH/SSL, SNMP v3
• Funkcje warstwy 2: VLAN (802.1Q/Q-in-Q), LACP, MSTP, IGMP/MLD snooping, LLDP
• Bezpieczeństwo: ACL (L2–L4), 802.1X, Port Security, DHCP Snooping, IP Source Guard, DAI
• Format: 1U do montażu w szafie rack, obudowa metalowa; waga ~3,878 kg; kolor: niebieski

Sposób użycia

Zainstaluj LRP-822CS w standardowej szafie rack 19 cali i podłącz łącze uplink do rejestratora NVR, serwera lub przełącznika szkieletowego za pomocą portów RJ-45 lub SFP. Użyj 8 portów BNC do podłączenia przedłużaczy Long Reach PoE PLANET (na przykład LRP-101CE) przez istniejące kable koncentryczne; każdy przedłużacz łączy się następnie z kamerą IP, bezprzewodowym punktem dostępowym lub urządzeniem kontroli dostępu przez Ethernet. Skonfiguruj adresację IP (IPv4/IPv6), sieci VLAN, harmonogramy PoE i PD Alive Check za pomocą interfejsu zarządzania WWW lub przez SNMP/CLI. Monitoruj zużycie PoE za pomocą wbudowanego wykresu zużycia energii i ustaw harmonogramy PoE lub planowane odzyskiwanie zasilania w razie potrzeby.

Zalecenia

Aby zapewnić niezawodną pracę na duże odległości, używaj zalecanych przedłużaczy Long Reach PoE PLANET i wysokiej jakości kabli koncentrycznych; utrzymuj całkowite zużycie PoE w ramach budżetu 240 W i włącz ochronę przed przegrzaniem PoE oraz harmonogramy PoE, aby utrzymać stabilną pracę w środowiskach o dużym obciążeniu lub wysokiej temperaturze.
