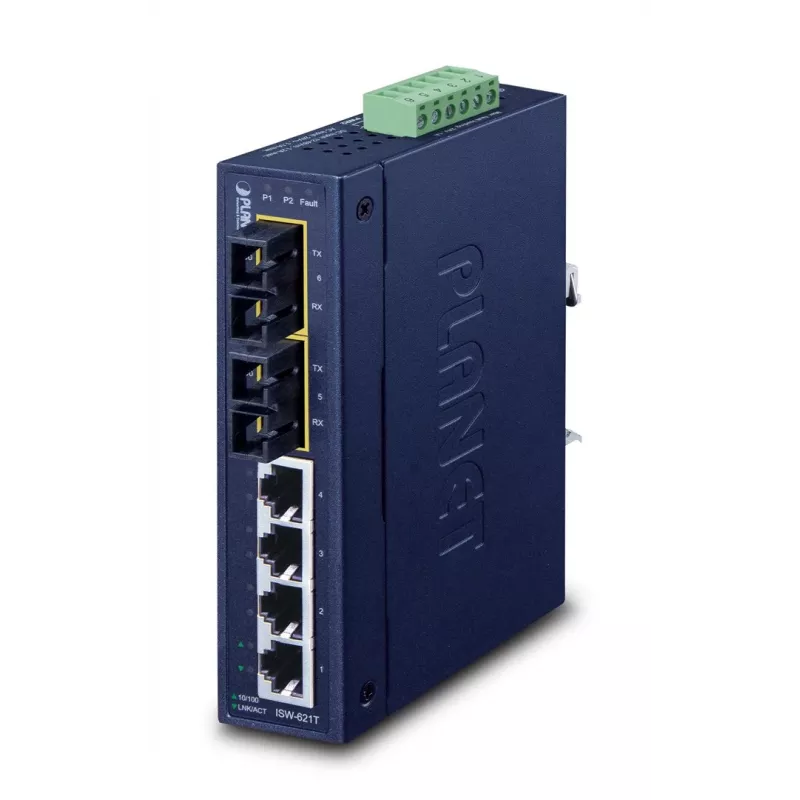

Przełącznik niezarządzalny PLANET ISW-621TS15

PLANET ISW-621TS15 to niezarządzalny przemysłowy przełącznik Fast Ethernet z czterema portami 10/100Base-TX i dwoma portami światłowodowymi 100Base-FX. Model ten obsługuje szeroki zakres temperatur roboczych od -40 do 75 °C i jest zbudowany tak, aby wytrzymać zakłócenia elektromagnetyczne oraz przepięcia elektryczne powszechne w transporcie, produkcji i szafach drogowych. ISW-621TS15 wykorzystuje światłowód jednomodowy SC dla wydłużonych łączy do 15 km, co czyni go odpowiednim do rozszerzeń sieci na duże odległości, pozostając jednocześnie zgodnym ze standardami IEEE 802.3.

Zalety

ISW-621TS15 zapewnia pracę w rozszerzonym zakresie temperatur i niezawodną ochronę przed zakłóceniami elektromagnetycznymi i przepięciami, co pozwala na niezawodne wdrożenie w trudnych warunkach. Dzięki dwóm portom światłowodowym 100Base-FX (jednomodowy, SC) obsługuje transmisję na duże odległości do 15 km. Kompaktowa metalowa obudowa umożliwia montaż na szynie DIN lub panelu i jest wyposażona w szeroki zakres wejść zasilania DC z podwójnie redundantnymi, odwracalną polaryzacją zaciskami dla większej dostępności.

Zastosowanie

• Sieci transportowe (sygnalizacja, systemy pojazdowe)
• Sieci zakładów przemysłowych/produkcyjnych
• Systemy bezpieczeństwa i nadzoru wymagające długich łączy światłowodowych
• Szafy sterowania ruchem drogowym i obudowy zewnętrzne

Najważniejsze specyfikacje

• Typ przełącznika: Niezarządzalny L2 Fast Ethernet
• Porty RJ-45: 4 × 10/100Base-TX (auto-negocjacja)
• Porty światłowodowe: 2 × 100Base-FX jednomodowy SC (do 15 km)
• Tablica MAC: 2048 wpisów
• Przepustowość przełącznicy: 1.2 Gbit/s
• Standardy sieciowe: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Temperatura pracy: -40 do 75 °C
• Zasilanie: 12–48 V DC, podwójnie redundantne, odwracalna polaryzacja
• Montaż: szyna DIN lub panel
• Kolor: niebieski
• Waga: 0.442 kg

Sposób użycia

Zamontuj przełącznik na szynie DIN lub panelu wewnątrz odpowiedniej obudowy, podłącz wejścia zasilania DC z prawidłową polaryzacją lub do obu redundantnych zasilaczy dla większej dostępności, a urządzenia miedziane połącz z portami RJ-45. Użyj kabli światłowodowych jednomodowych SC do podłączenia zdalnych urządzeń światłowodowych do portów 100Base-FX, przestrzegając standardowych procedur obsługi i zakończeń światłowodów. Urządzenie jest niezarządzalne i nie wymaga konfiguracji; będzie przekazywać ruch na podstawie uczenia się adresów MAC.

Zalecenia

Zainstaluj ISW-621TS15 w dobrze wentylowanych szafach, sprawdź złącza światłowodowe i polaryzację zasilania przed włączeniem oraz używaj redundantnych zasilaczy DC tam, gdzie ciągłość pracy jest krytyczna. W przypadku długodystansowych łączy światłowodowych wybierz odpowiedni światłowód jednomodowy i przestrzegaj end-to-end balansu optycznego.
