Przenośny oscyloskop Fnirsi DSO-TC4 3-w-1, pasmo 100 MHz, ręczny multimetr i generator przebiegów

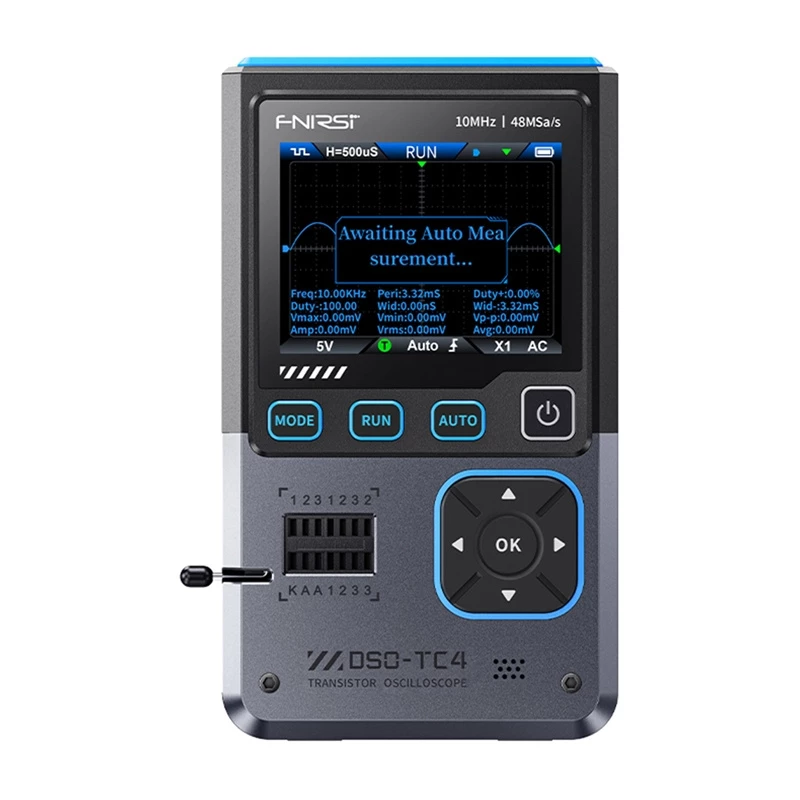

FNIRSI DSO-TC4 to przenośny instrument 3-w-1, który łączy cyfrowy oscyloskop, tester podzespołów elektronicznych i generator sygnałowy. Urządzenie przeznaczone jest do analizy przebiegów, identyfikacji komponentów i symulacji sygnałów w zadaniach serwisowych i diagnostycznych. Inteligentna ochrona Anti-Burn pomaga zapobiegać uszkodzeniu obwodu wejściowego w przypadku nieprawidłowego podłączenia sond, a 2,8-calowy kolorowy ekran TFT wyświetla pomiary i wykresy, umożliwiając wygodną kontrolę.

Zalety

Urządzenie oferuje pasmo analogowe do 10 MHz oraz rzeczywistą częstotliwość próbkowania 48 MSa/s, co umożliwia szczegółowe rejestrowanie przebiegów. Wbudowany tester komponentów automatycznie rozpoznaje diody, tranzystory (w tym MOSFET), rezystory, kondensatory i inne podzespoły pasywne i aktywne. Wbudowany generator sygnałowy udostępnia 13 typów przebiegów o częstotliwościach od 0 do 50 kHz i regulacją amplitudy. Ładowanie i transfer danych przez USB-C, bateria litowo-jonowa 1500 mAh oraz wielojęzyczny interfejs (8 języków) wspierają wygodną pracę przenośną.

Zastosowanie

• Diagnostyka obwodów elektronicznych w serwisie terenowym
• Testowanie komponentów i szybka identyfikacja półprzewodników oraz elementów pasywnych
• Generowanie sygnałów testowych do weryfikacji obwodów i rozwiązywania problemów
• Zastosowania edukacyjne i podstawowe pomiary laboratoryjne

Kluczowe specyfikacje

• Wyświetlacz: 2,8-calowy kolorowy ekran TFT z regulacją jasności
• Pasmo analogowe: 10 MHz
• Rzeczywista częstotliwość próbkowania: 48 MSa/s
• Impedancja wejściowa: 1 MΩ
• Tryby sprzężenia: AC / DC
• Czułość pionowa (zakres X1): 10 mV/dz – 10 V/dz
• Zakres podstawy czasu: 50 ns – 20 s
• Tryby wyzwalania: Auto / Normalny / Pojedynczy; typy wyzwalania: zbocze narastające, zbocze opadające
• Pomiary automatyczne: Max, Min, Średnia, RMS, Vpp, Częstotliwość, Okres, Współczynnik wypełnienia
• Generator sygnałowy: 13 typów przebiegów, częstotliwość 0–50 kHz, amplituda 0,1–3,0 V, współczynnik wypełnienia 0–100%
• Zakresy testera komponentów: rezystory 0,01 Ω – 50 MΩ; kondensatory 25 pF – 100 mF; cewki 10 µH – 1000 µH; diody Zenera 0,01–32 V; spadek napięcia przewodzenia diody <5 V
• Zakres napięcia testowego: Sonda X1 do 80 Vpp (±40 V); Sonda X10 do 800 Vpp (±400 V)
• Bateria: litowo-jonowa 3,7 V, 1500 mAh; zasilanie przez USB Type-C (5 V/1 A)
• Wymiary: ok. 90 × 142 × 27,5 mm; Waga: 186 g

Jak używać

Podłącz odpowiednią sondę do wejścia i wybierz wymagane sprzężenie (AC lub DC) oraz czułość pionową. Użyj regulacji podstawy czasu i wyzwalania, aby ustabilizować przebieg na 2,8-calowym ekranie; funkcje pomiarów automatycznych dostarczają typowych parametrów, takich jak Vpp, częstotliwość i RMS. Aby przetestować komponent, włóż go do gniazda testowego lub użyj zacisków testowych i postępuj zgodnie z instrukcjami na ekranie, aby uzyskać automatyczną identyfikację i odczyt parametrów. Aby wygenerować sygnały testowe, wybierz typ przebiegu, ustaw częstotliwość, amplitudę i współczynnik wypełnienia, a następnie podłącz wyjście generatora do testowanego obwodu. Ładuj urządzenie przez port USB-C i pamiętaj, że automatyczny tryb uśpienia pomaga wydłużyć żywotność baterii między kolejnymi użyciami.

Zalecenia

Stosuj ochronę Anti-Burn zgodnie z przeznaczeniem i weryfikuj wybór sondy (X1/X10) przed pomiarem sygnałów o wysokim napięciu. Podczas testowania komponentów przestrzegaj biegunowości diod i tranzystorów oraz upewnij się, że urządzenie jest naładowane, aby uniknąć przerwania pomiarów.
