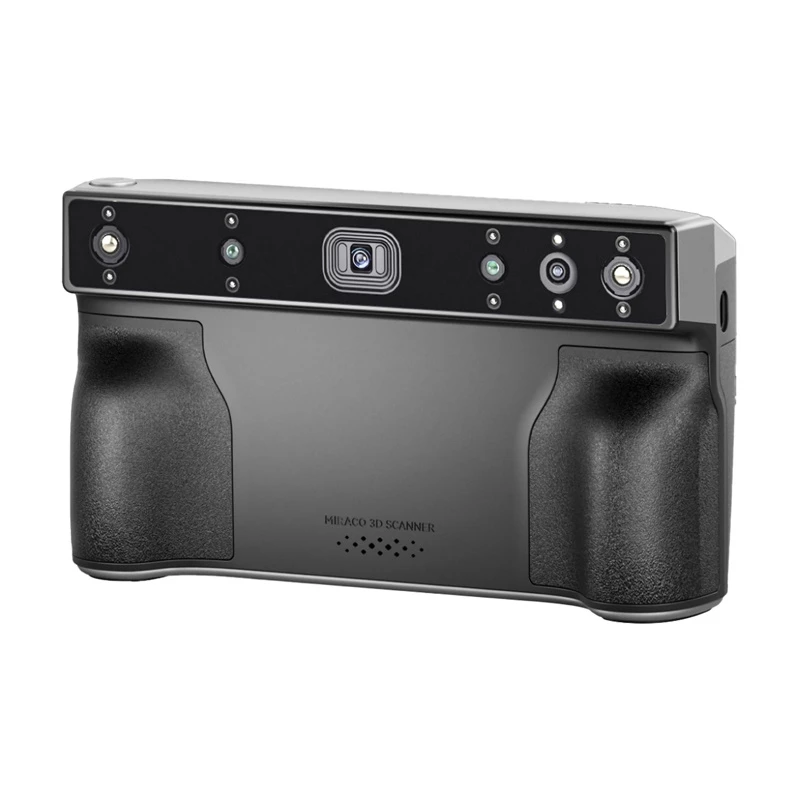

Przenośny skaner 3D Revopoint Miraco Plus o wysokiej dokładności Miraco Plus

Skaner 3D Revopoint Miraco Plus

Nagrodzony prestiżową nagrodą czerwony Dot Award 2024 skaner 3D Revopoint Miraco Plus to wszechstronne rozwiązanie łączące ultraprecyzyjność metrologii fotogrametrycznej z elastycznością skanowania zarówno mniejszych części, takich jak śruby, jak i dużych obiektów przemysłowych. Dzięki podwójnemu powiększeniu optycznemu i prędkości do 20 klatek na sekundę uzyskujesz wyraźną i szybką rejestrację nawet najbardziej złożonych kształtów, a 48-megapikselowa kamera RGB zapewnia żywe, naturalne odwzorowanie kolorów w jakości 8K. Wbudowany 9-osiowy układ IMU stabilizuje każdy ruch, eliminując rozmycia, a odchylany o 180° ekran AMOLED 2K pozwala intuicyjnie śledzić postępy w czasie rzeczywistym. Dzięki czteroetapowemu procesowi pracy (przygotowanie znaczników, fotografia, obliczanie chmury punktów i akwizycja oraz przetwarzanie i eksport) Miraco Plus usprawnia prototypowanie i zaawansowane projektowanie, oferując pomiary najwyższej jakości bez konieczności korzystania z dodatkowych usług.

Innowacyjna metrologia fotogrametryczna

Sercem Miraco Plus jest ultrawydajny system metrologii fotogrametrycznej, który redukuje kumulację błędów w czasie rzeczywistym podczas łączenia kolejnych fragmentów chmury punktów. To dzięki niemu każdy kształt, nawet najbardziej złożony, od imponujących rzeźb po drobne elementy mechaniczne, jest odwzorowywany z niezrównaną spójnością. Przy dokładności pojedynczej ramki sięgającej 0,04 mm nie umknie Ci żaden szczegół. Fotogrametryczna dokładność długościowa wynosząca 0,02 mm + 0,05 mm × L (m) gwarantuje, że Twój model jest zgodny z rzeczywistymi wymiarami.

Od mikroskopijnych śrub po duże obiekty przemysłowe

Miraco Plus z łatwością radzi sobie zarówno z delikatną biżuterią, jak i dużymi komponentami samochodowymi czy motocyklowymi. Dwukrotne powiększenie optyczne pozwala skupić się na najdrobniejszych detalach, a prędkość akwizycji do 20 klatek na sekundę sprawia, że nawet długie obiekty skanujesz szybko i płynnie. Dwa tryby pracy (pojedynczy strzał i ciągły) dostosujesz do swoich potrzeb, niezależnie od złożoności skanowanej powierzchni.

Niezrównana jakość kolorów i stabilność

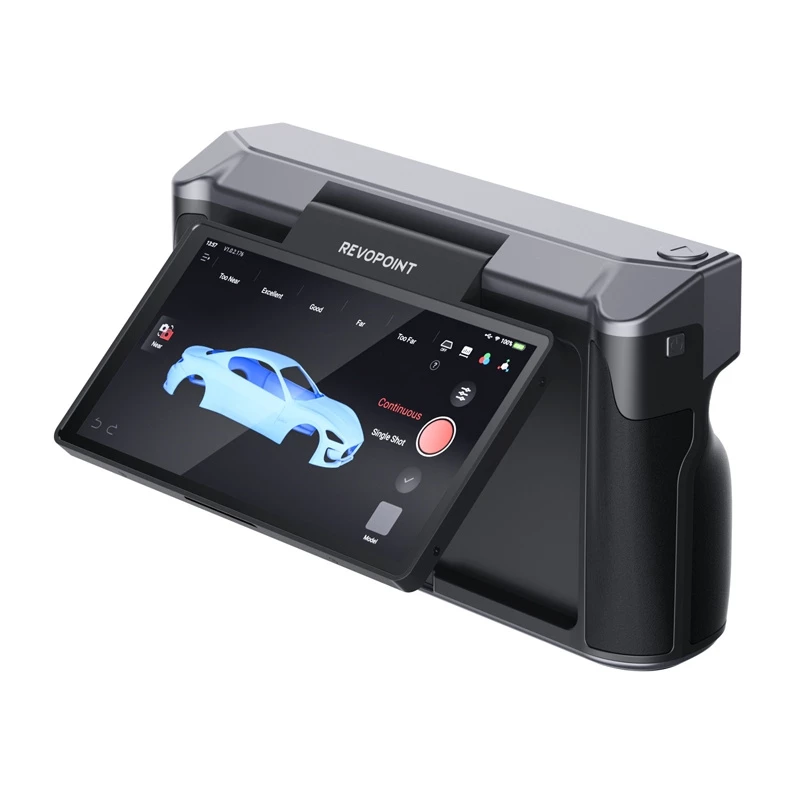

Wbudowana 48-megapikselowa kamera RGB rejestruje pełne spektrum kolorów w jakości 8K, dzięki czemu gotowe modele 3D nie wymagają dodatkowej korekcji barw. Stabilizacja oparta na 9-osiowym module IMU (Inertial Measurement Unit – moduł mierzący przyspieszenie i prędkość kątową obiektu w przestrzeni za pomocą akcelerometrów i żyroskopów) eliminuje rozmycia i drgania nawet podczas pracy w terenie lub bez statywu. Duży, odchylany o 180° wyświetlacz AMOLED 2K (Active-Matrix Organic Light-Emitting Diode – zaawansowana technologia wyświetlaczy wykorzystująca organiczne diody elektroluminescencyjne) umożliwia monitorowanie postępów skanowania w czasie rzeczywistym i w dowolnej pozycji.

Intuicyjny czteroetapowy proces pracy

Cały proces digitalizacji sprowadza się do czterech prostych kroków, realizowanych bez przenoszenia danych z urządzenia aż do końcowego eksportu – pierwszym etapem jest przygotowanie (rozmieść dołączone taśmy miernicze, kodowane cele i znaczniki na obiekcie lub wokół niego – są one punktami odniesienia dla analizy fotogrametrycznej), fotografia (wykonuj zdjęcia pod różnymi kątami i z różnych wysokości, aż każda część obiektu znajdzie się w kadrze), obliczanie i przechwytywanie chmur punktów (Miraco Plus automatycznie rozpoznaje położenie znaczników, scala zdjęcia i tworzy spójną chmurę punktów) oraz przetwarzanie i eksport (zaawansowane oprogramowanie umożliwia korekcję, filtrowanie i edycję modelu, a następnie eksport gotowego pliku do komputera lub chmury jednym kliknięciem).

W zestawie

• Skaner 3D Miraco Plus
• taśmy miernicze
• zestaw znaczników magnetycznych
• zestaw znaczników samoprzylepnych
• statyw
• stół obrotowy
• popiersie (do skanowania)
• pokrowiec na stół obrotowy
• znaczniki
• zasilacz 65W z podwójnym portem USB typu C
• płytka kalibracyjna do skanowania z odległości x4
• futerał na płytkę kalibracyjną
• płytka kalibracyjna do skanowania z bliska
• „magiczna mata” x2
• adapter USB typu C na HDMI
• adapter USB typu C na typu A
• pasek na nadgarstek
• torba do przechowywania
• instrukcja obsługi

Jak używać

Rozmieść dołączone znaczniki i kodowane cele wokół obiektu lub na nim zgodnie z zalecanym układem, a następnie wybierz tryb pojedynczego strzału lub ciągły w zależności od rozmiaru obiektu i złożoności powierzchni. Wykonuj zdjęcia z wielu kątów i wysokości, aż wszystkie powierzchnie zostaną pokryte; Miraco Plus automatycznie rozpoznaje pozycje znaczników i scala zdjęcia, aby wygenerować spójną chmurę punktów. Po akwizycji użyj wbudowanych narzędzi do przetwarzania, aby filtrować, korygować i udoskonalać model, a następnie wyeksportuj końcowy plik do komputera lub magazynu w chmurze.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj dołączonych płytek kalibracyjnych oraz znaczników magnetycznych lub samoprzylepnych, aby zapewnić stabilne punkty odniesienia. W przypadku bardzo małych obiektów używaj płytki kalibracyjnej do bliskich odległości i 2-krotnego powiększenia optycznego; w przypadku dużych obiektów pracuj na końcu zakresu roboczego i włącz tryb akwizycji ciągłej. Podczas skanowania na zewnątrz lub w niestabilnych warunkach polegaj na 9-osiowej stabilizacji IMU i rozważ użycie statywu dla maksymalnej spójności.
