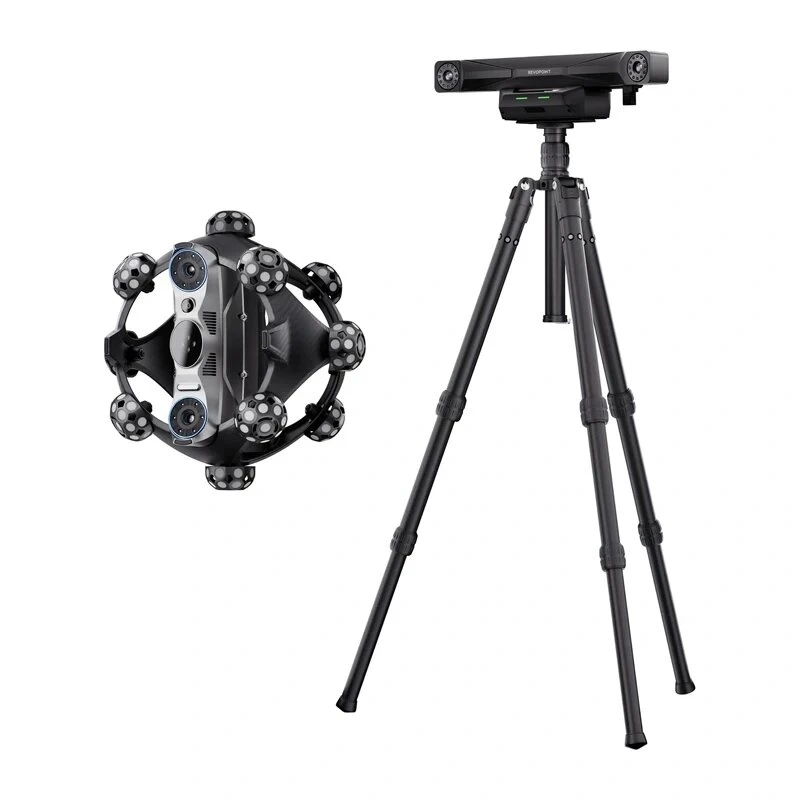

Revopoint Trackit SR CMM Edition 3D Optical Scanner - Przenośny system śledzenia na podczerwień do metrologii przemysłowej, dokładność 0,02 mm

W wymagającym świecie metrologii przemysłowej osiągnięcie precyzyjnych pomiarów 3D często wymaga kosztownych, stacjonarnych współrzędnościowych maszyn pomiarowych (CMM), które są skomplikowane w obsłudze i niemożliwe do przeniesienia. Skaner optyczny 3D Revopoint Trackit SR CMM Edition przełamuje ten schemat, oferując profesjonalną jakość śledzenia i skanowania w kompaktowym, przenośnym rozwiązaniu. Przekształca kompatybilny skaner Revopoint w dynamiczny, bezprzewodowy system pomiarowy, umożliwiając rejestrowanie precyzyjnych danych 3D bezpośrednio na hali produkcyjnej, w terenie lub w dowolnym miejscu, gdzie pracujesz.

Dla kogo jest przeznaczony

Ten optyczny tracker został zaprojektowany dla inżynierów kontroli jakości, specjalistów od inżynierii odwrotnej oraz profesjonalistów z dziedziny metrologii, którzy potrzebują niezawodnych, bardzo dokładnych pomiarów bez ograniczeń stacjonarnego CMM. Niezależnie od tego, czy kontrolujesz obrobione części, weryfikujesz zespoły, czy digitalizujesz komponenty do porównania z CAD, Trackit SR CMM Edition jest Twoim wszechstronnym partnerem. Jest również idealny dla naukowców i edukatorów w zaawansowanych środowiskach produkcyjnych, którzy potrzebują elastycznej, precyzyjnej konfiguracji skanowania.

Główne cechy

• Profesjonalna dokładność: osiągnij dokładność pojedynczej klatki do 0,02 mm i dokładność objętościową do 0,05 mm/m, zapewniając, że Twoje pomiary spełniają rygorystyczne normy przemysłowe.
• Optyczne śledzenie na podczerwień: tracker wykorzystuje technologię optyczną na podczerwień do śledzenia pozycji skanera w czasie rzeczywistym, zapewniając stabilne i niezawodne śledzenie w objętości roboczej od 0,3 m x 0,3 m x 0,3 m do 1,5 m x 1,5 m x 1,5 m.

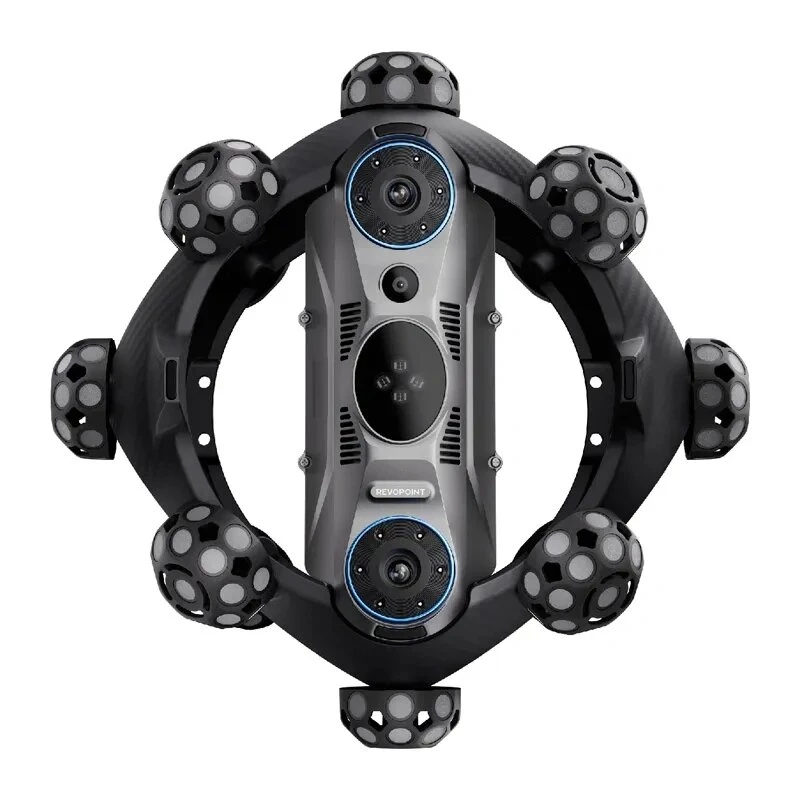

• Szeroka kompatybilność: współpracuje bezproblemowo ze skanerami Revopoint MINI, RANGE, POP 3 i INSPIRE, przekształcając je w precyzyjne systemy CMM.
• Elastyczna łączność: złącze USB Type-C zapewnia szybki transfer danych i łatwą konfigurację z urządzeniami Windows, Android, iOS i macOS.

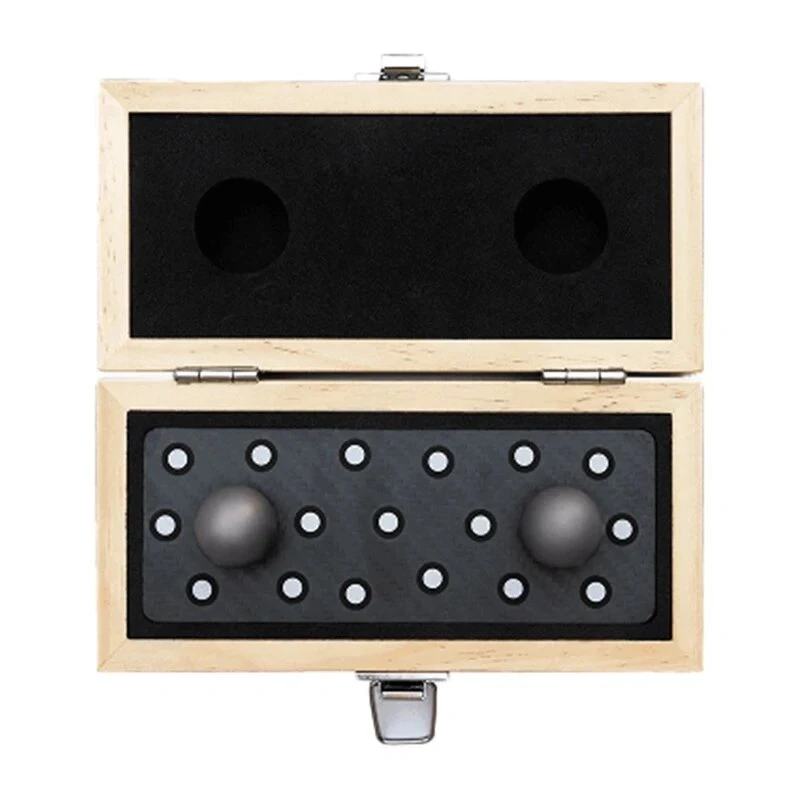

• Automatyczna kalibracja: kalibracja oparta na markerach upraszcza proces konfiguracji, skracając przestoje i zapewniając stałą dokładność.

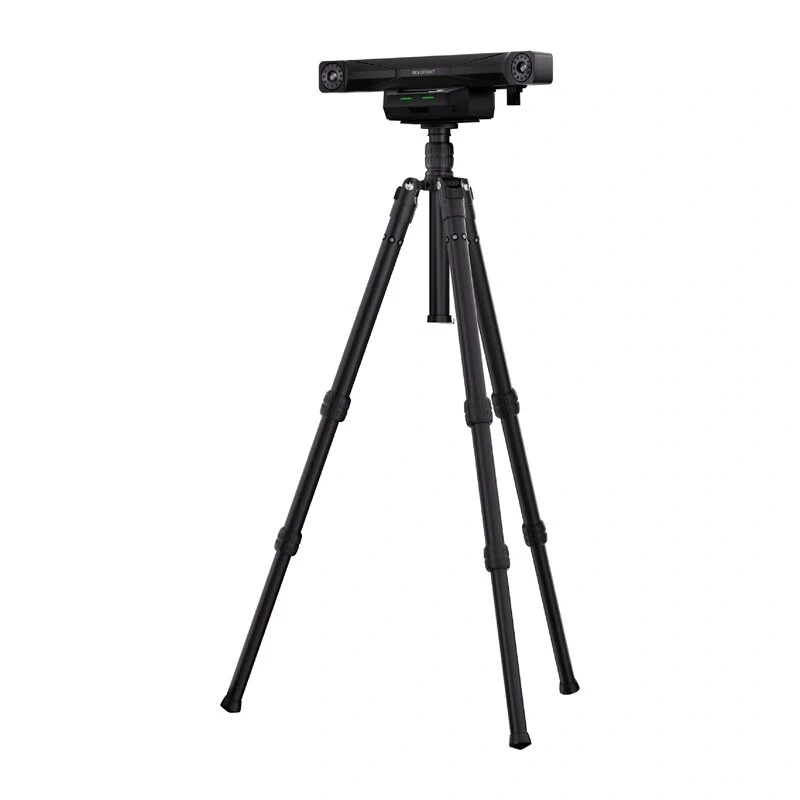

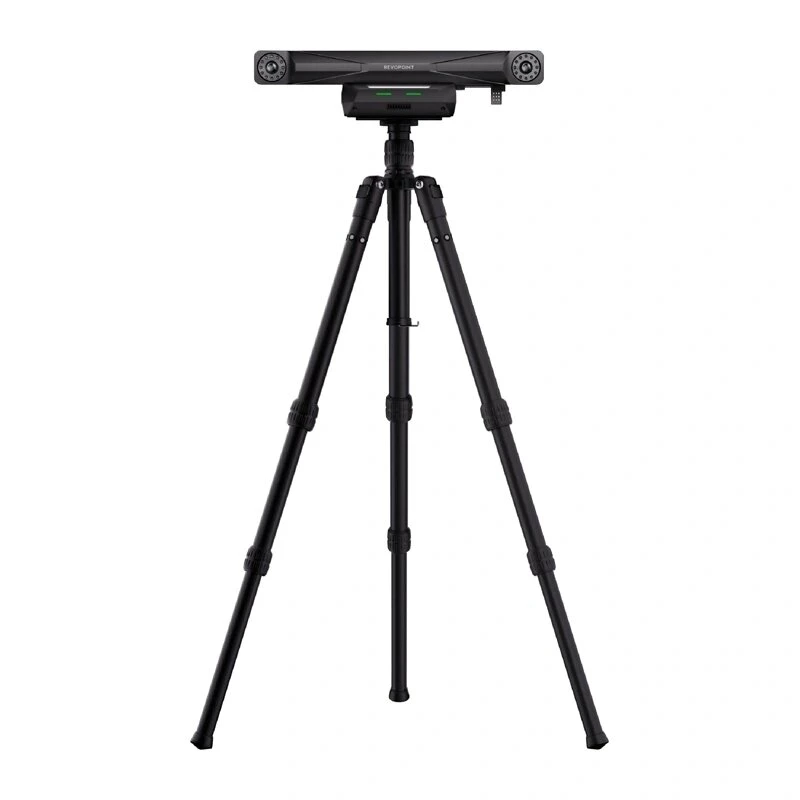

• Przenośna konstrukcja: standardowy gwint statywu 1/4"-20 umożliwia montaż na standardowych statywach lub uchwytach, co ułatwia pozycjonowanie trackera dla optymalnego pokrycia.

Specyfikacje

• Zasada śledzenia: optyczne śledzenie na podczerwień
• Dokładność pojedynczej klatki: do 0,02 mm
• Dokładność objętościowa: do 0,05 mm/m
• Częstotliwość śledzenia: 10 FPS
• Objętość robocza: od 0,3 m x 0,3 m x 0,3 m do 1,5 m x 1,5 m x 1,5 m
• Kompatybilne skanery: Revopoint MINI, RANGE, POP 3, INSPIRE
• Łączność: USB Type-C
• Zasilanie: 12 V DC, 3 A
• Obsługiwane systemy operacyjne: Windows 10/11 (64-bit), Android, iOS, macOS
• Kompatybilność oprogramowania: Revoscan
• Zastosowanie: metrologia przemysłowa, kontrola jakości, inżynieria odwrotna
• Metoda kalibracji: automatyczna kalibracja oparta na markerach
• Źródło światła: dioda LED na podczerwień
• Montaż: standardowy gwint statywu 1/4"-20
• Temperatura pracy: 0°C do 40°C

Wskazówki

Aby uzyskać najlepsze wyniki, upewnij się, że tracker i skaner znajdują się w zalecanej objętości roboczej, a środowisko jest wolne od nadmiernych zakłóceń podczerwieni. Przed każdą sesją pomiarową wykonaj automatyczną kalibrację opartą na markerach, aby zachować dokładność. Tracker można zamontować na standardowym statywie w celu stabilnego pozycjonowania, a złącze USB Type-C umożliwia szybką integrację z istniejącą konfiguracją skanera Revopoint.
